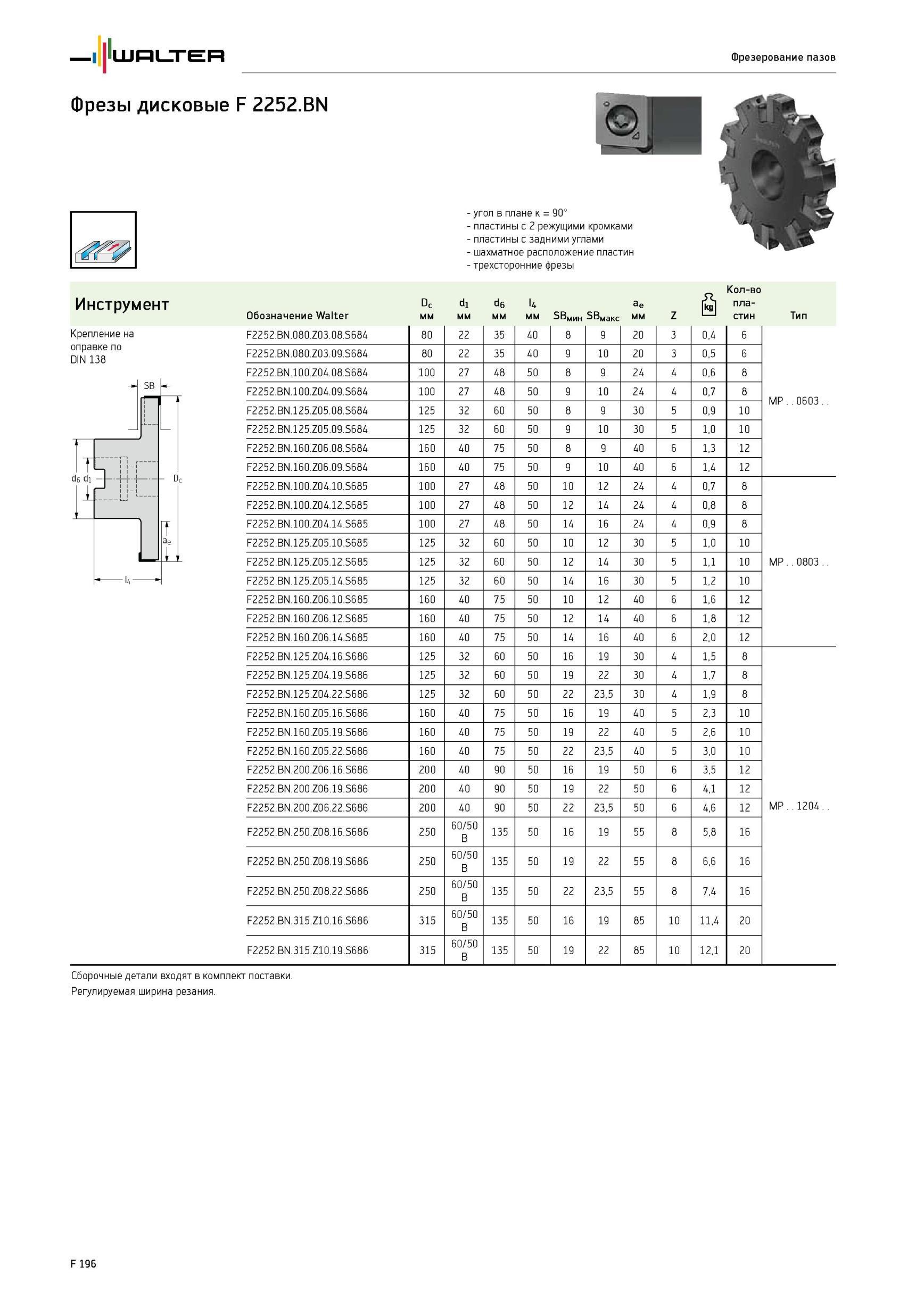

1846 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F196

1846 Фрезерование пазов Фрезы дисковые Walter F 2252 BN Инструмент Крепление на оправке по DIN 138 угол в плане к 90° пластины с 2 режущими кромками пластины с зад Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F196

Фрезерование пазов Фрезы дисковые Walter F 2252 BN Инструмент Крепление на оправке по DIN 138 угол в плане к 90° пластины с 2 режущими кромками пластины с зад

Фрезерование пазов Фрезы дисковые Walter F 2252.BN Инструмент Крепление на оправке по DIN 138 угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами - шахматное расположение пластин - трехсторонние фрезы Обозначение Dc мм d1 мм d6 мм l4 мм SBMMN SBмакс ae мм Z Количество пластин Тип F2252.BN.080.Z03.08.S684 80 22 35 40 8 9 20 3 0,4 6 F2252.BN.080.Z03.09.S684 80 22 35 40 9 10 20 3 0,5 6 F2252.BN.100.Z04.08.S684 100 27 48 50 8 9 24 4 0,6 8 F2252.BN.100.Z04.09.S684 100 27 48 50 9 10 24 4 0,7 8 MP 0603 F2252.BN.125.Z05.08.S684 125 32 60 50 8 9 30 5 0,9 10 F2252.BN.125.Z05.09.S684 125 32 60 50 9 10 30 5 1,0 10 F2252.BN.160.Z06.08.S684 160 40 75 50 8 9 40 6 1,3 12 F2252.BN.160.Z06.09.S684 160 40 75 50 9 10 40 6 1,4 12 F2252.BN.100.Z04.10.S685 100 27 48 50 10 12 24 4 0,7 8 F2252.BN.100.Z04.12.S685 100 27 48 50 12 14 24 4 0,8 8 F2252.BN.100.Z04.14.S685 100 27 48 50 14 16 24 4 0,9 8 F2252.BN.125.Z05.10.S685 125 32 60 50 10 12 30 5 1,0 10 F2252.BN.125.Z05.12.S685 125 32 60 50 12 14 30 5 1,1 10 MP 0803 F2252.BN.125.Z05.14.S685 125 32 60 50 14 16 30 5 1,2 10 F2252.BN.160.Z06.10.S685 160 40 75 50 10 12 40 6 1,6 12 F2252.BN.160.Z06.12.S685 160 40 75 50 12 14 40 6 1,8 12 F2252.BN.160.Z06.14.S685 160 40 75 50 14 16 40 6 2,0 12 F2252.BN.125.Z04.16.S686 125 32 60 50 16 19 30 4 1,5 8 F2252.BN.125.Z04.19.S686 125 32 60 50 19 22 30 4 1,7 8 F2252.BN.125.Z04.22.S686 125 32 60 50 22 23,5 30 4 1,9 8 F2252.BN.160.Z05.16.S686 160 40 75 50 16 19 40 5 2,3 10 F2252.BN.160.Z05.19.S686 160 40 75 50 19 22 40 5 2,6 10 F2252.BN.160.Z05.22.S686 160 40 75 50 22 23,5 40 5 3,0 10 F2252.BN.200.Z06.16.S686 200 40 90 50 16 19 50 6 3,5 12 F2252.BN.200.Z06.19.S686 200 40 90 50 19 22 50 6 4,1 12 F2252.BN.200.Z06.22.S686 200 40 90 50 22 23,5 50 6 4,6 12 MP 1204 F2252.BN.250.Z08.16.S686 250 60/50 B 135 50 16 19 55 8 5,8 16 F2252.BN.250.Z08.19.S686 250 60/50 B 135 50 19 22 55 8 6,6 16 F2252.BN.250.Z08.22.S686 250 60/50 B 135 50 22 23,5 55 8 7,4 16 F2252.BN.315.Z10.16.S686 315 60/50 B 135 50 16 19 85 10 11,4 20 F2252.BN.315.Z10.19.S686 315 60/50 B 135 50 19 22 85 10 12,1 20 Сборочные детали входят в комплект поставки. Регулируемая ширина резания. F 196
