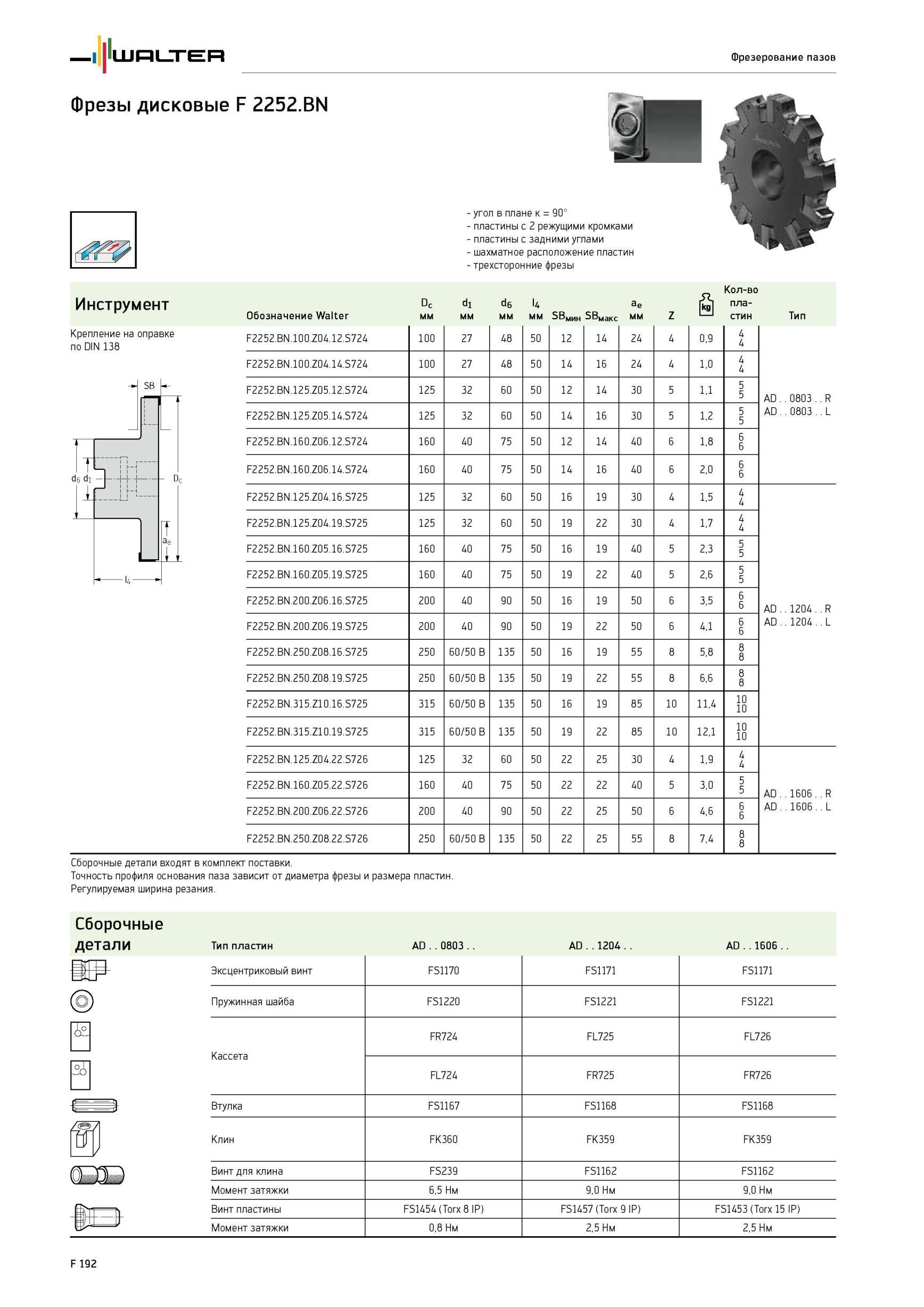

1842 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F192

1842 Фрезерование пазов Фрезы дисковые Walter F 2252 BN Инструмент Крепление на оправке по DIN 138 угол в плане к 90° пластины с 2 режущими кромками пластины с зад Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F192

Фрезерование пазов Фрезы дисковые Walter F 2252 BN Инструмент Крепление на оправке по DIN 138 угол в плане к 90° пластины с 2 режущими кромками пластины с зад

Фрезерование пазов Фрезы дисковые Walter F 2252.BN Инструмент Крепление на оправке по DIN 138 угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами - шахматное расположение пластин - трехсторонние фрезы Обозначение Dc мм d1 мм d6 мм l4 мм SBMMN SBмакс ae мм Z Количество пластин Тип F2252.BN.100.Z04.12.S724 100 27 48 50 12 14 24 4 0,9 4 4 F2252.BN.100.Z04.14.S724 100 27 48 50 14 16 24 4 1,0 4 4 F2252.BN.125.Z05.12.S724 125 32 60 50 12 14 30 5 1,1 5 5 AD 0803 R F2252.BN.125.Z05.14.S724 125 32 60 50 14 16 30 5 1,2 5 5 AD 0803 L F2252.BN.160.Z06.12.S724 160 40 75 50 12 14 40 6 1,8 6 6 F2252.BN.160.Z06.14.S724 160 40 75 50 14 16 40 6 2,0 6 6 F2252.BN.125.Z04.16.S725 125 32 60 50 16 19 30 4 1,5 4 4 F2252.BN.125.Z04.19.S725 125 32 60 50 19 22 30 4 1,7 4 4 F2252.BN.160.Z05.16.S725 160 40 75 50 16 19 40 5 2,3 5 5 F2252.BN.160.Z05.19.S725 160 40 75 50 19 22 40 5 2,6 5 5 F2252.BN.200.Z06.16.S725 200 40 90 50 16 19 50 6 3,5 6 6 AD 1204 R F2252.BN.200.Z06.19.S725 200 40 90 50 19 22 50 6 4,1 6 6 AD 1204 L F2252.BN.250.Z08.16.S725 250 60/50 B 135 50 16 19 55 8 5,8 8 8 F2252.BN.250.Z08.19.S725 250 60/50 B 135 50 19 22 55 8 6,6 8 8 F2252.BN.315.Z10.16.S725 315 60/50 B 135 50 16 19 85 10 11,4 10 10 F2252.BN.315.Z10.19.S725 315 60/50 B 135 50 19 22 85 10 12,1 10 10 F2252.BN.125.Z04.22.S726 125 32 60 50 22 25 30 4 1,9 4 4 F2252.BN.160.Z05.22.S726 160 40 75 50 22 22 40 5 3,0 5 5 AD 1606 R F2252.BN.200.Z06.22.S726 200 40 90 50 22 25 50 6 4,6 6 6 AD 1606 L F2252.BN.250.Z08.22.S726 250 60/50 B 135 50 22 25 55 8 7,4 8 8 Сборочные детали входят в комплект поставки. Точность профиля основания паза зависит от диаметра фрезы и размера пластин. Регулируемая ширина резания. Сборочные детали Тип пластин AD..0803.. AD..1204.. AD..1606.. Эксцентриковый винт FS1170 FS1171 FS1171 Пружинная шайба FS1220 FS1221 FS1221 Кассета FR724 FL725 FL726 FL724 FR725 FR726 Втулка FS1167 FS1168 FS1168 Клин FK360 FK359 FK359 Винт для клина FS239 FS1162 FS1162 Момент затяжки 6,5 Нм 9,0 Нм 9,0 Нм Винт пластины FS1454 (Torx 8 IP) FS1457 (Torx 9 IP) FS1453 (Torx 15 IP) Момент затяжки 0,8 Нм 2,5 Нм 2,5 Нм F 192
