Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

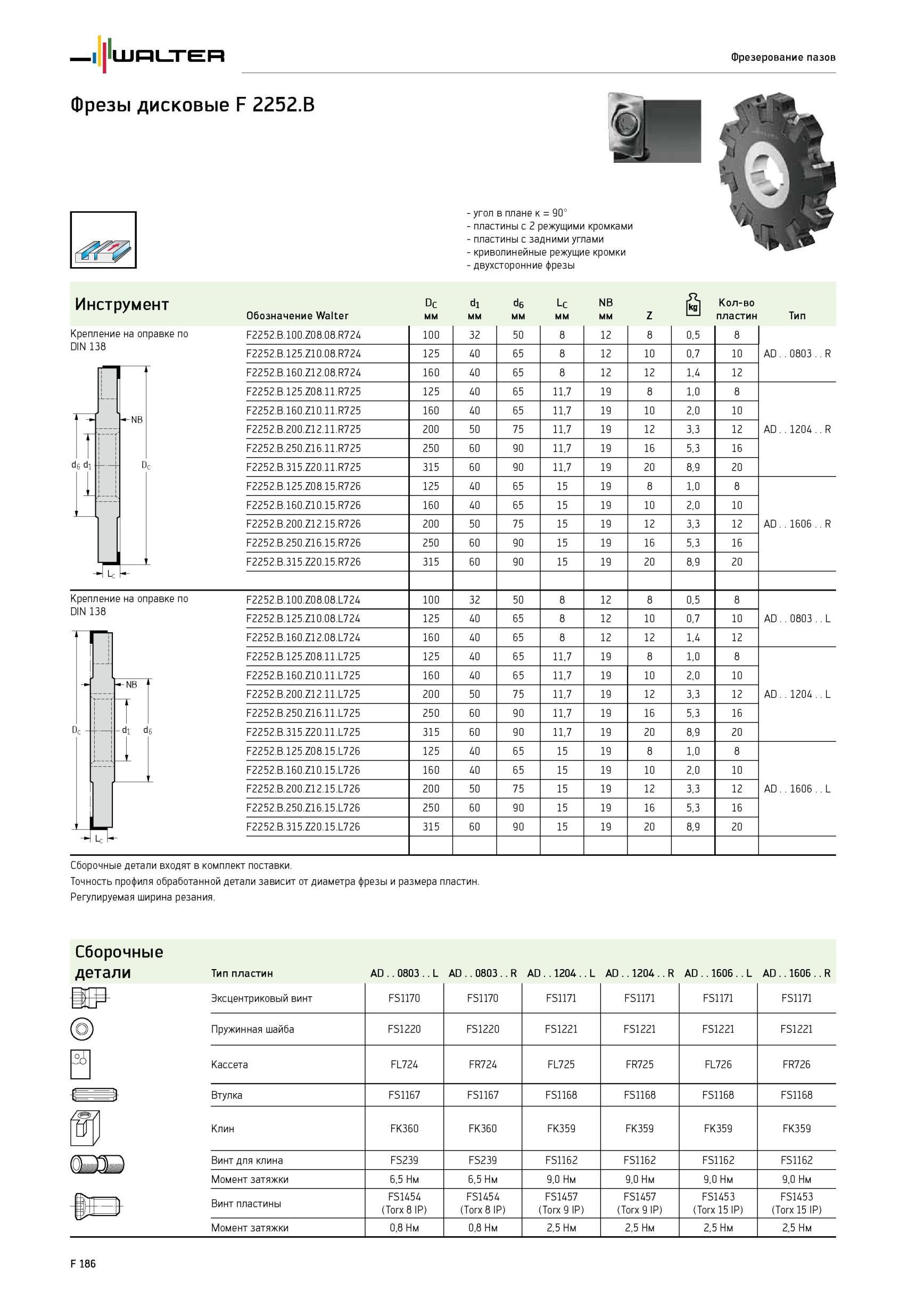

1836 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F186

1836 Фрезерование пазов Фрезы дисковые Walter F 2252 B Крепление на оправке по DIN 138 d6 di 1 угол в плане к 90° пластины с 2 режущими кромками пластины с задними Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F186

Фрезерование пазов Фрезы дисковые Walter F 2252 B Крепление на оправке по DIN 138 d6 di 1 угол в плане к 90° пластины с 2 режущими кромками пластины с задними

Фрезерование пазов Фрезы дисковые Walter F 2252.B Крепление на оправке по DIN 138 d6 di 1 угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами - криволинейные режущие кромки - двухсторонние фрезы Инструмент Обозначение Dc мм d1 мм d6 мм Lc мм NB мм Z Si Количество пластин Тип F2252.B.100.Z08.08.R724 100 32 50 8 12 8 0,5 8 AD..0803..R F2252.B.125.Z10.08.R724 125 40 65 8 12 10 0,7 10 F2252.B.160.Z12.08.R724 160 40 65 8 12 12 1,4 12 F2252.B.125.Z08.11.R725 125 40 65 11,7 19 8 1,0 8 AD..1204. R F2252.B.160.Z10.11.R725 160 40 65 11,7 19 10 2,0 10 F2252.B.200.Z12.11.R725 200 50 75 11,7 19 12 3,3 12 F2252.B.250.Z16.11.R725 250 60 90 11,7 19 16 5,3 16 F2252.B.315.Z20.11.R725 315 60 90 11,7 19 20 8,9 20 F2252.B.125.Z08.15.R726 125 40 65 15 19 8 1,0 8 AD 1606. R F2252.B.160.Z10.15.R726 160 40 65 15 19 10 2,0 10 F2252.B.200.Z12.15.R726 200 50 75 15 19 12 3,3 12 F2252.B.250.Z16.15.R726 250 60 90 15 19 16 5,3 16 F2252.B.315.Z20.15.R726 315 60 90 15 19 20 8,9 20 F2252.B.100.Z08.08.L724 100 32 50 8 12 8 0,5 8 AD..0803..L F2252.B.125.Z10.08.L724 125 40 65 8 12 10 0,7 10 F2252.B.160.Z12.08.L724 160 40 65 8 12 12 1,4 12 F2252.B.125.Z08.11.L725 125 40 65 11,7 19 8 1,0 8 AD..1204. L F2252.B.160.Z10.11.L725 160 40 65 11,7 19 10 2,0 10 F2252.B.200.Z12.11.L725 200 50 75 11,7 19 12 3,3 12 F2252.B.250.Z16.11.L725 250 60 90 11,7 19 16 5,3 16 F2252.B.315.Z20.11.L725 315 60 90 11,7 19 20 8,9 20 F2252.B.125.Z08.15.L726 125 40 65 15 19 8 1,0 8 AD 1606. L F2252.B.160.Z10.15.L726 160 40 65 15 19 10 2,0 10 F2252.B.200.Z12.15.L726 200 50 75 15 19 12 3,3 12 F2252.B.250.Z16.15.L726 250 60 90 15 19 16 5,3 16 F2252.B.315.Z20.15.L726 315 60 90 15 19 20 8,9 20 Крепление на оправке по DIN 138 - - NB Dc - 1 7 - di d6 I - Сборочные детали входят в комплект поставки. Точность профиля обработанной детали зависит от диаметра фрезы и размера пластин. Регулируемая ширина резания. NB D Сборочные детали Тип пластин AD 0803 L AD 0803 R AD 1204 L AD 1204 R AD 1606 L AD 1606 R Эксцентриковый винт FS1170 FS1170 FS1171 FS1171 FS1171 FS1171 Пружинная шайба FS1220 FS1220 FS1221 FS1221 FS1221 FS1221 ii Кассета FL724 FR724 FL725 FR725 FL726 FR726 t Втулка FS1167 FS1167 FS1168 FS1168 FS1168 FS1168 /ЗрГ Клин FK360 FK360 FK359 FK359 FK359 FK359 jWilf Винт для клина FS239 FS239 FS1162 FS1162 FS1162 FS1162 Момент затяжки 6,5 Нм 6,5 Нм 9,0 Нм 9,0 Нм 9,0 Нм 9,0 Нм FS1454 (Torx 8 IP) FS1454 (Torx 8 IP) FS1457 (Torx 9 IP) FS1457 (Torx 9 IP) FS1453 (Torx 15 IP) FS1453 (Torx 15 IP) Винт пластины Момент затяжки 0,8 Нм 0,8 Нм 2,5 Нм 2,5 Нм 2,5 Нм 2,5 Нм F 186




См.также / See also :

Расчетные формулы при фрезеровании

Фрезерный инструмент Walter Фрезы насадные и концевые со сменными пластинами


Указатель общего каталога инструмента WALTER 2012 на русском языке





Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

1833 Фрезерование пазов Сборочные детали Dc мм 50-80 16-1 Винт пластины FS1030 (Torx 20) Комплектующие Dc мм 50-80 1- Отвёртка FS228 (Torx 20) Пластины Обозначение Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F1831833 1834 Фреза кукуруза по металлу из Германии Фрезерный инструмент Walter F 2338 со сменными режущими твердосплавными пластинами Хвостовик NCT Угол в плане к 90° Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F1841834 Фреза кукуруза по металлу из Германии Фрезерный инструмент Walter F 2338 со сменными режущими твердосплавными пластинами Хвостовик NCT Угол в плане к 90°1835 Фрезерование пазов Сборочные детали Dc мм 63-80 Винт пластины Момент затяжки FS1031 (Torx 20) 5,0 Нм Комплектующие Dc мм 63-80 1- Отвёртка FS228 (Torx 20) Пла Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F1851835 1837 Фрезерование пазов Комплектующие Тип пластин AD 0803 L AD 0803 R AD 1204 L AD 1204 R AD 1606 L AD 1606 R Чистовая FL695 FR695 FL696 FR696 FL696 FR696 о Пласти Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F1871837 1838 Двусторонние насадные дисковые фрезы Walter F 2252 B с ромбическими сменными твердосплавными пластинами и креплением на оправке согласно немецкому техническом Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F1881838 Двусторонние насадные дисковые фрезы Walter F 2252 B с ромбическими сменными твердосплавными пластинами и креплением на оправке согласно немецкому техническом1839 Фрезерование пазов Сборочные детали Тип пластин MP 0603 MP 0803 MP 1204 Эксцентриковый винт FS1169 FS1170 FS1171 Пружинная шайба FS1220 FS1220 FS1221 Кассета Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F1891839
