Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

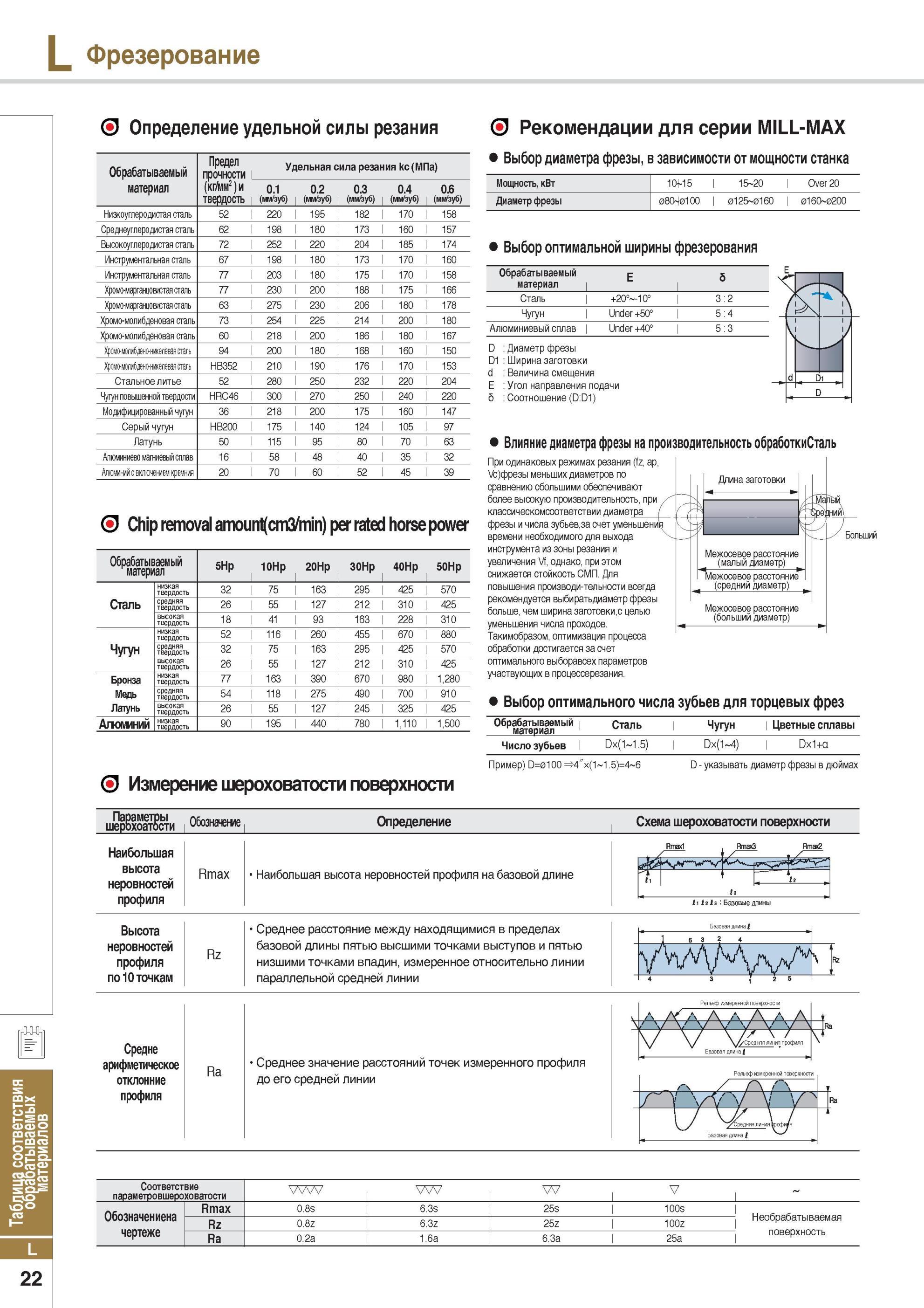

992 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.L22

992 Фрезерование Определение удельной силы резания Обрабатываемый материал Предел прочности (кг/мм2 ) и твердость Удельная сила резания kc (МПа) 0 1 (мм/зуб) 0 Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. L22

Фрезерование Определение удельной силы резания Обрабатываемый материал Предел прочности (кг/мм2 ) и твердость Удельная сила резания kc (МПа) 0 1 (мм/зуб) 0

Фрезерование Определение удельной силы резания Обрабатываемый материал Предел прочности (кг/мм2 ) и твердость Удельная сила резания kc (МПа) 0.1 (мм/зуб) 0.2 (мм/зуб) 0.3 (мм/зуб) 0.4 (мм/зуб) 0.6 (мм/зуб) Низкоуглеродистая сталь 52 220 195 182 170 158 Среднеуглеродистая сталь 62 198 180 173 160 157 Высокоуглеродистая сталь 72 252 220 204 185 174 Инструментальная сталь 67 198 180 173 170 160 Инструментальная сталь 77 203 180 175 170 158 Хромо-марганцовистая сталь 77 230 200 188 175 166 Хромо-марганцовистая сталь 63 275 230 206 180 178 Хромо-молибденовая сталь 73 254 225 214 200 180 Хромо-молибденовая сталь 60 218 200 186 180 167 Хромс-молибденс-никелевая сталь 94 200 180 168 160 150 Хромс-молибденс-никелевая сталь HB352 210 190 176 170 153 Стальное литье 52 280 250 232 220 204 Чугун повышенной твердости HRC46 300 270 250 240 220 Модифицированный чугун 36 218 200 175 160 147 Серый чугун HB200 175 140 124 105 97 Латунь 50 115 95 80 70 63 Алюминиево магниевый сплав 16 58 48 40 35 32 Алюминий с включением кремния 20 70 60 52 45 39 Обрабатываемый материал 5Нр 10Нр 20Нр 30Нр 40Нр 50Нр Сталь низкая твердость 32 75 163 295 425 570 средняя твердость 26 55 127 212 310 425 высокая твердость 18 41 93 163 228 310 Чугун низкая твердость 52 116 260 455 670 880 средняя твердость 32 75 163 295 425 570 высокая твердость 26 55 127 212 310 425 Бронза Медь Латунь низкая твердость 77 163 390 670 980 1,280 средня твердость 54 118 275 490 700 910 высокая твердость 26 55 127 245 325 425 Алюминий низкая твердость 90 195 440 780 1,110 1,500 О Измерение шероховатости поверхности О Рекомендации для серии MILL-MAX Выбор диаметра фрезы, в зависимости от мощности станка Мощность, кВт 10 15 15 20 Over 20 Диаметр фрезы 080 0100 0125 0160 0160 0200 Выбор оптимальной ширины фрезерования Обрабатываемый материал E б Сталь +20° -10° 3 2 Чугун Under +50° 5 4 Алюминиевый сплав Under +40° 5 3 Диаметр фрезы Ширина заготовки Величина смещения Угол направления подачи Соотношение (D:D1) Влияние диаметра фрезы на производительность обработкиСталь О Chip removal amount(cm3/min) per rated horse power При одинаковых режимах резания (fz, ap, Мз)фрезы меньших диаметров по сравнению сбольшими обеспечивают более высокую производительность, при классическомсоответствии диаметра фрезы и числа зубьев,за счет уменьшений времени необходимого для выхода инструмента из зоны резания и увеличения Vf, однако, при этом снижается стойкость СМП. Для повышения производи-тельности всегда рекомендуется выбиратьдиаметр фрезы больше, чем ширина заготовки,с целью уменьшения числа проходов. Такимобразом, оптимизация процесса обработки достигается за счет оптимального выборавсех параметров участвующих в процессерезания. Больший Выбор оптимального числа зубьев для торцевых фрез Обрабатываемый материал Число зубьев Сталь Dx(1 1.5) Чугун Dx(1 4) Цветные сплавы Dx1+a Пример) D=0100 4"x(1 1.5)=4 6 D - указывать диаметр фрезы в дюймах шмохоайтсти Обознане Определение Схема шероховатости поверхности Наибольшая высота неровностей профиля Rmax Наибольшая высота неровностей профиля на базовой длине -Ч Ау и 1 1112 i Базовые длины Высота неровностей профиля по 10 точкам Rz Среднее расстояние между находящимися в пределах базовой длины пятью высшими точками выступов и пятью низшими точками впадин, измеренное относительно линии параллельной средней линии Средне арифметическое отклонние профиля Ra Среднее значение расстояний точек измеренного профиля до его средней линии Базовая длина/ Соответствие параметровшероховатости ww VW W V 1 Обозначениена чертеже Rmax Rz Ra 0.8s 0.8z 0.2a 6.3s 6.3z 1.6a 25s 25z 6.3a 100s 100z 25a 1 Необрабатываемая 1 поверхность 22 Длина заготовки Межосевое расстояние (малый диаметр) Межосевое расстояние (средний диаметр) Межосевое расстояние (больший диаметр) кЖлый пСре) ний\ Рельеф измеренной поверхности /' Средняя линия профиля Базовая длина Рельеф измеренной поверхности \У/ /'Средняя линия профи Базовая длина
