SUMITOMO | Каталог SUMITOMO 2016 Инструмент металлорежущий для станков (Всего 976 стр.)

Фрезерование металлов монолитными концевыми фрезами на станке Возможные проблемы и пути их решения Повреждение режущей кромки Вибрации Волнистость

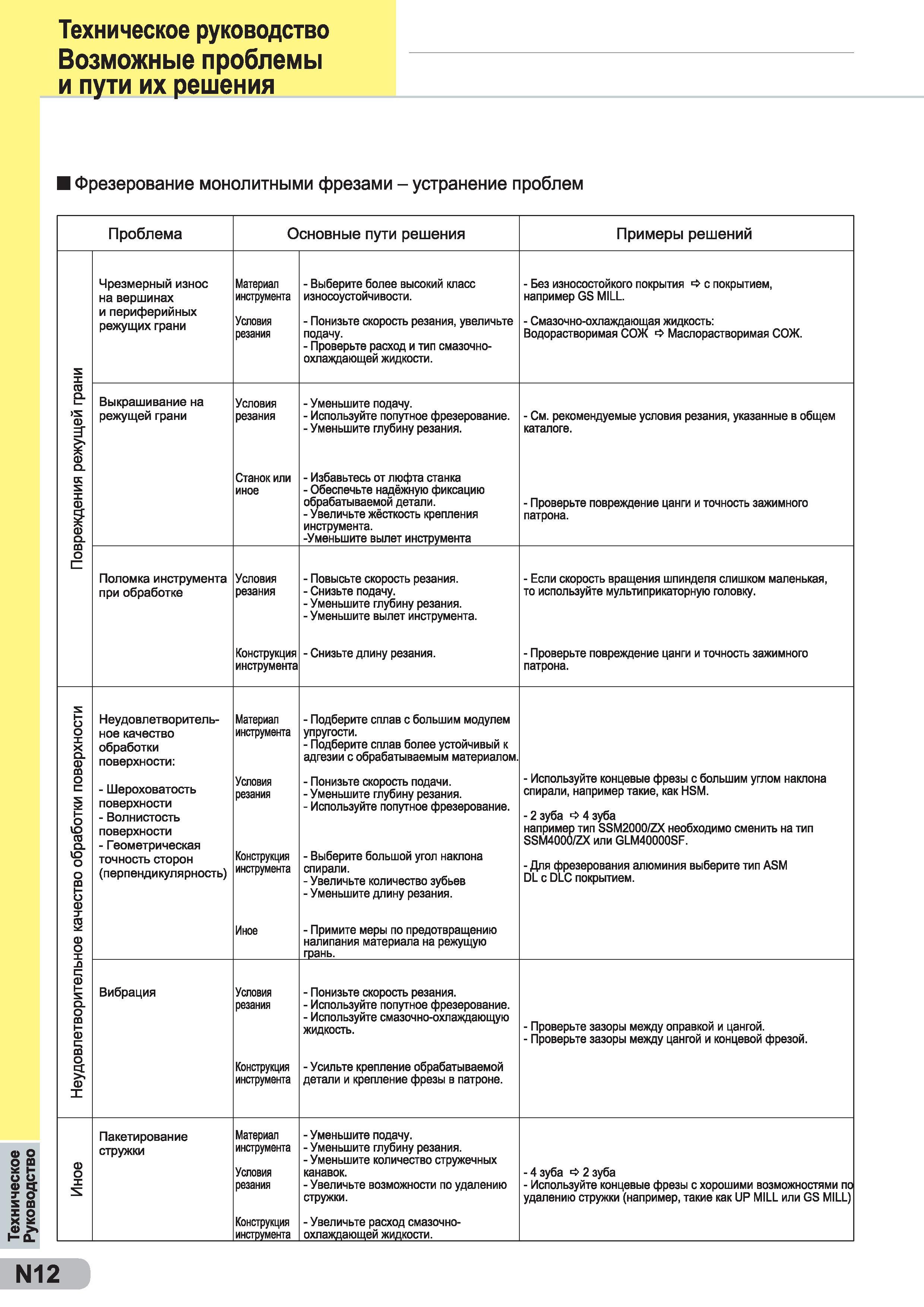

942 Каталог SUMITOMO 2016 Металлорежущий инструмент Пластины Сверла Фрезы Резцы для станков Стр.N12

942 Фрезерование металлов монолитными концевыми фрезами на станке Возможные проблемы и пути их решения Повреждение режущей кромки Вибрации Волнистость Каталог SUMITOMO 2016 Режущий инструмент для металлорежущих станков Сверла твердосплавные и со сменными пластинами Фрезы концевые и насадные Резцы токарные Стр. N12

Фрезерование металлов монолитными концевыми фрезами на станке Возможные проблемы и пути их решения Повреждение режущей кромки Вибрации Волнистость

Фрезерование металлов монолитными концевыми фрезами на станке Возможные проблемы и пути их решения Повреждение режущей кромки Вибрации Волнистость _ Чрезмерный износ на вершинах и периферийных режущих грани Материал инструмента Условия резания - Выберите более высокий класс износоустойчивости. - Понизьте скорость резания, увеличьте подачу. - Проверьте расход и тип смазочноохлаждающей жидкости. - Без износостойкого покрытия О с покрытием, например GS MILL. - Смазочно-охлаждающая жидкость: Водорастворимая СОЖ О Маслорастворимая СОЖ. Выкрашивание на режущей грани Условия резания Станок или иное - Уменьшите подачу. - Используйте попутное фрезерование. - Уменьшите глубину резания. - Избавьтесь от люфта станка - Обеспечьте надёжную фиксацию обрабатываемой детали. - Увеличьте жёсткость крепления инструмента. -Уменьшите вылет инструмента - См. рекомендуемые условия резания, указанные в общем каталоге. - Проверьте повреждение цанги и точность зажимного патрона. Поломка инструмента при обработке Условия резания Конструкция инструмента - Повысьте скорость резания. - Снизьте подачу. - Уменьшите глубину резания. - Уменьшите вылет инструмента. - Снизьте длину резания. - Если скорость вращения шпинделя слишком маленькая, то используйте мультиприкаторную головку. - Проверьте повреждение цанги и точность зажимного патрона. Неудовлетворительное качество обработки поверхности Неудовлетворительное качество обработки поверхности: - Шероховатость поверхности - Волнистость поверхности - Геометрическая точность сторон (перпендикулярность) Материал инструмента Условия резания Конструкция инструмента Иное - Подберите сплав с большим модулем упругости. - Подберите сплав более устойчивый к адгезии с обрабатываемым материалом. - Понизьте скорость подачи. - Уменьшите глубину резания. - Используйте попутное фрезерование. - Выберите большой угол наклона спирали. - Увеличьте количество зубьев - Уменьшите длину резания. - Примите меры по предотвращению налипания материала на режущую грань. - Используйте концевые фрезы с большим углом наклона спирали, например такие, как HSM. - 2 зуба => 4 зуба например тип SSM2000/ZX необходимо сменить на тип SSM4000/ZX или GLM40000SF. - Для фрезерования алюминия выберите тип ASM DL с DLC покрытием. Вибрация Условия резания Конструкция инструмента - Понизьте скорость резания. - Используйте попутное фрезерование. - Используйте смазочно-охлаждающую жидкость. - Усильте крепление обрабатываемой детали и крепление фрезы в патроне. - Проверьте зазоры между оправкой и цангой. - Проверьте зазоры между цангой и концевой фрезой. Иное Пакетирование стружки Материал инструмента Условия резания Конструкция инструмента - Уменьшите подачу. - Уменьшите глубину резания. - Уменьшите количество стружечных канавок. - Увеличьте возможности по удалению стружки. - Увеличьте расход смазочно-охлаждающей жидкости. -4 зуба о 2 зуба - Используйте концевые фрезы с хорошими возможностями по удалению стружки (например, такие как UP MILL или GS MILL) N12 Техническое руководство Фрезерование монолитными фрезами - устранение проблем Проблема Основные пути решения Примеры решений
