Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

Фрезерование Фрезерный инструмент Alpha Mill AMC(M)2000M Большие радиусы не обеспечивают полного перекрытия между режущими кромками

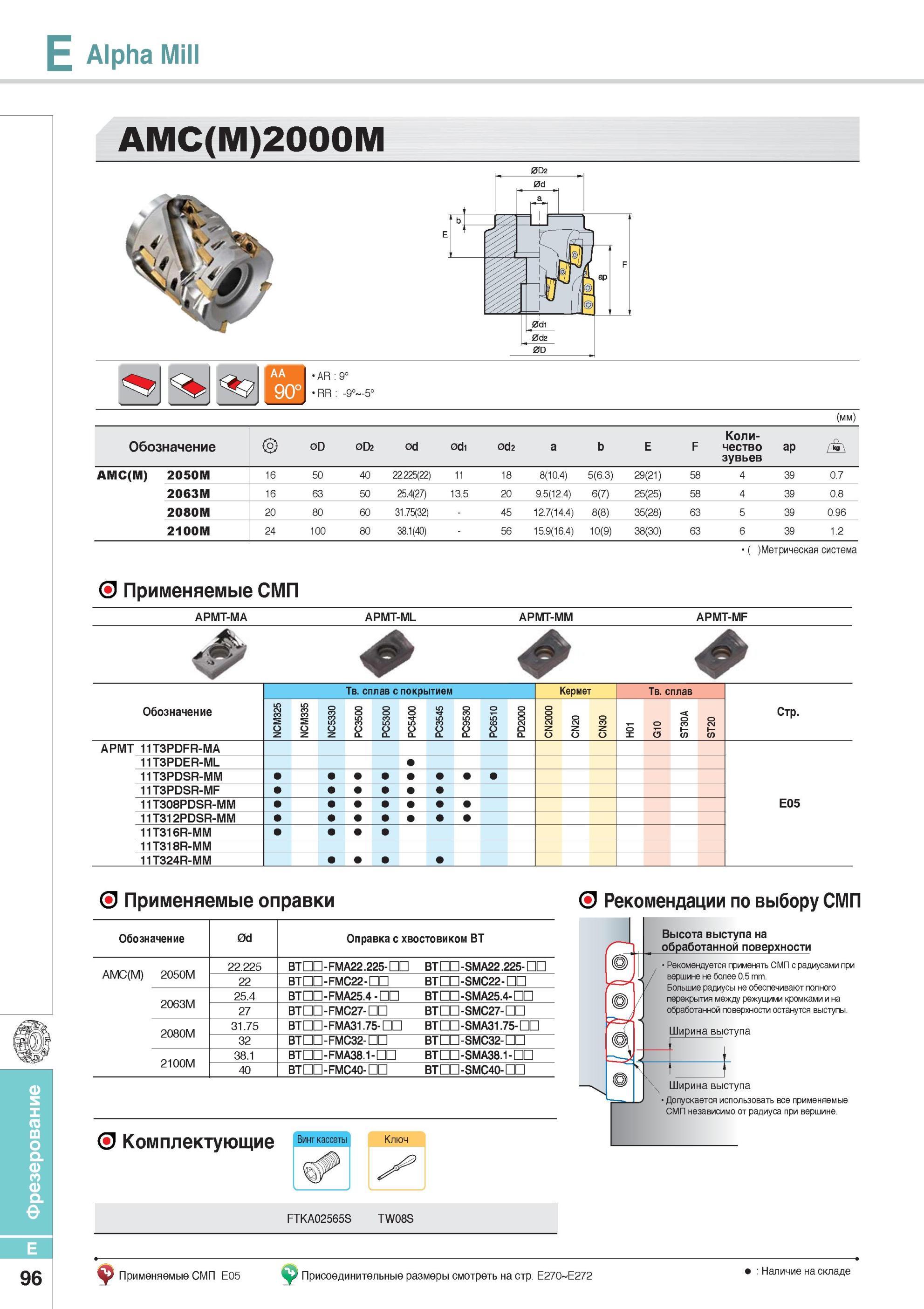

444 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.E96

444 Фрезерование Фрезерный инструмент Alpha Mill AMC(M)2000M Большие радиусы не обеспечивают полного перекрытия между режущими кромками Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E96

Фрезерование Фрезерный инструмент Alpha Mill AMC(M)2000M Большие радиусы не обеспечивают полного перекрытия между режущими кромками

Фрезерование Фрезерный инструмент Alpha Mill AMC(M)2000M Большие радиусы не обеспечивают полного перекрытия между режущими кромками _ и на обработанной поверхности останутся выступы _ AR 9° RR -9° -5° (мм) Обозначение 0D 0D2 0d 0d1 0d2 a b E F Количество зубьев ap а AMC(M) 2050M 16 50 40 22.225(22) 11 18 8(10.4) 5(6.3) 29(21) 58 4 39 0.7 2063M 16 63 50 25.4(27) 13.5 20 9.5(12.4) 6(7) 25(25) 58 4 39 0.8 2080M 20 80 60 31.75(32) 45 12.7(14.4) 8(8) 35(28) 63 5 39 0.96 2100M 24 100 80 38.1(40) 56 15.9(16.4) 10(9) 38(30) 63 6 39 1.2 Метрическая система Применяемые СМП APMT-MA APMT-ML APMT-MM APMT-MF Твердый сплав с покрытием Кермет Твердый сплав Обозначение Фрезы Korloy со сменными режущими пластинами NCM325 NCM335 NC5330 PC3500 PC5300 PC5400 PC3545 PC9530 PC6510 PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 Стр. APMT 11T3PDFR-MA 11T3PDER-ML 11T3PDSR-MM 11T3PDSR-MF 11T308PDSR-MM E05 11T312PDSR-MM 11T316R-MM 11T318R-MM 11T324R-MM О Применяемые оправки О Рекомендации по выбору СМП Обозначение 0d Оправка с хвостовиком BT AMC(M) 2050M 22.225 ВТ - FMA22.225- ВТ -SMA22.225- 22 ВТ - FMC22 - ВТПП-5МС22-ПП 2063M 25.4 ВТ - FMA25.4 - ВТ -SMA25.4- 27 ВТ - FMC27- ВТ -SMC27- 2080M 31.75 ВТ - FMA31.75- ВТ -SMA31.75- 32 ВТ - FMC32- ВТ -SMC32- 2100M 38.1 ВТ - FMA38.1 - ВТПП-5МА38.1-ПП 40 ВТ - FMC40- ВТ -SMC40- О Комплектующие Винт кассеты Ключ Высота выступа на обработанной поверхности Рекомендуется применять СМП с радиусами при вершине не более 0.5 mm. . Ширина выступа Ширина выступа Допускается использовать все применяемые СМП независимо от радиуса при вершине. FTKA02565S TW08S 96 Применяемые СМП E05 Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе E
