Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

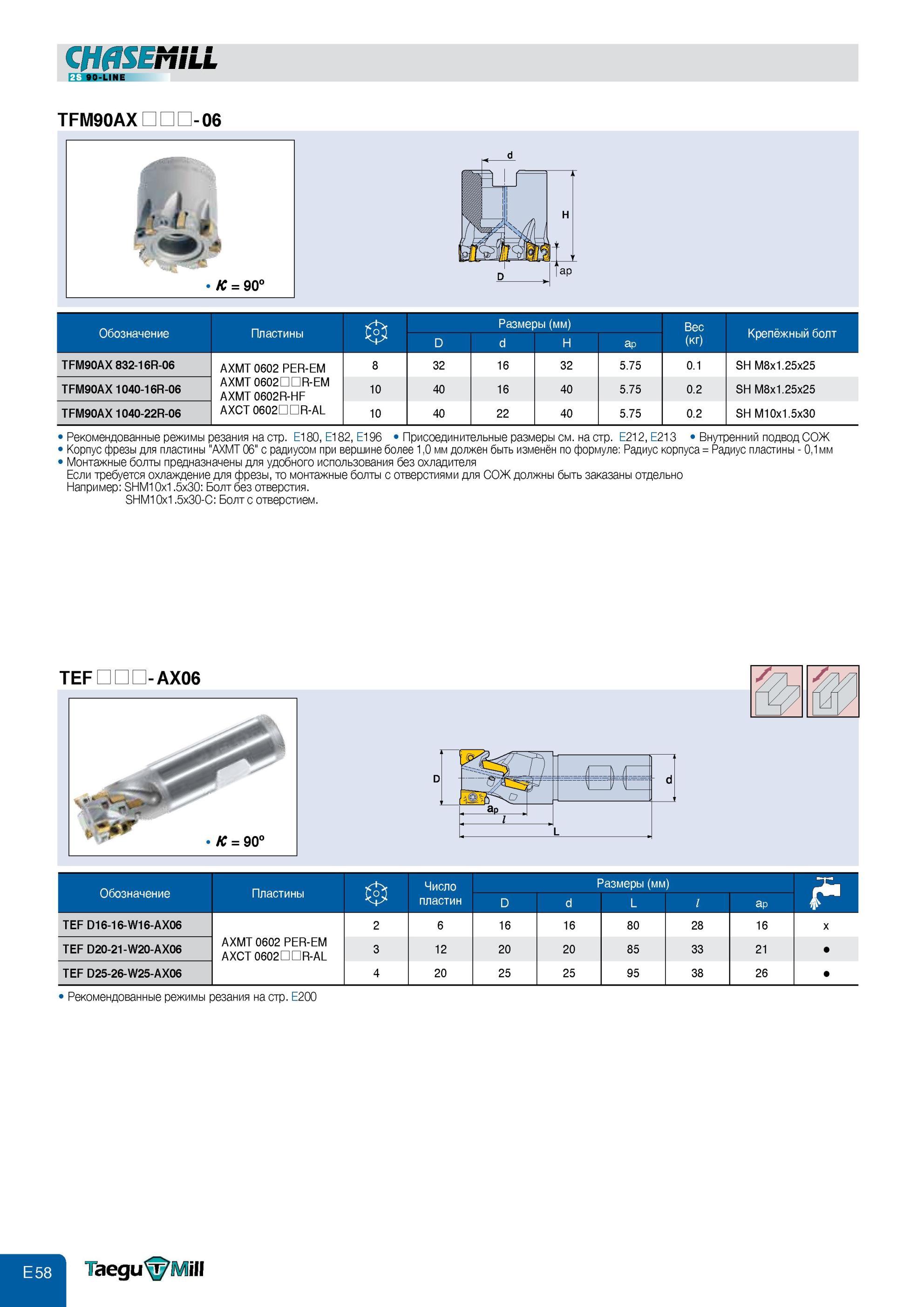

526 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E58

526 Фрезерование Фреза Taegutec со сменными режущими твердосплавными пластинами Главный угол в плане 90 градусов Обозначение позиции Размеры цилиндрический хв Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E58

Фрезерование Фреза Taegutec со сменными режущими твердосплавными пластинами Главный угол в плане 90 градусов Обозначение позиции Размеры цилиндрический хв

Фрезерование Фреза Taegutec со сменными режущими твердосплавными пластинами Главный угол в плане 90 градусов Обозначение позиции Размеры цилиндрический хвостовик Ве E 90-LINE TFM90AX -06 Обозначение Пластины D Размеры (мм) d H ap Вес (кг) Крепёжный болт TFM90AX 832-16R-06 AXMT 0602 PER-EM AXMT 0602DDR-EM AXMT 0602R-HF AXCT 0602DDR-AL 8 32 16 32 5.75 0.1 SH M8x1.25x25 TFM90AX1040-16R-06 10 40 16 40 5.75 0.2 SH M8x1.25x25 TFM90AX 1040-22R-06 10 40 22 40 5.75 0.2 SH M10x1.5x30 1 Рекомендованные режимы резания на стр. E180, E182, E196 Присоединительные размеры см. на стр. E212, E213 Внутренний подвод СОЖ 1 Корпус фрезы для пластины "AXMT 06” с радиусом при вершине более 1,0 мм должен быть изменён по формуле Радиус корпуса = Радиус пластины - 0,1мм 1 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SHM10x1.5x30 Болт без отверстия. SHM10x1.5x30-C Болт с отверстием. Обозначение Пластины Число Размеры (мм) j пластин D d L ap TEF D16-16-W16-AX06 AXMT 0602 PER-EM AXCT 0602DDR-AL 2 6 16 16 80 28 16 x TEF D20-21-W20-AX06 3 12 20 20 85 33 21 TEF D25-26-W25-AX06 4 20 25 25 95 38 26 Рекомендованные режимы резания на стр. E200
