Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

Фрезерование Дисковые прорезные регулируемые фрезы Сплавы NCM325 NCM335 NC5330 PC3500 PC5300 PC5400 PC3545 PC9530 PC6510 PD2000 CN2000 CN20 CN30 H01 G10 ST

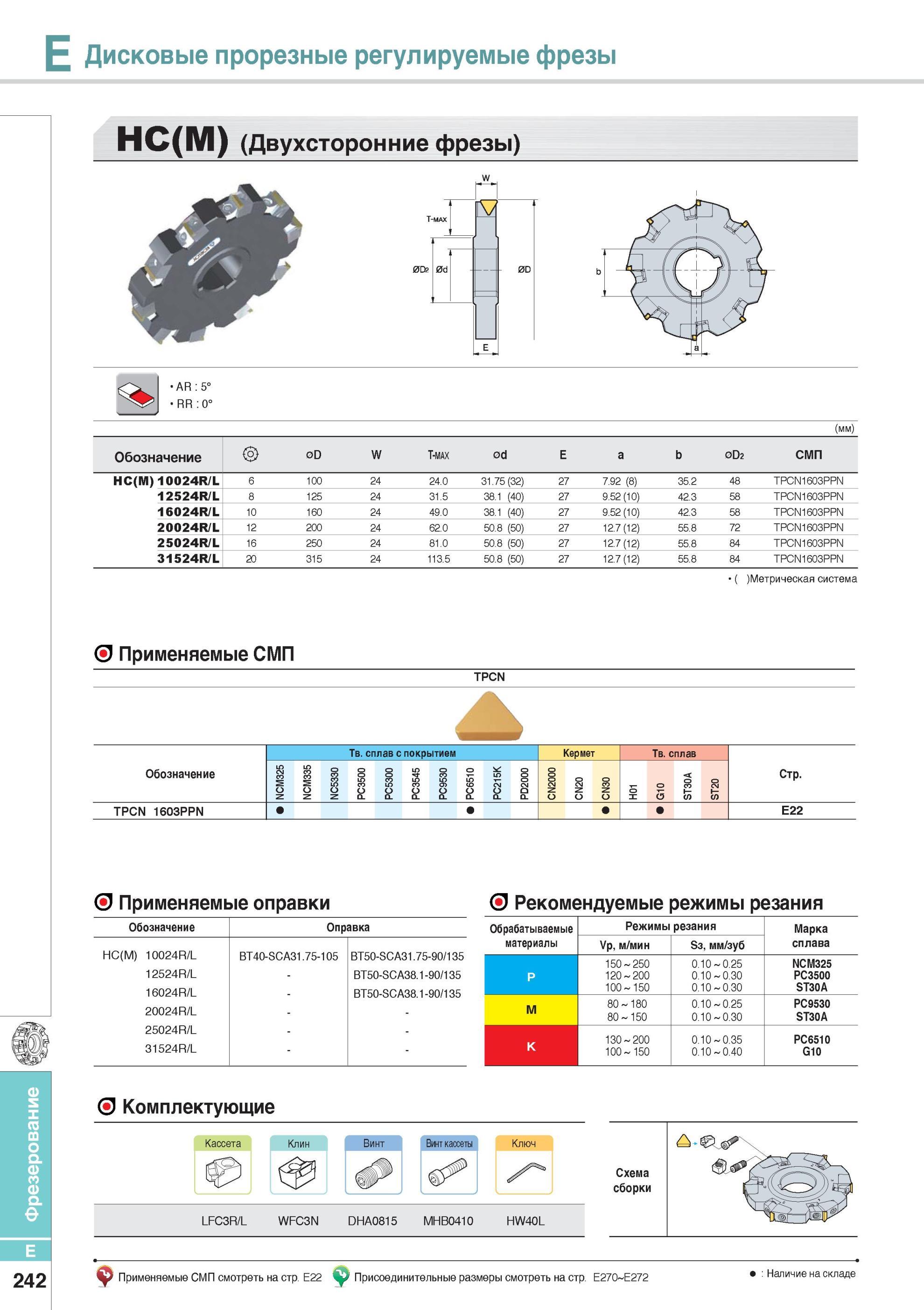

590 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.E242

590 Фрезерование Дисковые прорезные регулируемые фрезы Сплавы NCM325 NCM335 NC5330 PC3500 PC5300 PC5400 PC3545 PC9530 PC6510 PD2000 CN2000 CN20 CN30 H01 G10 ST Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E242

Фрезерование Дисковые прорезные регулируемые фрезы Сплавы NCM325 NCM335 NC5330 PC3500 PC5300 PC5400 PC3545 PC9530 PC6510 PD2000 CN2000 CN20 CN30 H01 G10 ST

Фрезерование Дисковые прорезные регулируемые фрезы Сплавы NCM325 NCM335 NC5330 PC3500 PC5300 PC5400 PC3545 PC9530 PC6510 PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 Фрезы Korloy со сменными режущими пластинами НС(М) (Двухсторонние фрезы) AR 5° RR 0° (мм) Обозначение 0D W T-MAX 0d E a b 0D2 СМП HC(M) 10024R/L 6 100 24 24.0 31.75 (32) 27 7.92 (8) 35.2 48 TPCN1603PPN 12524R/L 8 125 24 31.5 38.1 (40) 27 9.52 (10) 42.3 58 TPCN1603PPN 16024R/L 10 160 24 49.0 38.1 (40) 27 9.52 (10) 42.3 58 TPCN1603PPN 20024R/L 12 200 24 62.0 50.8 (50) 27 12.7 (12) 55.8 72 TPCN1603PPN 25024R/L 16 250 24 81.0 50.8 (50) 27 12.7 (12) 55.8 84 TPCN1603PPN 31524R/L 20 315 24 113.5 50.8 (50) 27 12.7 (12) 55.8 84 TPCN1603PPN Метрическая система Применяемые СМП TPCN Твердый сплав с покрытием Кермет Твердый сплав Обозначение NCM325 NCM335 NC5330 PC3500 PC5300 PC3545 PC9530 PC6510 PC215K PD2000 CN2000 CN20 CN30 H01 G10 ST30A ST20 Стр. TPCN 1603PPN E22 E О Применяемые оправки Обозначение Оправка HC(M) 10024R/L BT40-SCA31.75-105 BT50-SCA31.75-90/135 12524R/L - BT50-SCA38.1-90/135 16024R/L - BT50-SCA38.1-90/135 20024R/L 25024R/L 31524R/L О Рекомендуемые режимы резания Обрабатываемые Режимы резания Марка материалы Ур, м/мин Sз, мм/зуб сплава P 150 250 120 200 100 150 0.10 0.25 0.10 0.30 0.10 0.30 NCM325 PC3500 ST30A M 80 180 80 150 0.10 0.25 0.10 0.30 PC9530 ST30A K 130 200 100 150 0.10 0.35 0.10 0.40 PC6510 G10 Комплектующие Кассета Клин Винт Винт кассеты Ключ Схема сборки LFC3R/L WFC3N DHA0815 MHB0410 HW40L 242 ,,-у Применяемые СМП смотреть на стр. E22 у Присоединительные размеры смотреть на стр. E270 E272 Наличие на складе
