HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

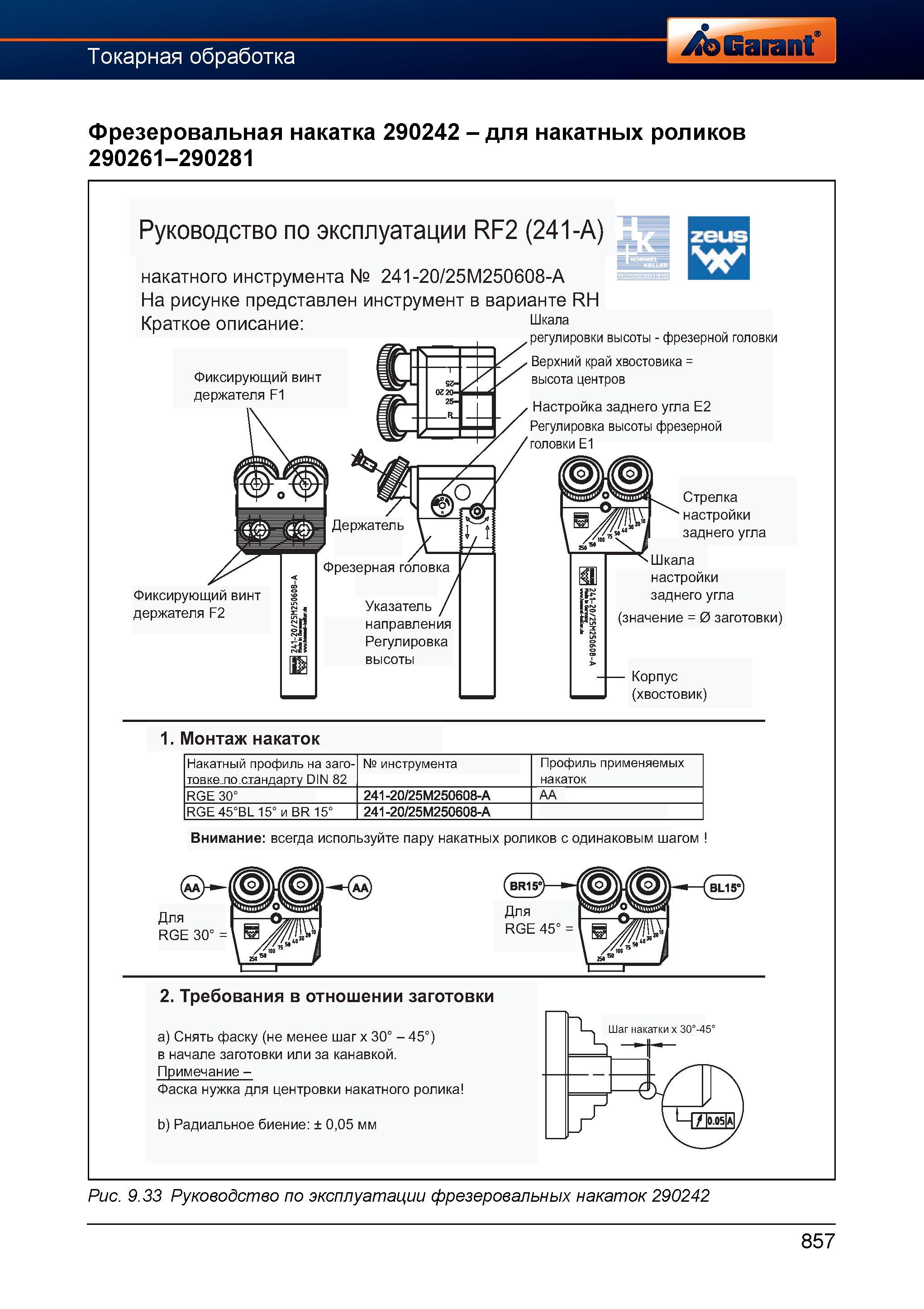

884 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.857

884 Фрезеровальная накатка 290242 - для накатных роликов 290261-290281 Руководство по эксплуатации RF2 (241-A) накатного инструмента № 241-20/ Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 857

Фрезеровальная накатка 290242 - для накатных роликов 290261-290281 Руководство по эксплуатации RF2 (241-A) накатного инструмента № 241-20/

Фрезеровальная накатка 290242 - для накатных роликов 290261-290281 Руководство по эксплуатации RF2 (241-A) накатного инструмента № 241-20/25M250608-A На рисунке представлен инструмент в варианте RH Краткое описание zeus Фиксирующий винт держателя F1 Фиксирующий винт держателя F2 Держатель < Фрезерная головка / НИ ц Указатель / направления 1 Регулировка S высоты > Шкала регулировки высоты - фрезерной головки Верхний край хвостовика = высота центров Настройка заднего угла E2 Регулировка высоты фрезерной головки E1 Стрелка настройки заднего угла Шкала настройки заднего угла (значение = 0 заготовки) Корпус (хвостовик) 1. Монтаж накаток Накатный профиль на заго-товкело -стандарту DIN 82 № инструмента Профиль применяемых накаток RGE 30° 241 -20/25M250608-A AA RGE 45°BL 15° и BR 15° 241 -20/25M250608-A Внимание всегда используйте пару накатных роликов с одинаковым шагом Для RGE 30° = 1 Для RGE 45 2. Требования в отношении заготовки a) Снять фаску (не менее шаг x 30° - 45°) в начале заготовки или за канавкой. Примечание - Фаска нужка для центровки накатного ролика b) Радиальное биение ± 0,05 мм Рис. 9.33 Руководство по эксплуатации фрезеровальных накаток 290242 857
