Фрезерный инструмент Sumitomo Фреза малого диаметра SRF тип наиболее подходит для высокоточного фрезерования алюминия на малогабаритных станках

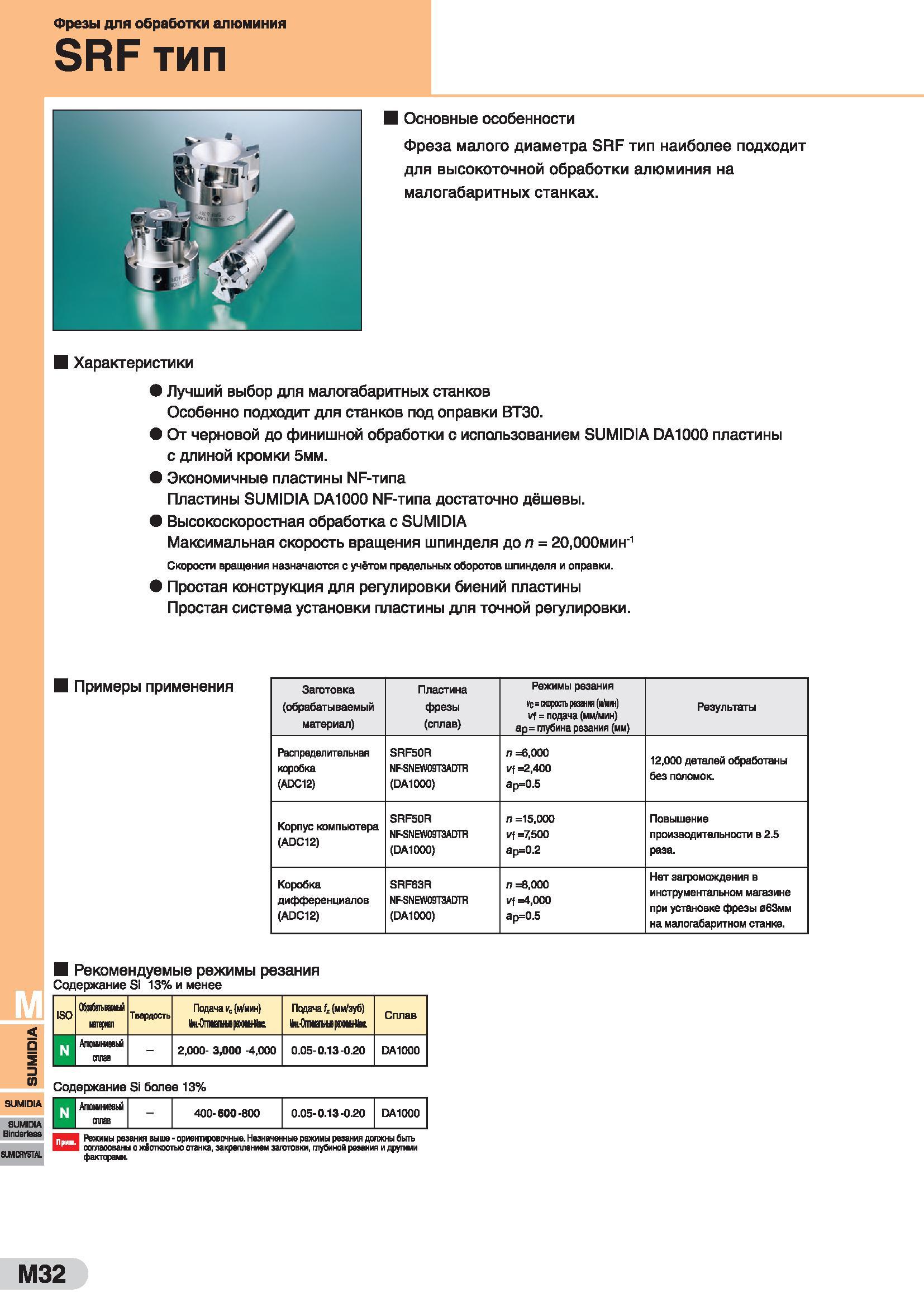

916 Каталог SUMITOMO 2016 Металлорежущий инструмент Пластины Сверла Фрезы Резцы для станков Стр.M32

916 Фрезерный инструмент Sumitomo Фреза малого диаметра SRF тип наиболее подходит для высокоточного фрезерования алюминия на малогабаритных станках Каталог SUMITOMO 2016 Режущий инструмент для металлорежущих станков Сверла твердосплавные и со сменными пластинами Фрезы концевые и насадные Резцы токарные Стр. M32

Фрезерный инструмент Sumitomo Фреза малого диаметра SRF тип наиболее подходит для высокоточного фрезерования алюминия на малогабаритных станках

Фрезерный инструмент Sumitomo Фреза малого диаметра SRF тип наиболее подходит для высокоточного фрезерования алюминия на малогабаритных станках _ Характеристики Лучший выбор для малогабаритных станков Особенно подходит для станков под оправки ВТЗО. От черновой до финишной обработки с использованием SUMIDIA DA1000 пластины с длиной кромки 5мм. Экономичные пластины NF-типа Пластины SUMIDIA DA1000 NF-типа достаточно дёшевы. Высокоскоростная обработка с SUMIDIA Максимальная скорость вращения шпинделя до = 20,000мин1 Скорости вращения назначаются с учётом предельных оборотов шпинделя и оправки. Простая конструкция для регулировки биений пластины Простая система установки пластины для точной регулировки. Примеры применения Заготовка Пластина Режимы резания (обрабатываемый материал) фрезы (сплав) vc=скорость резания (н/ши) vf = подача (нм/мин) ар= глубина резания (нм) Результаты Распределительная коробка (ADC12) SRF50R NF-SNEW09T3ADTR (DA1000) /7=6,000 vf =2,400 ар=0.5 12,000 деталей обработаны без поломок. Корпус компьютера (ADC12) SRF50R =15,000 Повышение NF-SNEW09T3ADTR vf =7,500 производительности в 2.5 (DA1000) вр=0.2 раза. Коробка дифференциалов (ADC12) SRF63R NF-SNEW09T3ADTR (DA1000) =8,000 vf =4,000 Зр=0.5 Нет загромождения в инструментальном магазине при установке фрезы ебЗмм на малогабаритном станке. Рекомендуемые режимы резания Содержание Si 13% и менее 8UMIHA Binderteas ISO ОбрабатваенЛ игерйл Твердость Подача (м иин) Ин'ОпшпмрвшМ Подача fz (ми/зуб) йн-ОпшишрвммНй. Сплав N Алюшмкшй сплав - 2,000- 3,000 -4,000 0.05-0.13 0.20 DA1000 Содержание Si более 13% N Алюиммшй сплав - 400-600-800 0.05-0.13-0.20 DA1000 Режимы резания выше - ориентировочные. Назначенные режимы резания должны быть согласовав С жвсткостъю станка, закреплением заготовки, Шубиной резания и друпши факторам). M32 Фрезы для обработки алюминия SRF тип Основные особенности
