Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

Фрезерный инструмент Pro-X Mill Стабильный стружкоотвод и уменьшение вероятности наростообразования и на липания стружки на переднюю поверхность

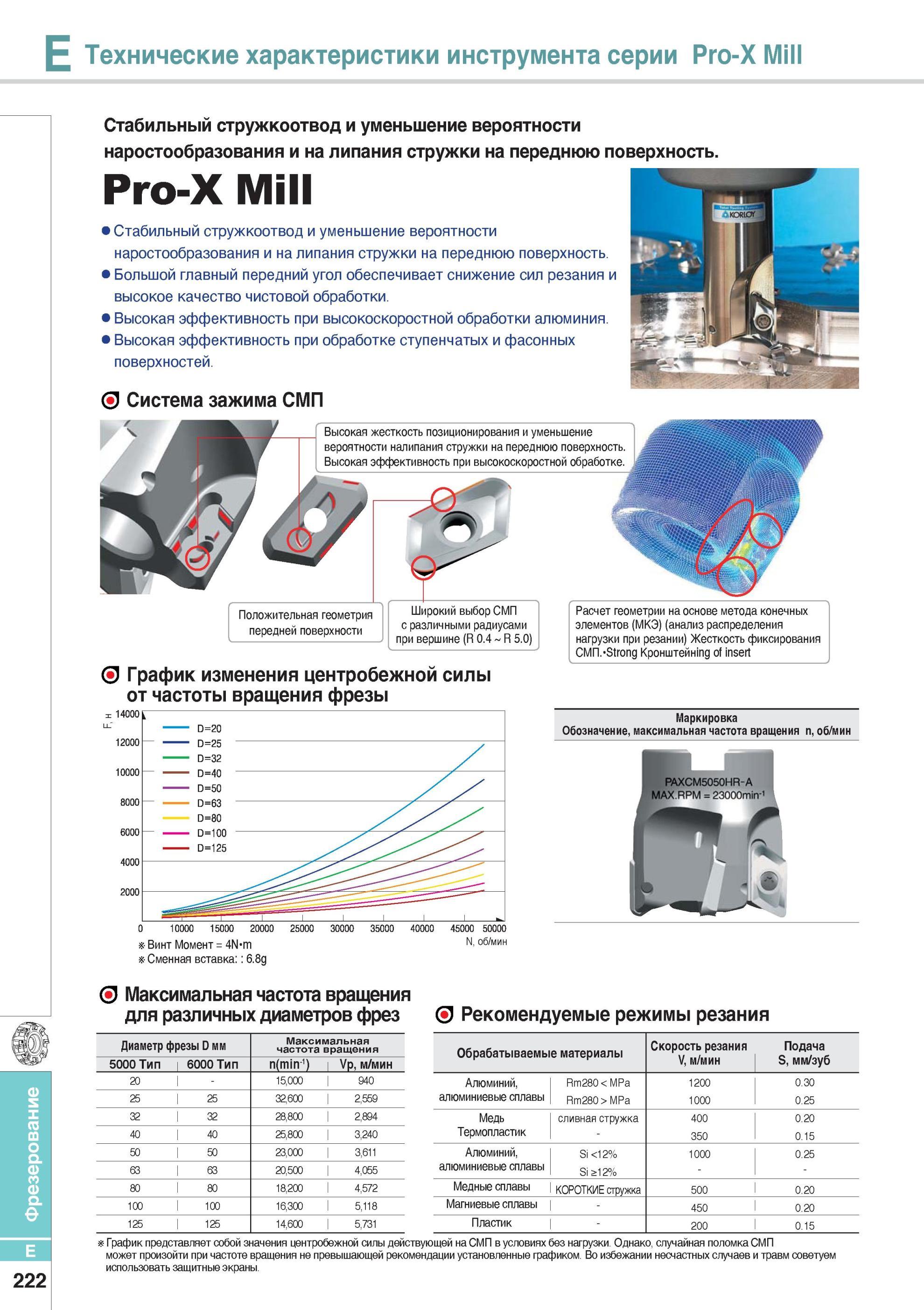

570 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.E222

570 Фрезерный инструмент Pro-X Mill Стабильный стружкоотвод и уменьшение вероятности наростообразования и на липания стружки на переднюю поверхность Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E222

Фрезерный инструмент Pro-X Mill Стабильный стружкоотвод и уменьшение вероятности наростообразования и на липания стружки на переднюю поверхность

Фрезерный инструмент Pro-X Mill Стабильный стружкоотвод и уменьшение вероятности наростообразования и на липания стружки на переднюю поверхность _ Большой главный передний угол обеспечивает снижение сил резания и высокое качество чистовой обработки. Высокая эффективность при высокоскоростной обработки алюминия. Высокая эффективность при обработке ступенчатых и фасонных поверхностей. О Система зажима СМП Высокая жесткость позиционирования и уменьшение вероятности налипания стружки на переднюю поверхность Высокая эффективность при высокоскоростной обработке. Расчет геометрии на основе метода конечных элементов (МКЭ) (анализ распределения нагрузки при резании) Жесткость фиксирования СМП. гопд Кронштейжпд of insert О График изменения центробежной силы от частоты вращения фрезы Маркировка Обозначение, максимальная частота вращения n, об/мин PAXCM5050HR-A MAX R PM = 23000mirv1 Винт Момент= 4N m Сменная вставка 6.8 N, об/мин О Максимальная частота вращения для различных диаметров фрез О Рекомендуемые режимы резания Диаметр фрезы D мм Максимальная частота вращения Обрабатываемые материалы Скорость резания V, м/мин Подача S, мм/зуб 5000 Тип 6000 Тип n(min-1) Ур, м/мин 20 - 15,000 940 Алюминий, Rm280 MPa 1200 0.30 25 25 32,600 2,559 алюминиевые сплавы Rm280 MPa 1000 0.25 32 32 28,800 2,894 Медь сливная стружка 400 0.20 40 40 25,800 3,240 Термопластик - 350 0.15 50 50 23,000 3,611 Алюминий, Si <12% 1000 0.25 63 63 20,500 4,055 алюминиевые сплавы Si >12% 80 80 18,200 4,572 Медные сплавы КОРОТКИЕ стружка 500 0.20 100 100 16,300 5,118 Магниевые сплавы 450 0.20 125 125 14,600 5,731 Пластик 200 0.15 E 222 График представляет собой значения центробежной силы действующей на СМП в условиях без нагрузки. Однако, случайная поломка СМП может произойти при частоте вращения не превышающей рекомендации установленные графиком. Во избежании несчастных случаев и травм советуем использовать защитные экраны. Положительная геометрия передней поверхности Широкий выбор СМП с различными радиусами при вершине (R 0.4 R 5.0) D=20 D=25 D=32 D=40 D=50 D=63 D=80 D=100 D=125 0 10000 15000 20000 25000 30000 35000 40000 45000 50000 c 140001 12000 -10000 -8000 -6000 -4000 -2000 - Фрезерование Фрезы Korloy со сменными режущими пластинами Технические характеристики инструмента серии Pro-X Mill Стабильный стружкоотвод и уменьшение вероятности наростообразования и на липания стружки на переднюю поверхность.
