MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)




1076 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.K120

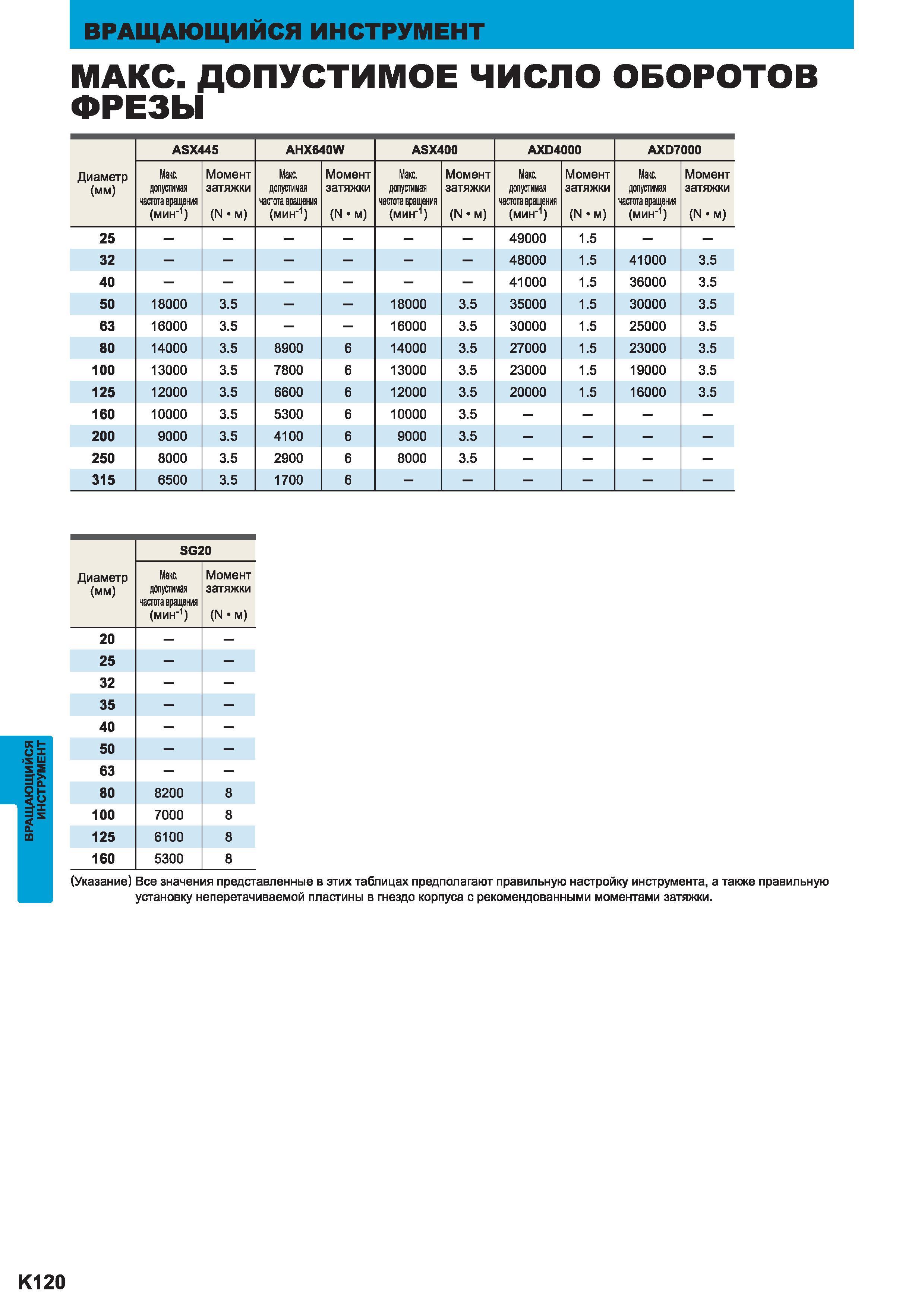

1076 Фрезерный инструмент Mitsubishi МАКС ДОПУСТИМОЕ ЧИСЛО ОБОРОТОВ ФРЕЗЫ Диаметр (мм) ASX445 AHX640W ASX400 AXD4000 AXD7000 Макс допустимая частота в Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. K120

Фрезерный инструмент Mitsubishi МАКС ДОПУСТИМОЕ ЧИСЛО ОБОРОТОВ ФРЕЗЫ Диаметр (мм) ASX445 AHX640W ASX400 AXD4000 AXD7000 Макс допустимая частота в

Фрезерный инструмент Mitsubishi МАКС. ДОПУСТИМОЕ ЧИСЛО ОБОРОТОВ ФРЕЗЫ Диаметр (мм) ASX445 AHX640W ASX400 AXD4000 AXD7000 Макс. допустимая частота врашения (мин"'') Момент затяжки (N/м) Макс. допустимая чаша врашения (мин"'') Момент затяжки (N/м) Макс. допустимая частота врашения (мин"'') Момент затяжки (N/м) Макс. допустимая частота врашения (мин"'1) Момент затяжки (N/м) Макс. допустимая частота врашения (мин"'') Момент затяжки (N/м) 25 49000 1.5 - 32 48000 1.5 41000 3.5 40 41000 1.5 36000 3.5 50 18000 3.5 18000 3.5 35000 1.5 30000 3.5 63 16000 3.5 16000 3.5 30000 1.5 25000 3.5 80 14000 3.5 8900 6 14000 3.5 27000 1.5 23000 3.5 100 13000 3.5 7800 6 13000 3.5 23000 1.5 19000 3.5 125 12000 3.5 6600 6 12000 3.5 20000 1.5 16000 3.5 160 10000 3.5 5300 6 10000 3.5 200 9000 3.5 4100 6 9000 3.5 250 8000 3.5 2900 6 8000 3.5 315 6500 3.5 1700 6 Диаметр (мм) SG20 Макс. допустимая частота вращения (мин-1) Момент затяжки (N/м) 20 - 25 - 32 35 40 50 63 80 8200 8 100 7000 8 125 6100 8 160 5300 8 (Указание) Все значения представленные в этих таблицах предполагают правильную настройку инструмента а также правильную установку не перетачиваемой пластины в гнездо корпуса с рекомендованными моментами затяжки. К120 ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ
