HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

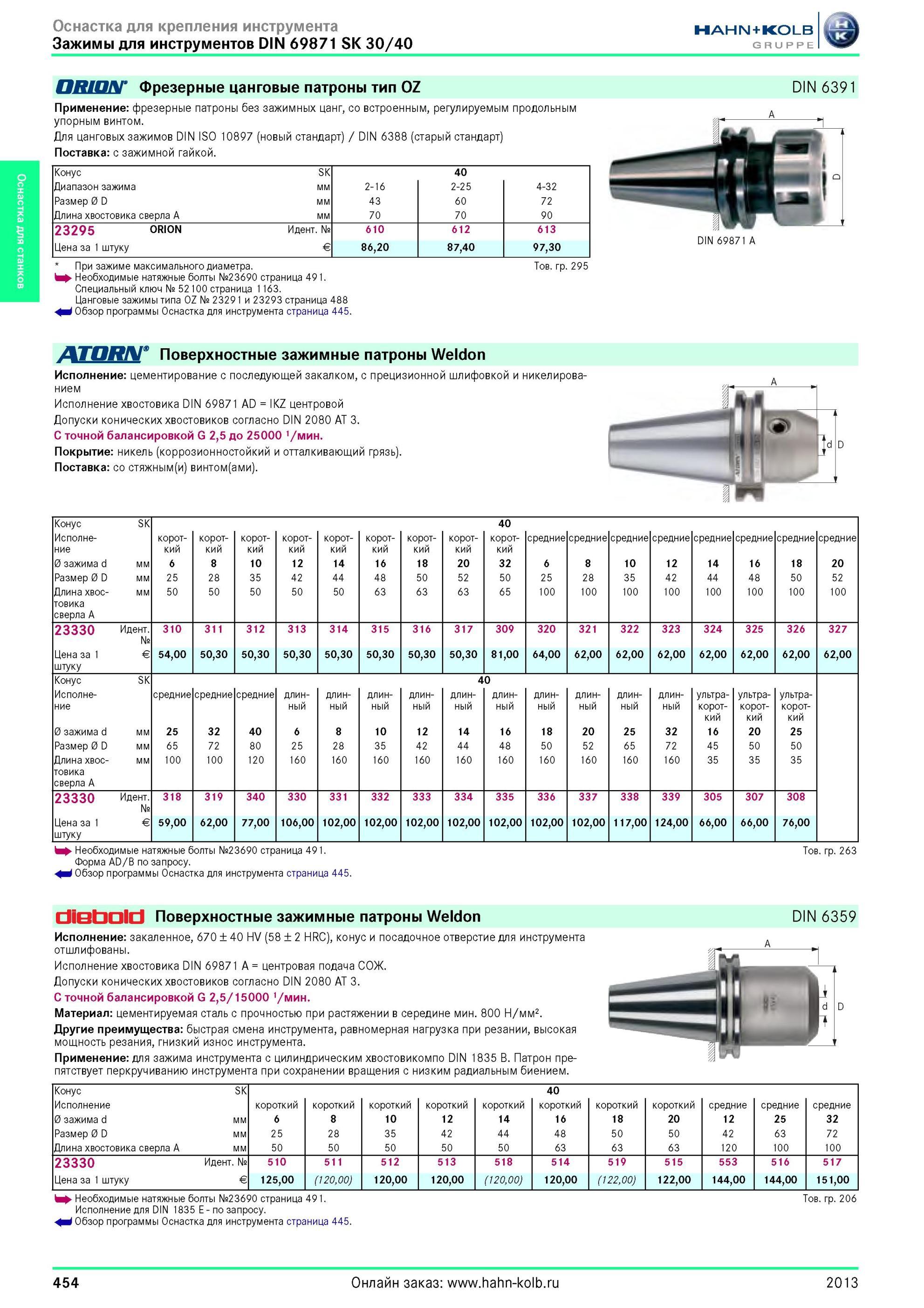

454 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.454

454 Фрезерные цанговые патроны тип OZ от Hahn+Kolb Применение фрезерные патроны без зажимных цанг, со встроенным, регулируемым продольным упорным винтом. Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 454

Фрезерные цанговые патроны тип OZ от Hahn+Kolb Применение фрезерные патроны без зажимных цанг, со встроенным, регулируемым продольным упорным винтом.

Фрезерные цанговые патроны тип OZ от Hahn+Kolb Применение фрезерные патроны без зажимных цанг, со встроенным, регулируемым продольным упорным винтом. Для цанговых зажимов DIN ISO 10897 (новый стандарт) / DIN 6388 (старый стандарт) Поставка с зажимной гайкой. При зажиме максимального диаметра. h Необходимые натяжные болты №23690 страница 491. Специальный ключ № 52100 страница 1163. Цанговые зажимы типа OZ № 23291 и 23293 страница 488 i Обзор программы Оснастка для инструмента страница 445. DIN 6391 Конус SK 40 Диапазон зажима мм 2-16 2-25 4-32 Размер 0 D мм 43 60 72 Длина хвостовика сверла A мм 70 70 90 23295 ORION Идентификационный номер № 610 612 613 Цена за 1 штуку Евро € 86,20 87,40 97,30 Товарная группа 295 DIN 69871 A A ATORIM' Поверхностные зажимные патроны Weldon Исполнение цементирование с последующей закалком, с прецизионной шлифовкой и никелированием Исполнение хвостовика DIN 69871 AD IKZ центровой Допуски конических хвостовиков согласно DIN 2080 AT 3. С точной балансировкой G 2,5 до 25000 1/мин. Покрытие никель (коррозионностойкий и отталкивающий грязь). Поставка со стяжным(и) винтом(ами). D Конус Исполне- ние 0 зажима d Размер 0 D Длина хвостовика сверла A SK мм корот- кий 6 25 50 корот- кий 8 28 50 корот- кий 10 35 50 корот- кий 12 42 50 корот- кий 14 44 50 корот- кий 16 48 63 корот- кий 18 50 63 корот- кий 20 52 63 40 корот- кий 32 50 65 средние 6 25 100 средние 8 28 100 средние 10 35 100 средние 12 42 100 средние 14 44 100 средние 16 48 100 средние 18 50 100 средние 20 52 100 23330 Цена за 1 штуку Идентификационный номер № Евро € 310 311 312 313 314 315 316 317 309 320 321 322 323 324 325 326 327 54,00 50,30 50,30 50,30 50,30 50,30 50,30 50,30 81,00 64,00 62,00 62,00 62,00 62,00 62,00 62,00 62,00 Конус SK 40 Исполне- средние средние средние длин- длин- длин- длин- длин- длин- длин- длин- длин- длин- ультра- ультра- ультра- ние ный ный ный ный ный ный ный ный ный ный корот- корот- корот- кий кий кий 0 зажима d мм 25 32 40 6 8 10 12 14 16 18 20 25 32 16 20 25 Размер 0 D мм 65 72 80 25 28 35 42 44 48 50 52 65 72 45 50 50 Длина хвос- мм 100 100 120 160 160 160 160 160 160 160 160 160 160 35 35 35 товика сверла A 23330 Идентификационный номер № 318 319 340 330 331 332 333 334 335 336 337 338 339 305 307 308 Цена за 1 Евро € 59,00 62,00 77,00 106,00 102,00 102,00 102,00 102,00 102,00 102,00 102,00 117,00 124,00 66,00 66,00 76,00 штуку h Необходимые натяжные болты №23690 страница 491. Товарная группа 263 Форма AD/B по запросу. i Обзор программы Оснастка для инструмента страница 445. rliRhnlrl Поверхностные зажимные патроны Weldon Исполнение закаленное, 670 ± 40 HV (58 ± 2 HRC), конус и посадочное отверстие для инструмента отшлифованы. Исполнение хвостовика DIN 69871 A центровая подача СОЖ. Допуски конических хвостовиков согласно DIN 2080 AT 3. С точной балансировкой G 2,5/15000 1/мин. Материал цементируемая сталь с прочностью при растяжении в середине мин. 800 Н/мм2. Другие преимущества быстрая смена инструмента, равномерная нагрузка при резании, высокая мощность резания, гнизкий износ инструмента. Применение для зажима инструмента с цилиндрическим хвостовикомпо DIN 1835 B. Патрон препятствует перкручиванию инструмента при сохранении вращения с низким радиальным биением. DIN 6359 A D Конус SK 40 Исполнение короткий короткий короткий короткий короткий короткий короткий короткий средние средние средние 0 зажима d мм 6 8 10 12 14 16 18 20 12 25 32 Размер 0 D мм 25 28 35 42 44 48 50 50 42 63 72 Длина хвостовика сверла A мм 50 50 50 50 50 63 63 63 120 100 100 23330 Идентификационный номер № 510 511 512 513 518 514 519 515 553 516 517 Цена за 1 штуку Евро € 125,00 (120,00) 120,00 120,00 (120,00) 120,00 (122,00) 122,00 144,00 144,00 151,00 h Необходимые натяжные болты №23690 страница 491. Товарная группа 206 Исполнение для DIN 1835 E по запросу. i Обзор программы Оснастка для инструмента страница 445. 454 Онлайн заказ www.hahn-kdb.ru 2013
