HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

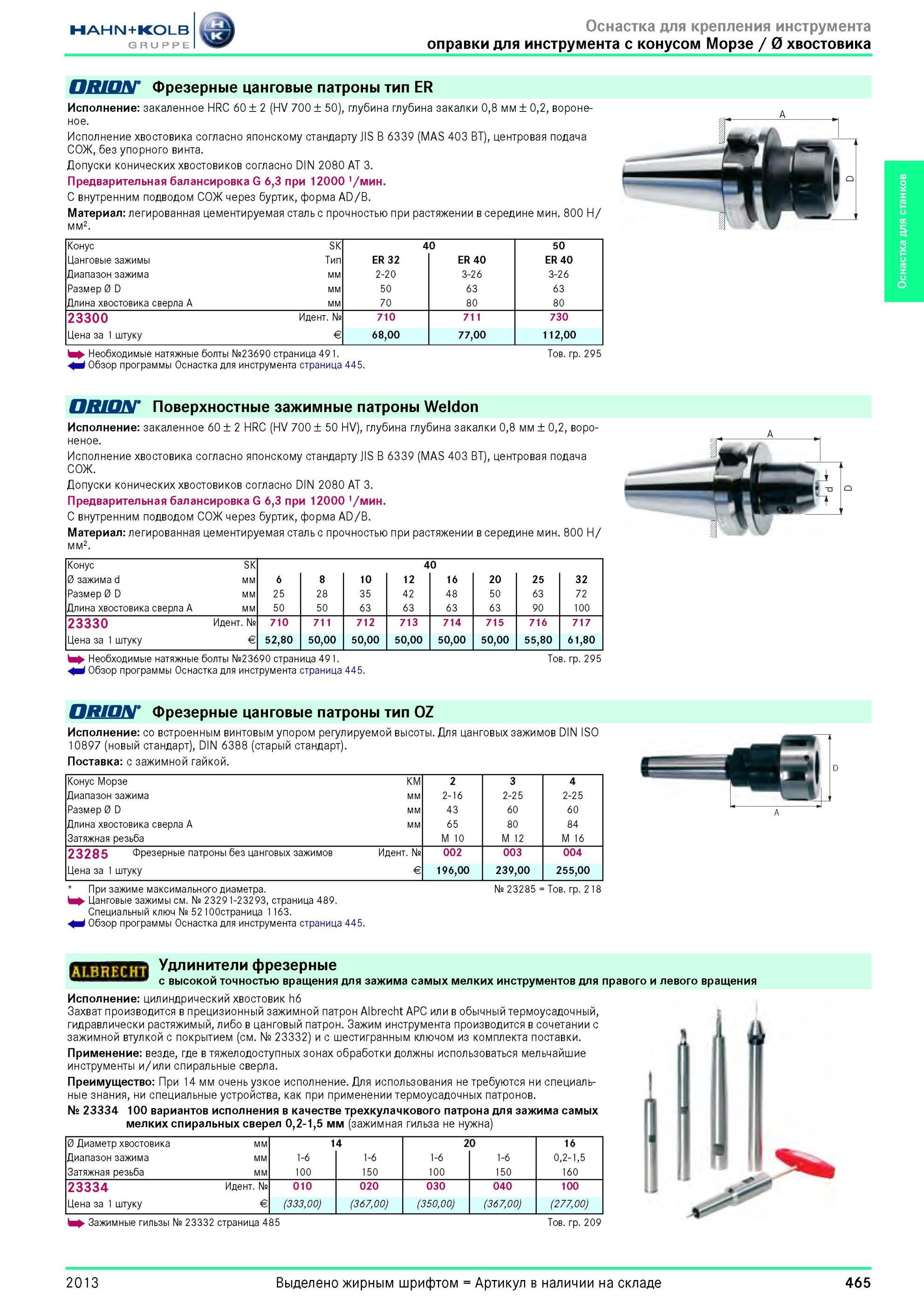

465 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.465

465 Фрезерные цанговые патроны тип ER от Hahn Kolb Исполнение закаленное HRC 60 ± 2 (HV 700 ± 50), глубина глубина закалки 0,8 мм ± 0,2, вороненое. Исполн Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 465

Фрезерные цанговые патроны тип ER от Hahn Kolb Исполнение закаленное HRC 60 ± 2 (HV 700 ± 50), глубина глубина закалки 0,8 мм ± 0,2, вороненое. Исполн

Фрезерные цанговые патроны тип ER от Hahn Kolb Исполнение закаленное HRC 60 ± 2 (HV 700 ± 50), глубина глубина закалки 0,8 мм ± 0,2, вороненое. Исполнение хвостовика согласно японскому стандарту JIS В 6339 (MAS 403 ВТ), центровая подача СОЖ, без упорного винта. Допуски конических хвостовиков согласно DIN 2080 AT 3. Предварительная балансировка G 6,3 при 12000 1/мин. С внутренним подводом СОЖ через буртик, форма AD/В. Материал легированная цементируемая сталь с прочностью при растяжении в середине мин. 800 Н/ мм2. A Конус SK 40 50 Цанговые зажимы Тип ER 32 ER 40 ER 40 Диапазон зажима мм 2-20 3-26 3-26 Размер 0 D мм 50 63 63 Длина хвостовика сверла A мм 70 80 80 23300 Идентификационный номер № 710 711 730 Цена за 1 штуку Евро € 68,00 77,00 112,00 h Необходимые натяжные болты №23690 страница 491. Товарная группа 295 i Обзор программы Оснастка для инструмента страница 445. ПНЮ1М' Поверхностные зажимные патроны Weldon Исполнение закаленное 60 ± 2 HRC (HV 700 ± 50 HV), глубина глубина закалки 0,8 мм ± 0,2, вороненое. Исполнение хвостовика согласно японскому стандарту JIS В 6339 (MAS 403 В центровая подача СОЖ. Допуски конических хвостовиков согласно DIN 2080 AT 3. Предварительная балансировка G 6,3 при 12000 1/мин. С внутренним подводом СОЖ через буртик, форма AD/В. Материал легированная цементируемая сталь с прочностью при растяжении в середине мин. 800 Н/ мм2. Конус SK 40 0 зажима d мм 6 8 10 12 16 20 25 32 Размер 0 D мм 25 28 35 42 48 50 63 72 Длина хвостовика сверла A мм 50 50 63 63 63 63 90 100 23330 Идентификационный номер № 710 711 712 713 714 715 716 717 Цена за 1 штуку Евро € 52,80 50,00 50,00 50,00 50,00 50,00 55,80 61,80 h Необходимые натяжные болты №23690 страница 491. Товарная группа 295 i Обзор программы Оснастка для инструмента страница 445. OHtOIM’ Фрезерные цанговые патроны тип OZ Исполнение со встроенным винтовым упором регулируемой высоты. Для цанговых зажимов DIN ISO 10897 (новый стандарт), DIN 6388 (старый стандарт). Поставка с зажимной гайкой. Конус Морзе КМ 2 3 4 Диапазон зажима мм 2-16 2-25 2-25 Размер 0 D мм 43 60 60 Длина хвостовика сверла A мм 65 80 84 Затяжная резьба M 10 M 12 M 16 23285 Фрезерные патроны без цанговых зажимов Идентификационный номер № 002 003 004 Цена за 1 штуку Евро € 196,00 239,00 255,00 A При зажиме максимального диаметра. h Цанговые зажимы см. № 23291-23293, страница 489. Специальный ключ № 52100страница 1163. i Обзор программы Оснастка для инструмента страница 445. № 23285 Товарная группа 218 Удлинители фрезерные (нВвнИИИР с высокой точностью вращения для зажима самых мелких инструментов для правого и левого вращения Исполнение цилиндрический хвостовик h6 Захват производится в прецизионный зажимной патрон Albrecht APC или в обычный термоусадочный, гидравлически растяжимый, либо в цанговый патрон. Зажим инструмента производится в сочетании с зажимной втулкой с покрытием (см. № 23332) и с шестигранным ключом из комплекта поставки. Применение везде, где в тяжелодоступных зонах обработки должны использоваться мельчайшие инструменты и/или спиральные сверла. Преимущество При 14 мм очень узкое исполнение. Для использования не требуются ни специальные знания, ни специальные устройства, как при применении термоусадочных патронов. № 23334 100 вариантов исполнения в качестве трехкулачкового патрона для зажима самых мелких спиральных сверел 0,2-1,5 мм (зажимная гильза не нужна) 0 Диаметр хвостовика мм 14 20 16 Диапазон зажима мм 1-6 1-6 1-6 1-6 0,2-1,5 Затяжная резьба мм 100 150 100 150 160 23334 Идентификационный номер № 010 020 030 040 100 Цена за 1 штуку Евро € (333,00) (367,00) (350,00) (367,00) (277,00) Зажимные гильзы № 23332 страница 485 Товарная группа 209 2013 465 Оснастка для станков
