SUMITOMO | Каталог SUMITOMO 2016 Инструмент металлорежущий для станков (Всего 976 стр.)

Фрезерная обработка металлов на станках Возможные проблемы при фрезеровании металлорежущим инструментом и пути их решения Примеры и рекомендации

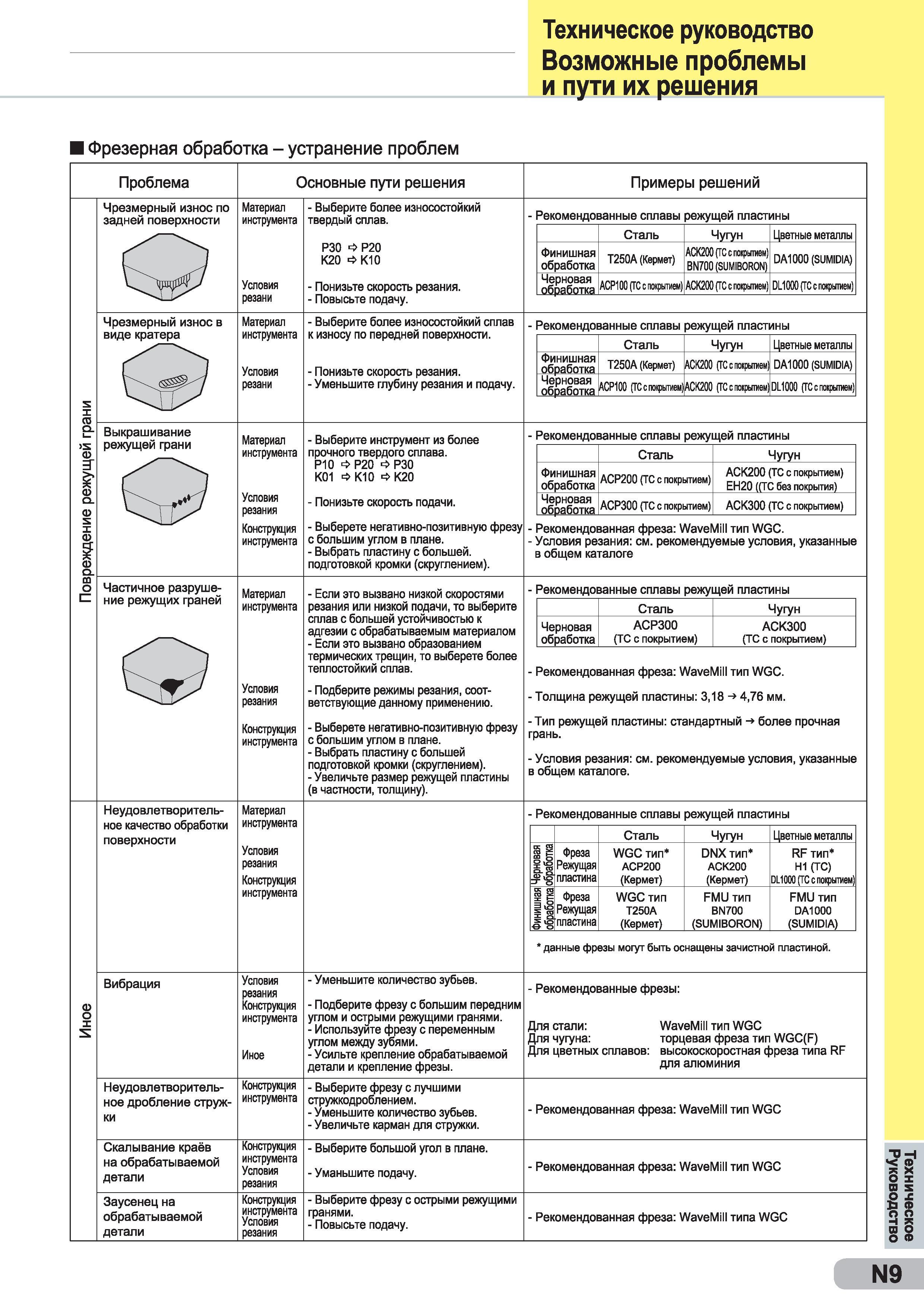

939 Каталог SUMITOMO 2016 Металлорежущий инструмент Пластины Сверла Фрезы Резцы для станков Стр.N9

939 Фрезерная обработка металлов на станках Возможные проблемы при фрезеровании металлорежущим инструментом и пути их решения Примеры и рекомендации Каталог SUMITOMO 2016 Режущий инструмент для металлорежущих станков Сверла твердосплавные и со сменными пластинами Фрезы концевые и насадные Резцы токарные Стр. N9

Фрезерная обработка металлов на станках Возможные проблемы при фрезеровании металлорежущим инструментом и пути их решения Примеры и рекомендации

Фрезерная обработка металлов на станках Возможные проблемы при фрезеровании металлорежущим инструментом и пути их решения Примеры и рекомендации _ решений Чрезмерный износ по задней поверхности Материал инструмента Условия резани - Выберите более износостойкий твердый сплав. РЗО О Р20 К20 К10 - Понизьте скорость резания. - Повысьте подачу. - Рекомендованные сплавы режущей пластины Сталь Чугун Цветные металлы Финишная обработка T250A (Кермет) АСК200 (ТС с покрытием) BN700 (SUMIBORON) DA1 ООО (SUMIDIA) Черновая обработка АСР100 (ГС с покрытием) АСК200 (ТС с покрытием DL1000 (ТС с покрытием) Чрезмерный износ в виде кратера CD О. Э" а> а. а> s X а> а> Материал инструмента Условия резани - Выберите более износостойкий сплав к износу по передней поверхности. Понизьте скорость резания. Уменьшите глубину резания и подачу. - Рекомендованные сплавы режущей пластины Сталь Чугун Цветные металлы Финишная обработка T250A (Кермет) АСК200 (ГС с покрытием DA1000 (SUMIDIA) Черновая обработка АСР100 (ТС с покрытием АСК200 (ГС с покрытием DL1000 (ГС с покрытием) Выкрашивание режущей грани Материал инструмента Условия резания Конструкция инструмента - Выберите инструмент из более прочного твердого сплава. Р10 => Р20 РЗО К01 К10 = > К20 - Понизьте скорость подачи. - Выберете негативно-позитивную фрезу с большим углом в плане. - Выбрать пластину с большей, подготовкой кромки (скруглением). - Рекомендованные сплавы режущей пластины Стапь Чугун Финишная обработка АСР200 (ТС с покрытием) АСК200 (ТС с покрытием) ЕН20 ((ТС без покрытия) Черновая обработка АСРЗОО (ТС с покрытием) АСКЗОО (ТС с покрытием) Рекомендованная фреза: WaveMill тип WGC. - Условия резания: см. рекомендуемые условия, указанные в общем каталоге о С Частичное разрушение режущих граней Материал инструмента Условия резания Конструкция инструмента - Если это вызвано низкой скоростями резания или низкой подачи, то выберите сплав с большей устойчивостью к адгезии с обрабатываемым материалом - Если это вызвано образованием термических трещин, то выберете более теплостойкий сплав. - Подберите режимы резания, соответствующие данному применению. - Выберете негативно-позитивную фрезу с большим углом в плане. - Выбрать пластину с большей подготовкой кромки (скруглением). - Увеличьте размер режущей пластины (в частности, толщину). - Рекомендованные сплавы режущей пластины Сталь Чугун Черновая обработка АСРЗОО (ТС с покрытием) АСКЗОО (ТС с покрытием) - Рекомендованная фреза: WaveMill тип WGC. - Толщина режущей пластины: 3,18 - 4,76 мм. -Тип режущей пластины: стандартный - более прочная грань. - Условия резания: см. рекомендуемые условия, указанные в общем каталоге. Неудовлетворительное качество обработки поверхности Материал инструмента Условия резания Конструкция инструмента - Рекомендованные сплавы режущей пластины Сталь Чугун Цветные металлы Черновая обработка Фреза Режущая пластина WGC тип АСР200 (Кермет) DNX тип АСК200 (Кермет) RF тип Н1 (ТС) DL1000 (ТС с покрытием) Финишная обработка Фреза Режущая пластина WGC тип Т250А (Кермет) FMU тип BN700 (SUMIBORON) FMU тип DA1 ООО (SUMIDIA) данные фрезы могут быть оснащены зачистной пластиной. Вибрация а) о X Условия резания Конструкция инструмента Иное - Уменьшите количество зубьев. - Подберите фрезу с большим передним углом и острыми режущими гранями. - Используйте фрезу с переменным углом между зубями. - Усильте крепление обрабатываемой детали и крепление фрезы. - Рекомендованные фрезы: Для стали: WaveMill тип WGC Для чугуна: торцевая фреза тип WGC(F) Для цветных сплавов: высокоскоростная фреза типа RF для алюминия Неудовлетворительное дробление стружки Конструкция инструмента - Выберите фрезу с лучшими стружкодроблением. - Уменьшите количество зубьев. - Увеличьте карман для стружки. - Рекомендованная фреза: WaveMill тип WGC Скалывание краёв на обрабатываемой детали Конструкция инструмента Условия резания Выберите большой угол в плане. Уменьшите подачу. - Рекомендованная фреза: WaveMill тип WGC Заусенец на обрабатываемой детали Конструкция инструмента Условия резания - Выберите фрезу с острыми режущими гранями. - Повысьте подачу. - Рекомендованная фреза: WaveMill типа WGC N9 Техническое Руководство Техническое руководство Фрезерная обработка - устранение проблем Проблема Основные пути решения
