Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

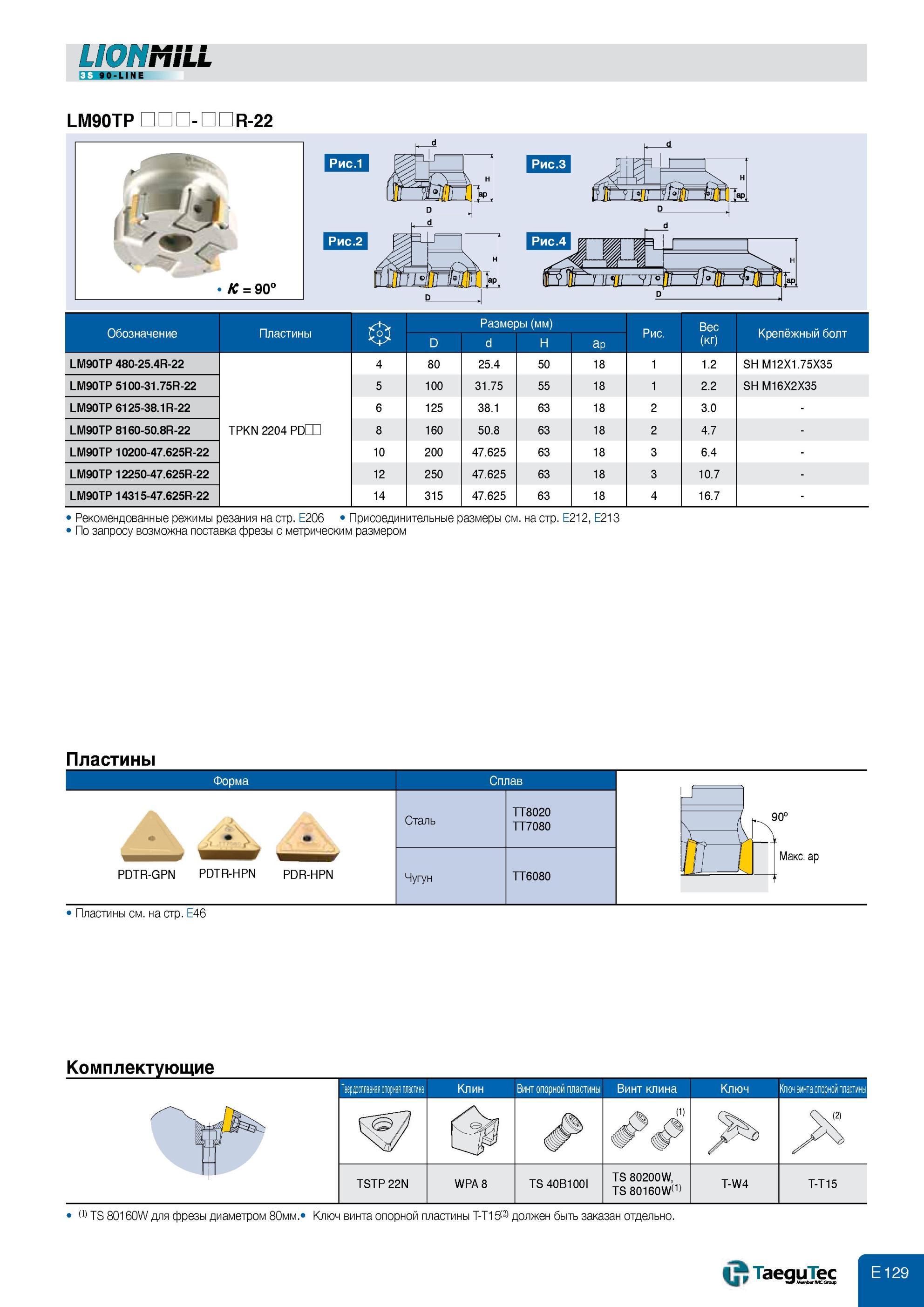

597 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E129

597 Фреза Taegutec со сменными режущими твердосплавными пластинами LIONMILL Обозначение позиции Размеры Фрезерная обработка Главный угол в плане 90 град Ключ Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E129

Фреза Taegutec со сменными режущими твердосплавными пластинами LIONMILL Обозначение позиции Размеры Фрезерная обработка Главный угол в плане 90 град Ключ

Фреза Taegutec со сменными режущими твердосплавными пластинами LIONMILL Обозначение позиции Размеры Фрезерная обработка Главный угол в плане 90 град Ключ винта плас LIONMiLL fimo -LINE LM90TP - R-22 Обозначение Пластины D Размеры (мм) d H ap Рис. Вес (кг) Крепёжный болт LM90TP 480-25.4R-22 4 80 25.4 50 18 1 1.2 SH M12X1.75X35 LM90TP 5100-31.75R-22 5 100 31.75 55 18 1 2.2 SH M16X2X35 LM90TP 6125-38.1R-22 6 125 38.1 63 18 2 3.0 - LM90TP 8160-50.8R-22 TPKN 2204 PDm 8 160 50.8 63 18 2 4.7 - LM90TP 10200-47.625R-22 10 200 47.625 63 18 3 6.4 - LM90TP 12250-47.625R-22 12 250 47.625 63 18 3 10.7 - LM90TP 14315-47.625R-22 14 315 47.625 63 18 4 16.7 - Рекомендованные режимы резания на стр. E206 Присоединительные размеры см. на стр. E212, E213 По запросу возможна поставка фрезы с метрическим размером Пластины Форма Сплав Сталь TT8020 TT7080 PDTR-GPN PDTR-HPN PDR-HPN Чугун TT6080 Пластины см. на стр. E46 Комплектующие Твердосплавная опорная пластина Клин Винт опорной пластины Винт клина Ключ Ключ винта опорной пластины # TSTP 22N WPA 8 TS 40B100I TS 80200W, TS 80160W(1) T-W4 T-T15 (1) TS 80160W для фрезы диаметром 80мм.Ключ винта опорной пластины T-T15(2) должен быть заказан отдельно.
