Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

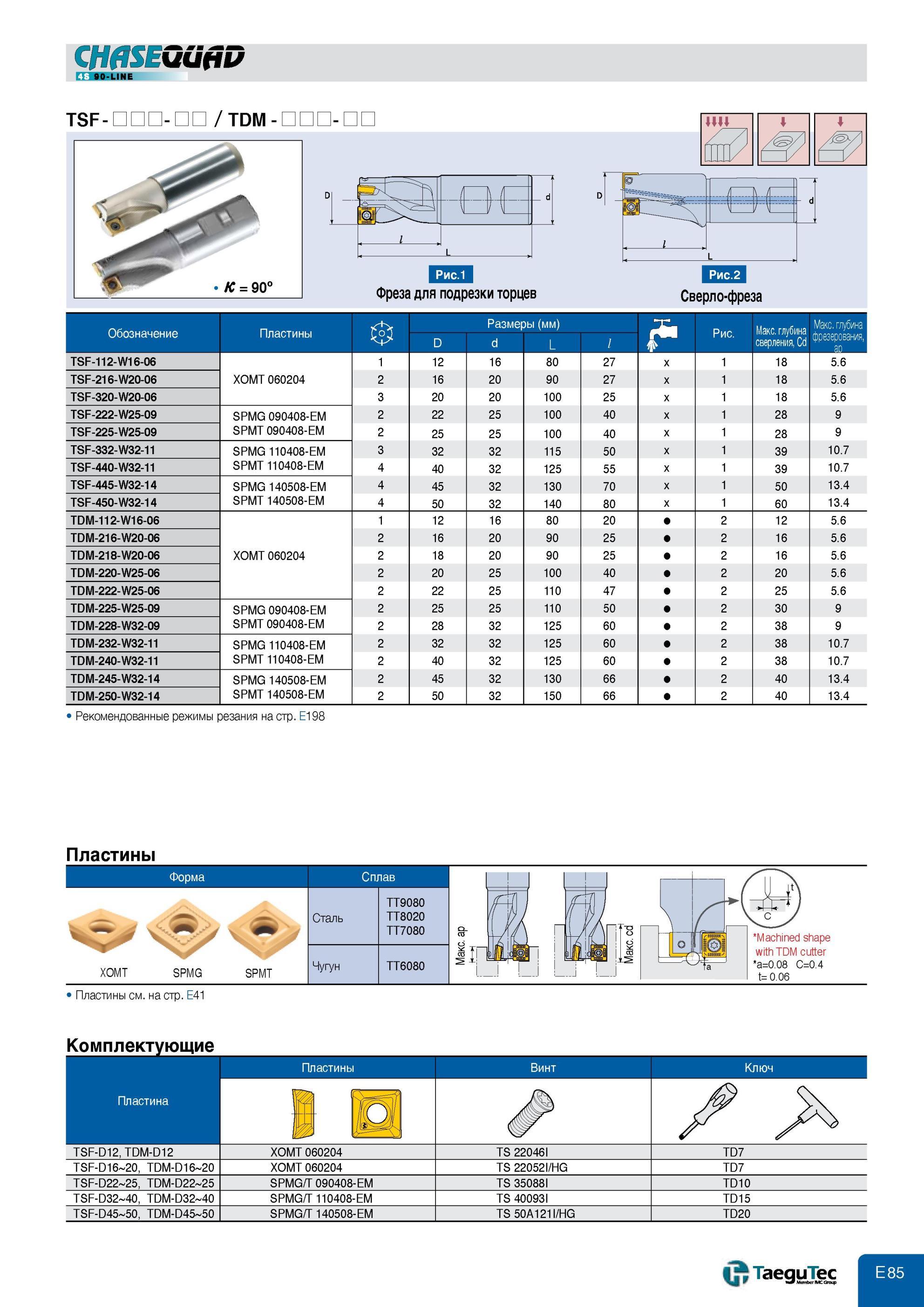

553 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E85

553 Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEQUAD Главный угол в плане 90 градусов Обозначение позиции Размеры Сверло-фреза для под Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E85

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEQUAD Главный угол в плане 90 градусов Обозначение позиции Размеры Сверло-фреза для под

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEQUAD Главный угол в плане 90 градусов Обозначение позиции Размеры Сверло-фреза для подрезки торц СHflSEGueP 90-LINE TSF-/ TDM К = 90° Фреза для подрезки торцев Сверло-фреза Обозначение Пластины D Размеры (мм) d L rSi F1 Рис. МКЙ Ма TSF-112-W16-06 XOMT 060204 1 12 16 80 27 x 1 18 5.6 TSF-216-W20-06 2 16 20 90 27 x 1 18 5.6 TSF-320-W20-06 3 20 20 100 25 x 1 18 5.6 TSF-222-W25-09 SPMG 090408-EM SPMT 090408-EM 2 22 25 100 40 x 1 28 9 TSF-225-W25-09 2 25 25 100 40 x 1 28 9 TSF-332-W32-11 SPMG 110408-EM SPMT 110408-EM 3 32 32 115 50 x 1 39 10.7 TSF-440-W32-11 4 40 32 125 55 x 1 39 10.7 TSF-445-W32-14 SPMG 140508-EM SPMT 140508-EM 4 45 32 130 70 x 1 50 13.4 TSF-450-W32-14 4 50 32 140 80 x 1 60 13.4 TDM-112-W16-06 XOMT 060204 1 12 16 80 20 2 12 5.6 TDM-216-W20-06 2 16 20 90 25 2 16 5.6 TDM-218-W20-06 2 18 20 90 25 2 16 5.6 TDM-220-W25-06 2 20 25 100 40 2 20 5.6 TDM-222-W25-06 2 22 25 110 47 2 25 5.6 TDM-225-W25-09 SPMG 090408-EM SPMT 090408-EM 2 25 25 110 50 2 30 9 TDM-228-W32-09 2 28 32 125 60 2 38 9 TDM-232-W32-11 SPMG 110408-EM SPMT 110408-EM 2 32 32 125 60 2 38 10.7 TDM-240-W32-11 2 40 32 125 60 2 38 10.7 TDM-245-W32-14 SPMG 140508-EM SPMT 140508-EM 2 45 32 130 66 2 40 13.4 TDM-250-W32-14 2 50 32 150 66 2 40 13.4 Рекомендованные режимы резания на стр. E198 Пластины Форма Сплав XOMT SPMG SPMT Сталь TT9080 TT8020 TT7080 Чугун TT6080 Пластины см. на стр. E41 Комплектующие Пластины Винт Ключ Пластина Ef f TSF-D12, TDM-D12 XOMT 060204 TS 22046I TD7 TSF-D16 20, TDM-D16 20 XOMT 060204 TS 22052I/HG TD7 TSF-D22 25, TDM-D22 25 SPMG/T 090408-EM TS 35088I TD10 TSF-D32 40, TDM-D32 40 SPMG/T 110408-EM TS 40093I TD15 TSF-D45 50, TDM-D45 50 SPMG/T 140508-EM TS 50A121I/HG TD20 'Machined shape with TDM cutter a=0.08 C=0.4 t= 0.06_
