Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

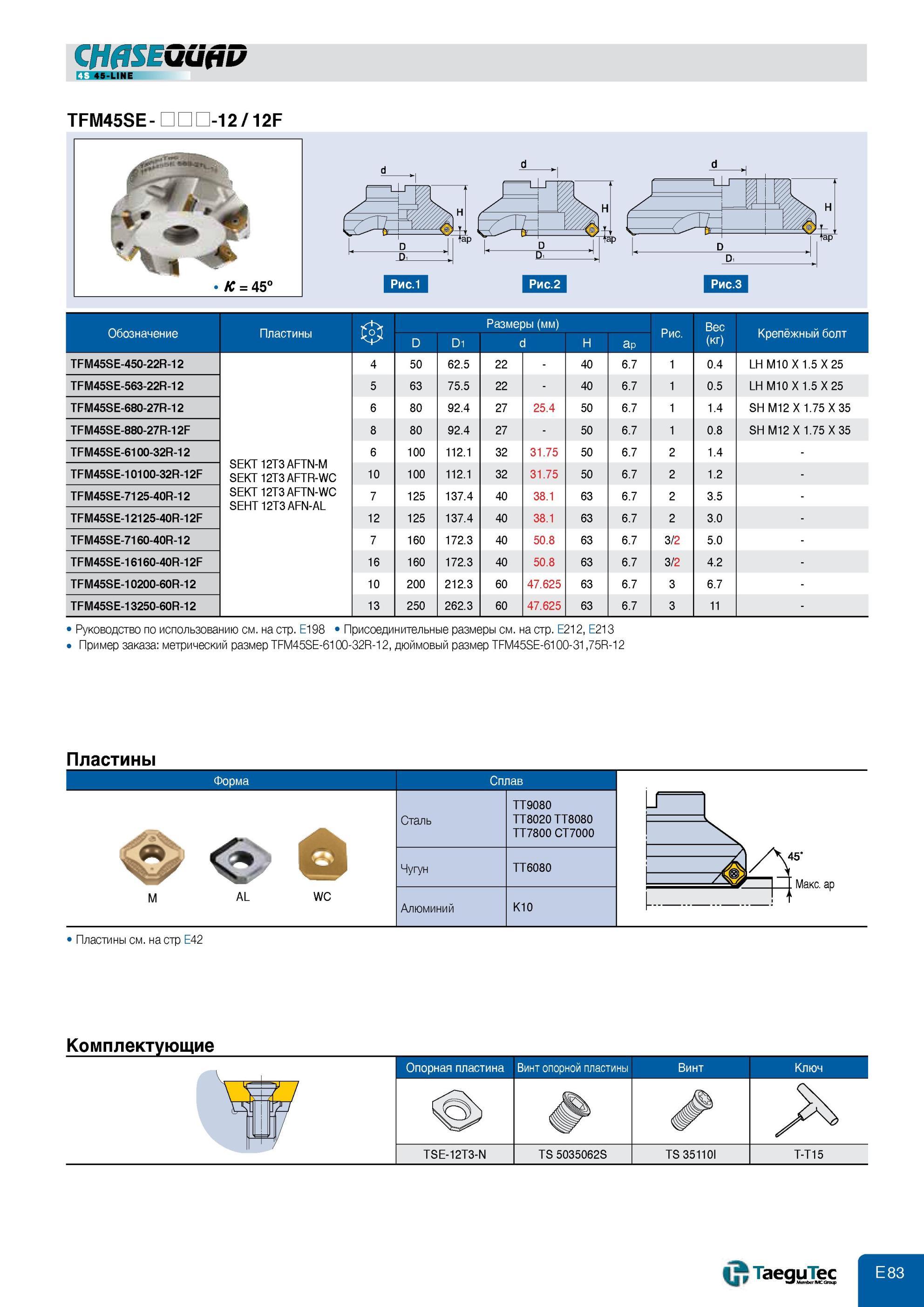

551 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E83

551 Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEQUAD Главный угол в плане 45 градусов Обозначение позиции Размеры крепление на оправку Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E83

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEQUAD Главный угол в плане 45 градусов Обозначение позиции Размеры крепление на оправку

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEQUAD Главный угол в плане 45 градусов Обозначение позиции Размеры крепление на оправку квадратны CHflSEGufiD 45-LINE TFM45SE- -/ 12F Обозначение Пластины Размеры (мм) D D1 d H ap Рис. Вес (кг) Крепёжный болт TFM45SE-450-22R-12 4 50 62.5 22 - 40 6.7 1 0.4 LH M10 X 1.5 X 25 TFM45SE-563-22R-12 5 63 75.5 22 - 40 6.7 1 0.5 LH M10 X 1.5 X 25 TFM45SE-680-27R-12 6 80 92.4 27 25.4 50 6.7 1 1.4 SH M12 X 1.75 X 35 TFM45SE-880-27R-12F 8 80 92.4 27 - 50 6.7 1 0.8 SH M12 X 1.75 X 35 TFM45SE-6100-32R-12 SEKT 12T3 AFTN-M SEKT 12T3 AFTR-WC 6 100 112.1 32 31.75 50 6.7 2 1.4 - TFM45SE-10100-32R-12F 10 100 112.1 32 31.75 50 6.7 2 1.2 - TFM45SE-7125-40R-12 SEKT 12T3 AFTN-WC SEHT12T3 AFN-AL 7 125 137.4 40 38.1 63 6.7 2 3.5 - TFM45SE-12125-40R-12F 12 125 137.4 40 38.1 63 6.7 2 3.0 - TFM45SE-7160-40R-12 7 160 172.3 40 50.8 63 6.7 3/2 5.0 - TFM45SE-16160-40R-12F 16 160 172.3 40 50.8 63 6.7 3/2 4.2 - TFM45SE-10200-60R-12 10 200 212.3 60 47.625 63 6.7 3 6.7 - TFM45SE-13250-60R-12 13 250 262.3 60 47.625 63 6.7 3 11 - Руководство по использованию см. на стр. E198 Присоединительные размеры см. на стр. E212, E213 Пример заказа метрический размер TFM45SE-6100-32R-12, дюймовый размер TFM45SE-6100-31,75R-12 Пластины Сталь TT9080 TT8020 TT8080 TT7800 CT7000 Чугун TT6080 Алюминий K10 Пластины см. на стр E42 Сплав Форма Комплектующие I Опорная пластина Винт опорной пластины Винт Ключ # TSE-12T3-N TS 5035062S TS 35110I T-T15
