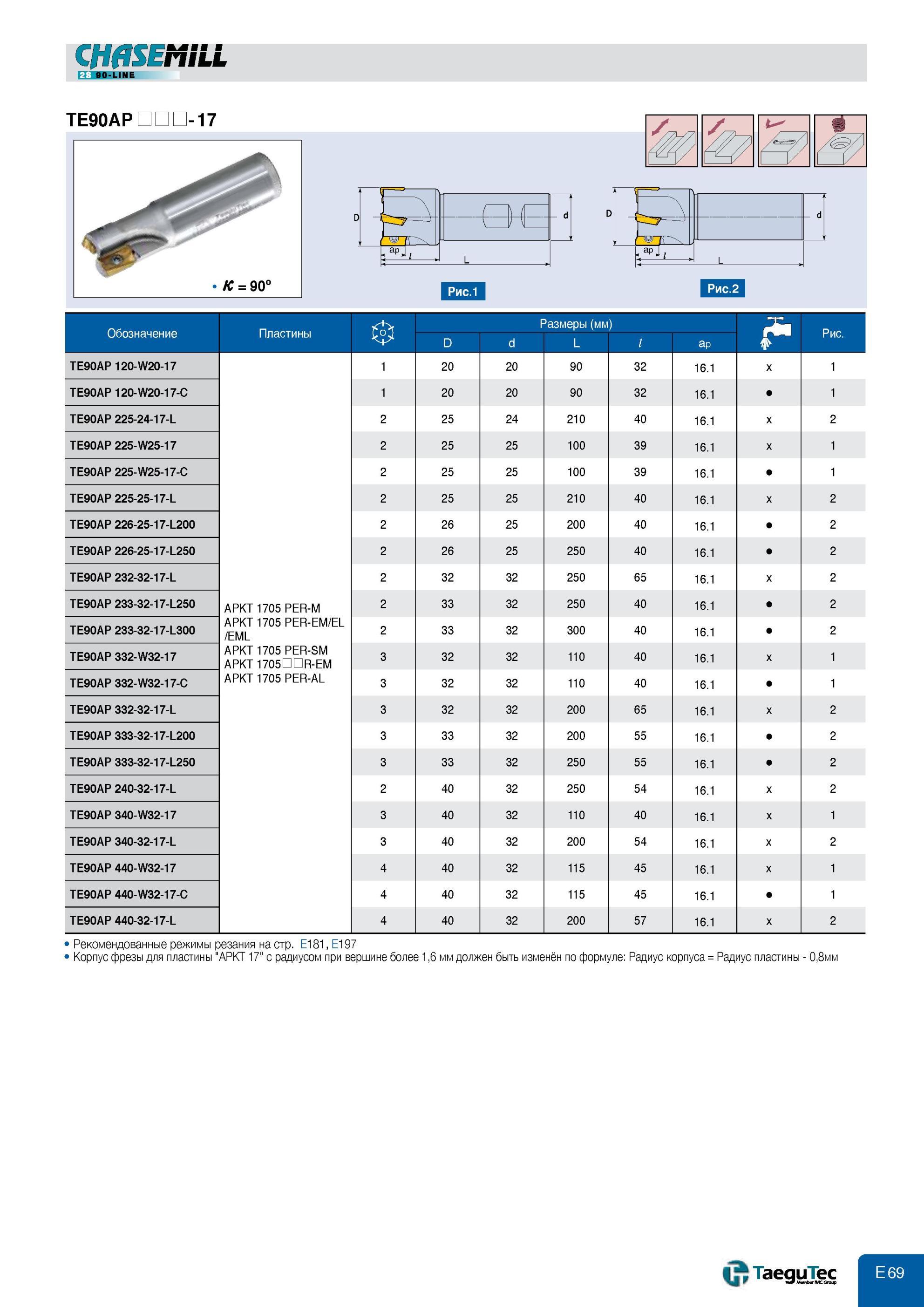

537 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E69

537 Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEMILL Главный угол в плане 90 Обозначение позиции Размеры гладкий цилиндрический хвосто Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E69

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEMILL Главный угол в плане 90 Обозначение позиции Размеры гладкий цилиндрический хвосто

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASEMILL Главный угол в плане 90 Обозначение позиции Размеры гладкий цилиндрический хвостовик Велдон CHASEMILL FT] BID-LINE TE90AP -М ,' 1 Обозначение Пластины Размеры (мм) D d L ap rl Рис. TE90AP 120-W20-17 1 20 20 90 32 16.1 x 1 TE90AP 120-W20-17-C 1 20 20 90 32 16.1 1 TE90AP 225-24-17-L 2 25 24 210 40 16.1 x 2 TE90AP 225-W25-17 2 25 25 100 39 16.1 x 1 TE90AP 225-W25-17-C 2 25 25 100 39 16.1 1 TE90AP 225-25-17-L 2 25 25 210 40 16.1 x 2 TE90AP 226-25-17-L200 2 26 25 200 40 16.1 2 TE90AP 226-25-17-L250 2 26 25 250 40 16.1 2 TE90AP 232-32-17-L 2 32 32 250 65 16.1 x 2 TE90AP 233-32-17-L250 APKT 1705 PER-M 2 33 32 250 40 16.1 2 TE90AP 233-32-17-L300 APKT 1705 PER-EM/EL /EML 2 33 32 300 40 16.1 2 TE90AP 332-W32-17 APKT 1705 PER-SM APKT 1705R-EM 3 32 32 110 40 16.1 x 1 TE90AP 332-W32-17-C APKT 1705 PER-AL 3 32 32 110 40 16.1 1 TE90AP 332-32-17-L 3 32 32 200 65 16.1 x 2 TE90AP 333-32-17-L200 3 33 32 200 55 16.1 2 TE90AP 333-32-17-L250 3 33 32 250 55 16.1 2 TE90AP 240-32-17-L 2 40 32 250 54 16.1 x 2 TE90AP 340-W32-17 3 40 32 110 40 16.1 x 1 TE90AP 340-32-17-L 3 40 32 200 54 16.1 x 2 TE90AP 440-W32-17 4 40 32 115 45 16.1 x 1 TE90AP 440-W32-17-C 4 40 32 115 45 16.1 1 TE90AP 440-32-17-L 4 40 32 200 57 16.1 x 2 Рекомендованные режимы резания на стр. E181, E197 Корпус фрезы для пластины "APKT 17" с радиусом при вершине более 1,6 мм должен быть изменён по формуле Радиус корпуса = Радиус пластины - 0,8мм
