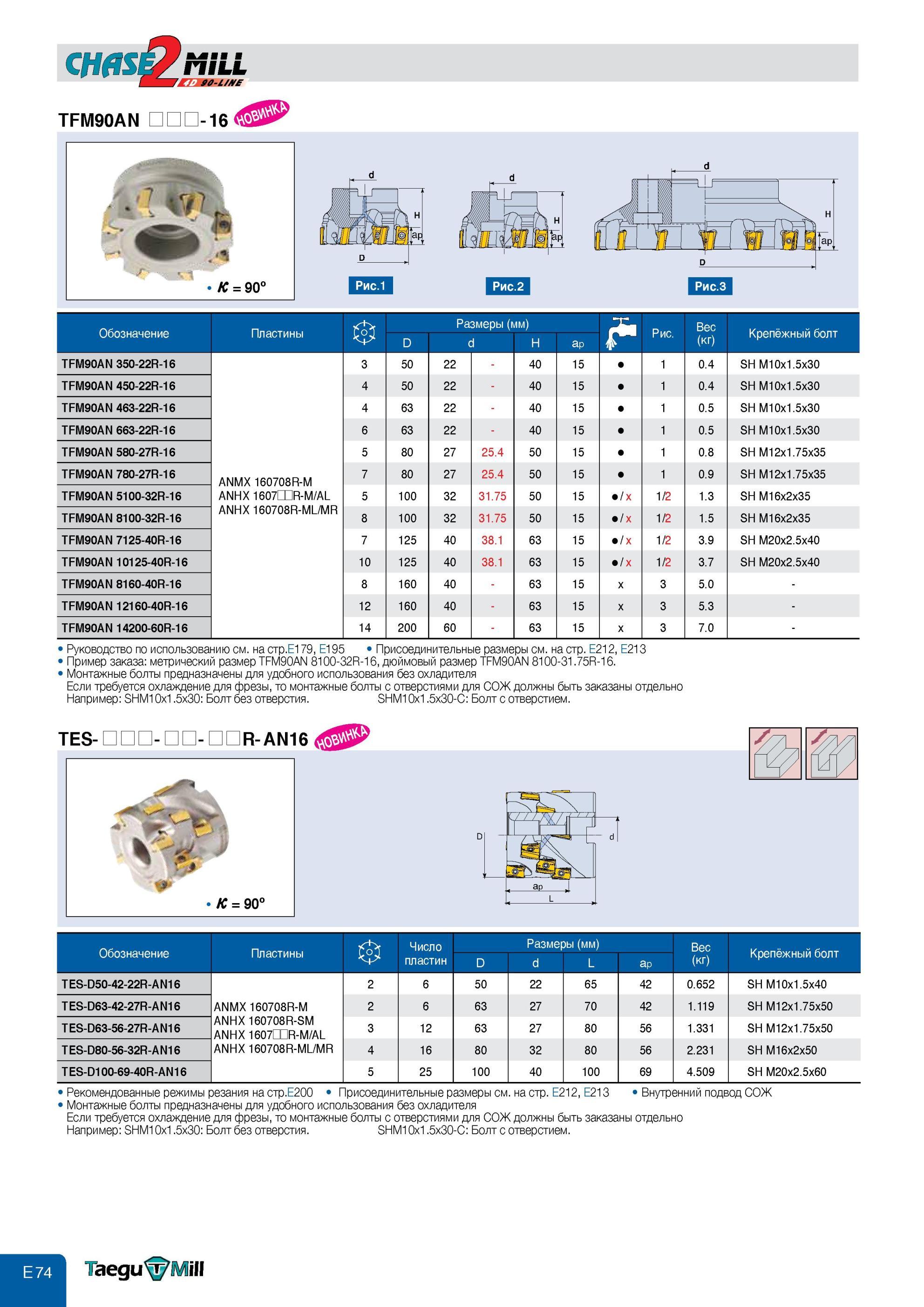

542 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E74

542 Фреза Taegutec со сменными режущими твердосплавными пластинами CHASE2MILL Главный угол в плане 90 Обозначение позиции Размеры для удобного использования б Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E74

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASE2MILL Главный угол в плане 90 Обозначение позиции Размеры для удобного использования б

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASE2MILL Главный угол в плане 90 Обозначение позиции Размеры для удобного использования без охладит CHASEMILL I 7 SO-l/t/ TFM90AN -16 i. 7 К = 90° 1 Ifp Обозначение Пластины D Размеры (мм) d H ap gk Рис. Вес (кг) Крепёжный болт TFM90AN 350-22R-16 ANMX 160708R-M ANHX 1607CDR-M/AL ANHX 160708R-ML/MR 3 50 22 - 40 15 1 0.4 SH M10x1.5x30 TFM90AN 450-22R-16 4 50 22 - 40 15 1 0.4 SH M10x1.5x30 TFM90AN 463-22R-16 4 63 22 - 40 15 1 0.5 SH M10x1.5x30 TFM90AN 663-22R-16 6 63 22 - 40 15 1 0.5 SH M10x1.5x30 TFM90AN 580-27R-16 5 80 27 25.4 50 15 1 0.8 SH M12x1.75x35 TFM90AN 780-27R-16 7 80 27 25.4 50 15 1 0.9 SH M12x1.75x35 TFM90AN 5100-32R-16 5 100 32 31.75 50 15 / x 1/2 1.3 SH M16x2x35 TFM90AN 8100-32R-16 8 100 32 31.75 50 15 / x 1/2 1.5 SH M16x2x35 TFM90AN 7125-40R-16 7 125 40 38.1 63 15 / x 1/2 3.9 SH M20x2.5x40 TFM90AN 10125-40R-16 10 125 40 38.1 63 15 / x 1/2 3.7 SH M20x2.5x40 TFM90AN 8160-40R-16 8 160 40 - 63 15 x 3 5.0 - TFM90AN 12160-40R-16 12 160 40 - 63 15 x 3 5.3 - TFM90AN 14200-60R-16 14 200 60 - 63 15 x 3 7.0 - 1 Руководство по использованию см. на стр.Е179, E195 Присоединительные размеры см. на стр. E212, E213 1 Пример заказа метрический размер TFM90AN 8100-32R-16, дюймовый размер TFM90AN 8100-31.75R-16. 1 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SHM10x1.5x30 Болт без отверстия. SHM10x1.5x30-С Болт с отверстием. TES- - - R-AN16 Обозначение Пластины Число пластин D Размеры (мм) d L ap Вес (кг) Крепёжный болт TES-D50-42-22R-AN16 ANMX 160708R-M ANHX 160708R-SM ANHX 1607DDR-M/AL ANHX 160708R-ML/MR 2 6 50 22 65 42 0.652 SH M10x1.5x40 TES-D63-42-27R-AN16 2 6 63 27 70 42 1.119 SH M12x1.75x50 TES-D63-56-27R-AN16 3 12 63 27 80 56 1.331 SH M12x1.75x50 TES-D80-56-32R-AN16 4 16 80 32 80 56 2.231 SH M16x2x50 TES-D100-69-40R-AN16 5 25 100 40 100 69 4.509 SH M20x2.5x60 Рекомендованные режимы резания на стр.Е200 Присоединительные размеры см. на стр. E212, E213 Внутренний подвод СОЖ Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SHM10x1.5x30 Болт без отверстия. SHM10x1.5x30-С Болт с отверстием. ill
