545 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E77

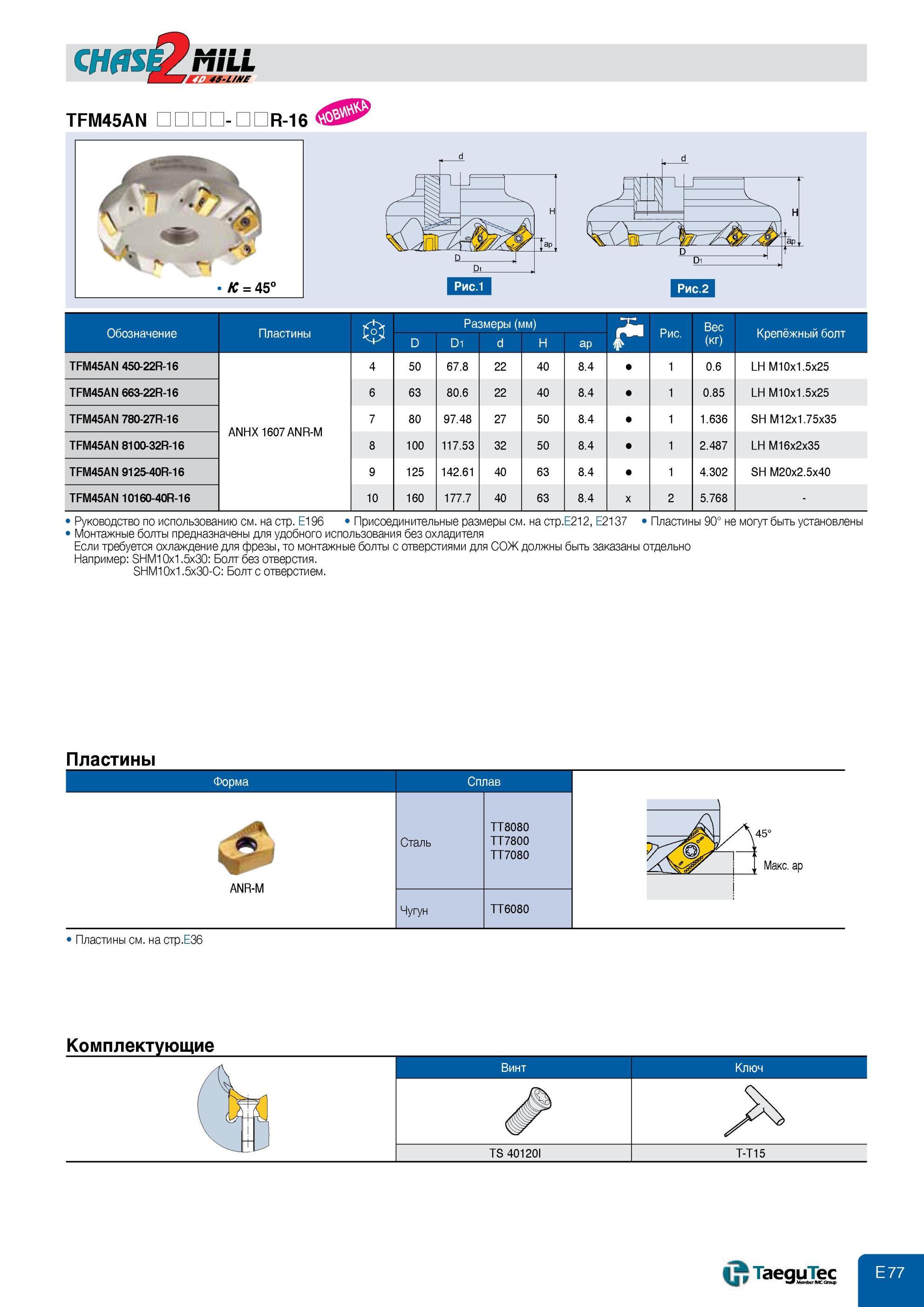

545 Фреза Taegutec со сменными режущими твердосплавными пластинами CHASE2MILL Главный угол в плане 45 Обозначение позиции Размеры Присоединительные размеры Мо Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E77

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASE2MILL Главный угол в плане 45 Обозначение позиции Размеры Присоединительные размеры Мо

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASE2MILL Главный угол в плане 45 Обозначение позиции Размеры Присоединительные размеры Монтажные бо CHASEMILL 7 4S-l/M TFM45AN -R-16 Обозначение Пластины Размеры (мм) D D1 d H ap Рис. Вес (кг) Крепёжный болт TFM45AN 450-22R-16 4 50 67.8 22 40 8.4 1 0.6 LH 4510x1.5x25 TFM45AN 663-22R-16 6 63 80.6 22 40 8.4 1 0.85 LHI M10x1.5x25 TFM45AN 780-27R-16 ANHX 1607 ANR-M 7 80 97.48 27 50 8.4 1 1.636 SH M12x1.75x35 TFM45AN 8100-32R-16 8 100 117.53 32 50 8.4 1 2.487 LH M16x2x35 TFM45AN 9125-40R-16 9 125 142.61 40 63 8.4 1 4.302 SH M20x2.5x40 TFM45AN 10160-40R-16 10 160 177.7 40 63 8.4 x 2 5.768 - Руководство по использованию см. на стр. E196 Присоединительные размеры см. на стр.Е212, E2137 Пластины 90° не могут быть установлены Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SHM10x1.5x30 Болт без отверстия. SHM10x1.5x30-& Болт с отверстием. Пластины ANR-M Сталь TT8080 TT7800 TT7080 Чугун TT6080 Пластины см. на стр.Е36 Сплав Форма Комплектующие Винт Ключ # TS 40120I T-T15
