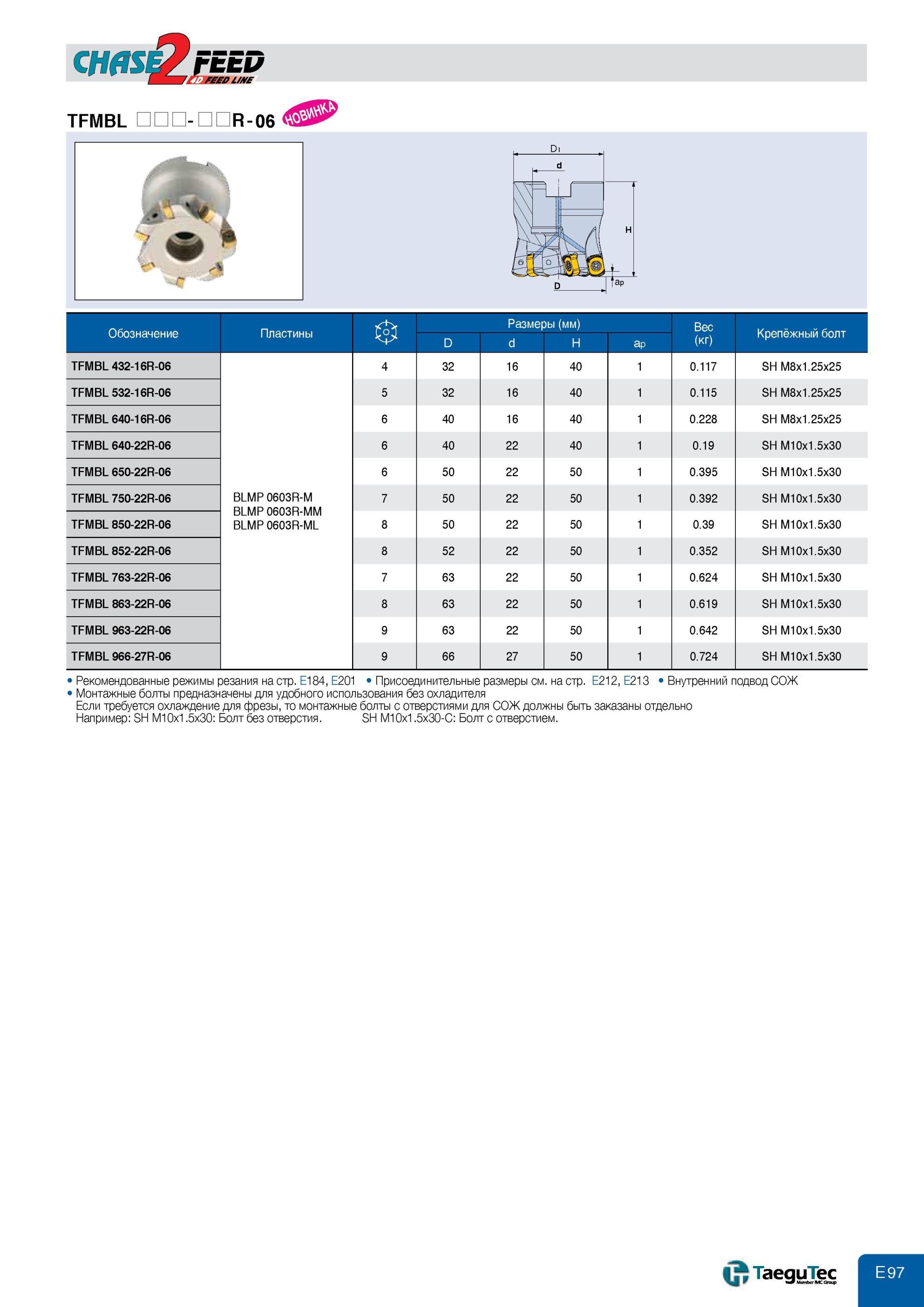

565 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E97

565 Фреза Taegutec со сменными режущими твердосплавными пластинами CHASE2FEED Обозначение позиции Размеры для фрезерования с большой подачей креплением на опр Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E97

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASE2FEED Обозначение позиции Размеры для фрезерования с большой подачей креплением на опр

Фреза Taegutec со сменными режущими твердосплавными пластинами CHASE2FEED Обозначение позиции Размеры для фрезерования с большой подачей креплением на оправку подво CHASEFEED / WA V' FEDL/N TFMBL -R-06 Обозначение Пластины Размеры (мм) D d H ap Вес (кг) Крепёжный болт TFMBL 432-16R-06 4 32 16 40 1 0.117 SH M8x1.25x25 TFMBL 532-16R-06 5 32 16 40 1 0.115 SH M8x1.25x25 TFMBL 640-16R-06 6 40 16 40 1 0.228 SH M8x1.25x25 TFMBL 640-22R-06 6 40 22 40 1 0.19 SH M10x1.5x30 TFMBL 650-22R-06 6 50 22 50 1 0.395 SH M10x1.5x30 TFMBL 750-22R-06 BLMP 0603R-M BLMP 0603R-MM BLMP 0603R-ML 7 50 22 50 1 0.392 SH M10x1.5x30 TFMBL 850-22R-06 8 50 22 50 1 0.39 SH M10x1.5x30 TFMBL 852-22R-06 8 52 22 50 1 0.352 SH M10x1.5x30 TFMBL 763-22R-06 7 63 22 50 1 0.624 SH M10x1.5x30 TFMBL 863-22R-06 8 63 22 50 1 0.619 SH M10x1.5x30 TFMBL 963-22R-06 9 63 22 50 1 0.642 SH M10x1.5x30 TFMBL 966-27R-06 9 66 27 50 1 0.724 SH M10x1.5x30 Рекомендованные режимы резания на стр. E184, E201 Присоединительные размеры см. на стр. E212, E213 Внутренний подвод СОЖ Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SH M10x1.5x30 Болт без отверстия. SH M10x1.5x30-& Болт с отверстием.
