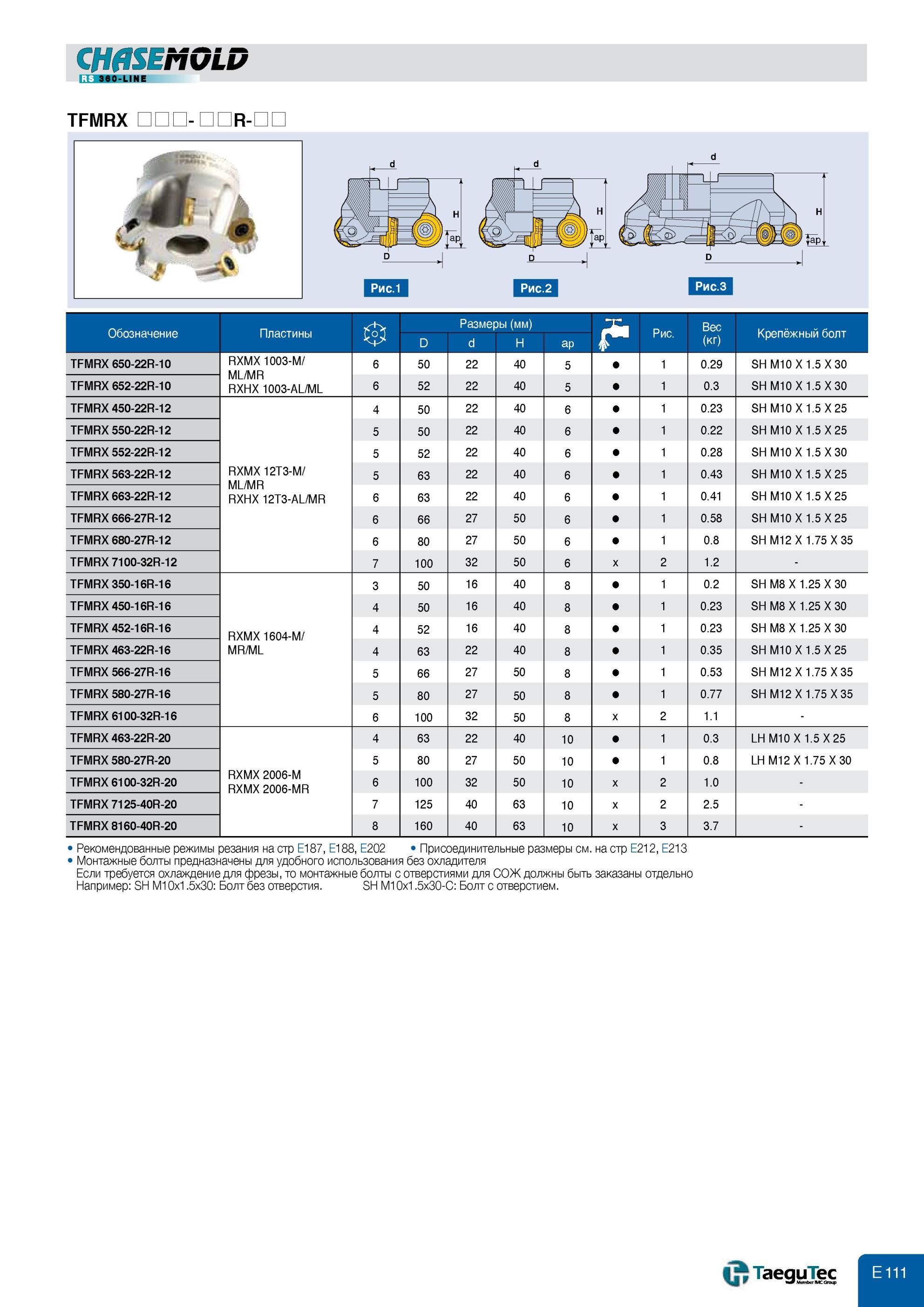

579 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E111

579 Фреза Taegutec со сменными круглыми режущими твердосплавными пластинами CHASEMOLD Обозначение позиции Размеры для фрезерования с креплением на оправку RXM Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E111

Фреза Taegutec со сменными круглыми режущими твердосплавными пластинами CHASEMOLD Обозначение позиции Размеры для фрезерования с креплением на оправку RXM

Фреза Taegutec со сменными круглыми режущими твердосплавными пластинами CHASEMOLD Обозначение позиции Размеры для фрезерования с креплением на оправку RXMX 1003-M TFMRX - GGR-Ш Обозначение Пластины D Размеры (мм) d H ap Рис. Вес (кг) Крепёжный болт TFMRX 650-22R-10 RXMX 1003-M/ ML/MR RXHX 1003-AL/ML 6 50 22 40 5 1 0.29 SH M10 X 1.5 X 30 TFMRX 652-22R-10 6 52 22 40 5 1 0.3 SH M10 X 1.5 X 30 TFMRX 450-22R-12 RXMX 12T3-M/ ML/MR RXHX 12T3-AL/MR 4 50 22 40 6 1 0.23 SH M10 X 1.5 X 25 TFMRX 550-22R-12 5 50 22 40 6 1 0.22 SH M10 X 1.5 X 25 TFMRX 552-22R-12 5 52 22 40 6 1 0.28 SH M10 X 1.5 X 30 TFMRX 563-22R-12 5 63 22 40 6 1 0.43 SH M10 X 1.5 X 25 TFMRX 663-22R-12 6 63 22 40 6 1 0.41 SH M10 X 1.5 X 25 TFMRX 666-27R-12 6 66 27 50 6 1 0.58 SH M10 X 1.5 X 25 TFMRX 680-27R-12 6 80 27 50 6 1 0.8 SH M12 X 1.75 X 35 TFMRX 7100-32R-12 7 100 32 50 6 1.2 - TFMRX 350-16R-16 RXMX 1604-M/ MR/ML 3 50 16 40 8 1 0.2 SH M8 X 1.25 X 30 TFMRX 450-16R-16 4 50 16 40 8 1 0.23 SH M8 X 1.25 X 30 TFMRX 452-16R-16 4 52 16 40 8 1 0.23 SH M8 X 1.25 X 30 TFMRX 463-22R-16 4 63 22 40 8 1 0.35 SH M10 X 1.5 X 25 TFMRX 566-27R-16 5 66 27 50 8 1 0.53 SH M12 X 1.75 X 35 TFMRX 580-27R-16 5 80 27 50 8 1 0.77 SH M12 X 1.75 X 35 TFMRX 6100-32R-16 6 100 32 50 8 1.1 - TFMRX 463-22R-20 RXMX 2006-M RXMX 2006-MR 4 63 22 40 10 1 0.3 LH M10 X 1.5 X 25 TFMRX 580-27R-20 5 80 27 50 10 1 0.8 LH M12 X 1.75 X 30 TFMRX 6100-32R-20 6 100 32 50 10 x 2 1.0 - TFMRX 7125-40R-20 7 125 40 63 10 x 2 2.5 - TFMRX 8160-40R-20 8 160 40 63 10 x 3 3.7 - 1 Рекомендованные режимы резания на стр E187, E188, E202 Присоединительные размеры см. на стр E212, E213 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SH M10x1.5x30 Болт без отверстия. SH M10x1.5x30-& Болт с отверстием.
