Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

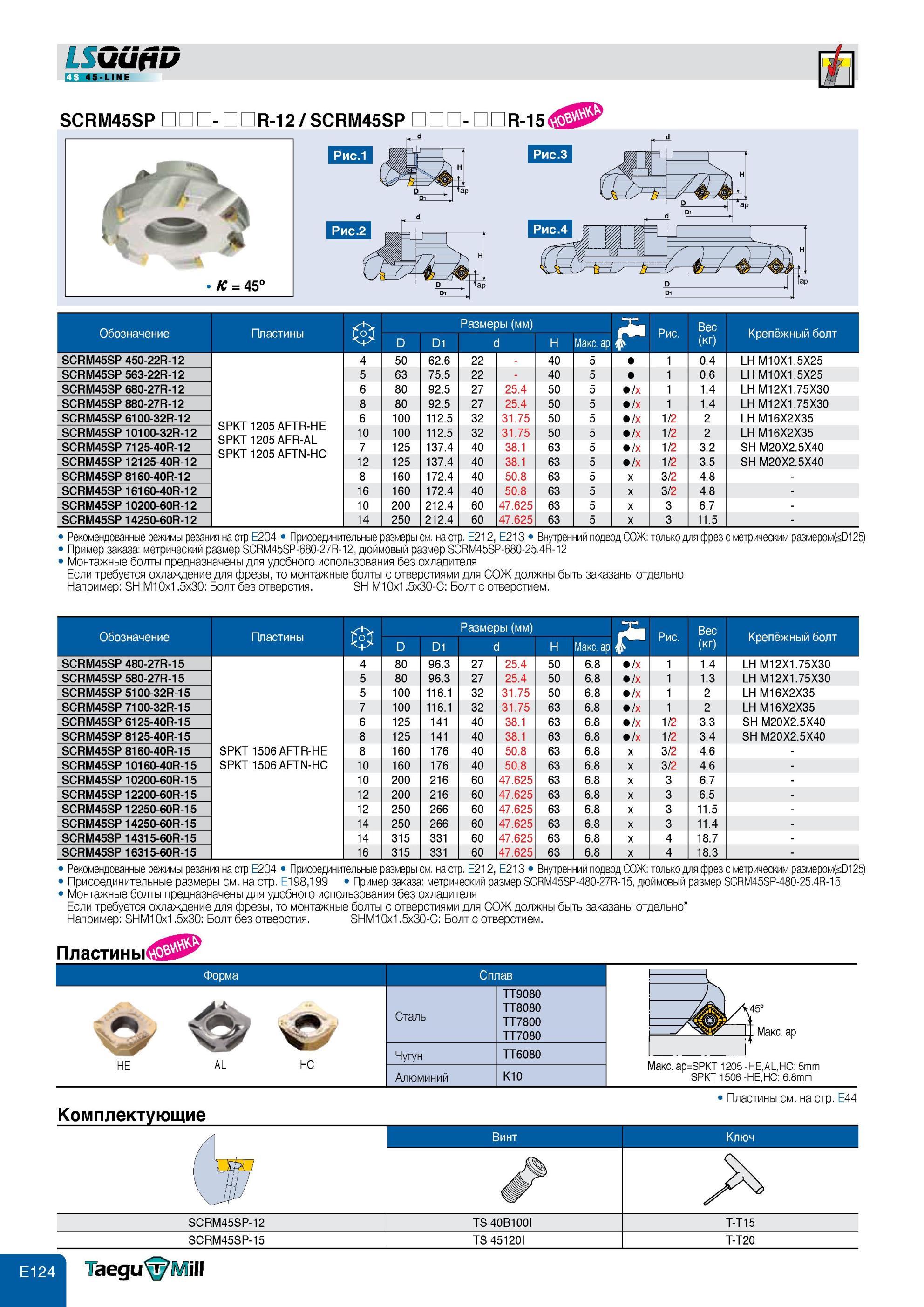

592 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E124

592 Фреза со сменными режущими твердосплавными пластинами Taegutec LSQUAD Обозначение позиции Размеры угол в плане 43 градуса монтажные болты с отверстиями дл Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E124

Фреза со сменными режущими твердосплавными пластинами Taegutec LSQUAD Обозначение позиции Размеры угол в плане 43 градуса монтажные болты с отверстиями дл

Фреза со сменными режущими твердосплавными пластинами Taegutec LSQUAD Обозначение позиции Размеры угол в плане 43 градуса монтажные болты с отверстиями для СОЖ LSGufiD SCRM45SP - R-/ SCRM45SP - RHS K = 45° Обозначение Пластины D D1 Размеры (мм) d H Макс. ap ф- Рис. Вес (кг) Крепёжный болт SCRM45SP 450-22R-12 SPKT 1205 AFTR-HE SPKT 1205 AFR-AL SPKT 1205 AFTN-HC 4 50 62.6 22 - 40 5 1 0.4 LH M10X1.5X25 SCRM45SP 563-22R-12 5 63 75.5 22 - 40 5 1 0.6 LH M10X1.5X25 SCRM45SP 680-27R-12 6 80 92.5 27 25.4 50 5 /x 1 1.4 LH M12X1.75X30 SCRM45SP 880-27R-12 8 80 92.5 27 25.4 50 5 /x 1 1.4 LH M12X1.75X30 SCRM45SP 6100-32R-12 6 100 112.5 32 31.75 50 5 /x 1/2 2 LH M16X2X35 SCRM45SP 10100-32R-12 10 100 112.5 32 31.75 50 5 /x 1/2 2 LH M16X2X35 SCRM45SP 7125-40R-12 7 125 137.4 40 38.1 63 5 /x 1/2 3.2 SH M20X2.5X40 SCRM45SP 12125-40R-12 12 125 137.4 40 38.1 63 5 /x 1/2 3.5 SH M20X2.5X40 SCRM45SP 8160-40R-12 8 160 172.4 40 50.8 63 5 x 3/2 4.8 - SCRM45SP 16160-40R-12 16 160 172.4 40 50.8 63 5 x 3/2 4.8 - SCRM45SP 10200-60R-12 10 200 212.4 60 47.625 63 5 x 3 6.7 - SCRM45SP 14250-60R-12 14 250 212.4 60 47.625 63 5 x 3 11.5 - Рекомендованные режимы резания на стр E204 Присоединительные размеры см. на стр. E212, E213 Внутренний подвод СОЖ только для фрез с метрическим размером(125) Пример заказа метрический размер SCRM45SP-680-27R-12, дюймовый размер SCRM45SP-680-25.4R-12 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SH M10x1.5x30 Болт без отверстия. SH M10x1.5x30-& Болт с отверстием. Обозначение Пластины D е 1 Размеры (мм) d H Макс. ap Рис. Вес (кг) Крепёжный болт SCRM45SP 480-27R-15 SPKT 1506 AFTR-HE SPKT 1506 AFTN-HC 4 80 96.3 27 25.4 50 6.8 /x 1 1.4 LH M12X1.75X30 SCRM45SP 580-27R-15 5 80 96.3 27 25.4 50 6.8 /x 1 1.3 LH M12X1.75X30 SCRM45SP 5100-32R-15 5 100 116.1 32 31.75 50 6.8 /x 1 2 LH M16X2X35 SCRM45SP 7100-32R-15 7 100 116.1 32 31.75 63 6.8 /x 1 2 LH M16X2X35 SCRM45SP 6125-40R-15 6 125 141 40 38.1 63 6.8 /x 1/2 3.3 SH M20X2.5X40 SCRM45SP 8125-40R-15 8 125 141 40 38.1 63 6.8 /x 1/2 3.4 SH M20X2.5X40 SCRM45SP 8160-40R-15 8 160 176 40 50.8 63 6.8 x 3/2 4.6 - SCRM45SP 10160-40R-15 10 160 176 40 50.8 63 6.8 x 3/2 4.6 - SCRM45SP 10200-60R-15 10 200 216 60 47.625 63 6.8 x 3 6.7 - SCRM45SP 12200-60R-15 12 200 216 60 47.625 63 6.8 x 3 6.5 - SCRM45SP 12250-60R-15 12 250 266 60 47.625 63 6.8 x 3 11.5 - SCRM45SP 14250-60R-15 14 250 266 60 47.625 63 6.8 x 3 11.4 - SCRM45SP 14315-60R-15 14 315 331 60 47.625 63 6.8 x 4 18.7 - SCRM45SP 16315-60R-15 16 315 331 60 47.625 63 6.8 x 4 18.3 - Рекомендованные режимы резания на стр E204 Присоединительные размеры см. на стр. E212, E213 Внутренний подвод СОЖ только для фрез с метрическим размером(125) Присоединительные размеры см. на стр. E198,199 Пример заказа метрический размер SCRM45SP-480-27R-15, дюймовый размер SCRM45SP-480-25.4R-15 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно” Например SHM10x1.5x30 Болт без отверстия. SHM10х1.5х30-С Болт с отверстием. Пластины HE AL HC TT9080 TT8080 Сталь TT7800 TT7080 Чугун TT6080 Алюминий K10 Макс. ap Макс. ap=SPKT 1205 -HE,AL,HC 5mm SPKT 1506 -HE,HC 6.8mm Комплектующие Пластины см. на стр. E44 SCRM45SP-12 TS 40B100I T-T15 SCRM45SP-15 TS 45120I T-T20 lill Сплав Форма Винт Ключ
