Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

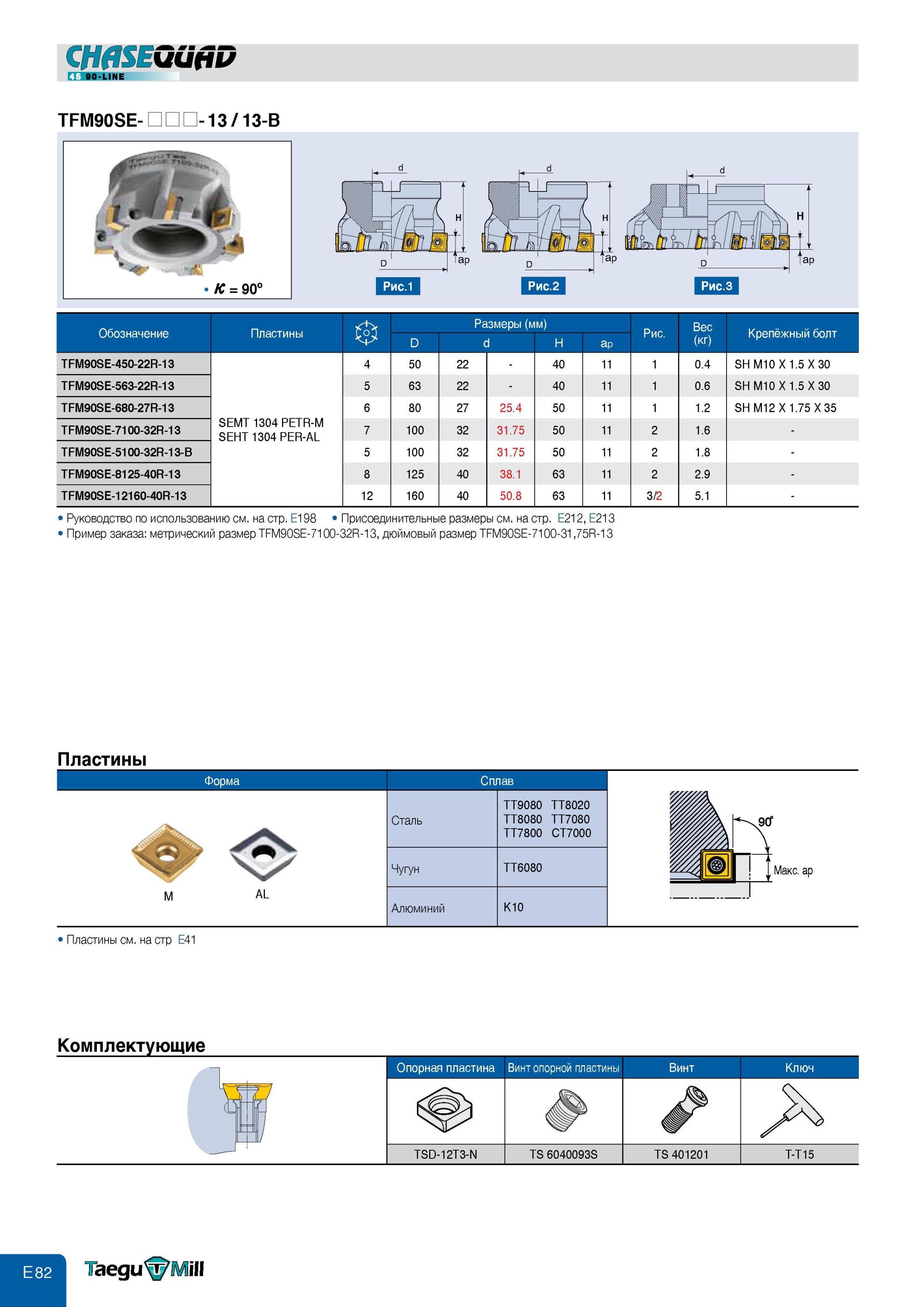

550 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E82

550 Фреза со сменными режущими твердосплавными пластинами Taegutec CHASEQUAD Главный угол в плане 90 Обозначение позиции Размеры крепление на оправку квадратн Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E82

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASEQUAD Главный угол в плане 90 Обозначение позиции Размеры крепление на оправку квадратн

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASEQUAD Главный угол в плане 90 Обозначение позиции Размеры крепление на оправку квадратные СРП CHflSEGUtiD TFM90SE- -13 / 13-B К = 90° Обозначение Пластины Размеры (мм) D d H ap Рис. Вес (кг) Крепёжный болт TFM90SE-450-22R-13 4 50 22 - 40 11 1 0.4 SH M10 X 1.5 X 30 TFM90SE-563-22R-13 5 63 22 - 40 11 1 0.6 SH M10 X 1.5 X 30 TFM90SE-680-27R-13 SEMT 1304 PETR-M SEHT 1304 PER-AL 6 80 27 25.4 50 1.2 SH M12 X 1.75 X 35 TFM90SE-7100-32R-13 7 100 32 31.75 50 11 2 1.6 - TFM90SE-5100-32R-13-B 5 100 32 31.75 50 11 2 1.8 - TFM90SE-8125-40R-13 8 125 40 38.1 63 11 2 2.9 - TFM90SE-12160-40R-13 12 160 40 50.8 63 11 3/2 5.1 - Руководство по использованию см. на стр. E198 Присоединительные размеры см. на стр. E212, E213 Пример заказа метрический размер TFM90SE-7100-32R-13, дюймовый размер TFM90SE-7100-31,75R-13 Пластины м AL Сталь TT9080 TT8020 TT8080 TT7080 TT7800 CT7000 Чугун TT6080 Алюминий K10 1 Пластины см. на стр E41 Сплав Форма Комплектующие I Опорная пластина Винт опорной пластины Винт Ключ TSD-12T3-N TS 6040093S TS 401201 T-T15 TaeguMill
