Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

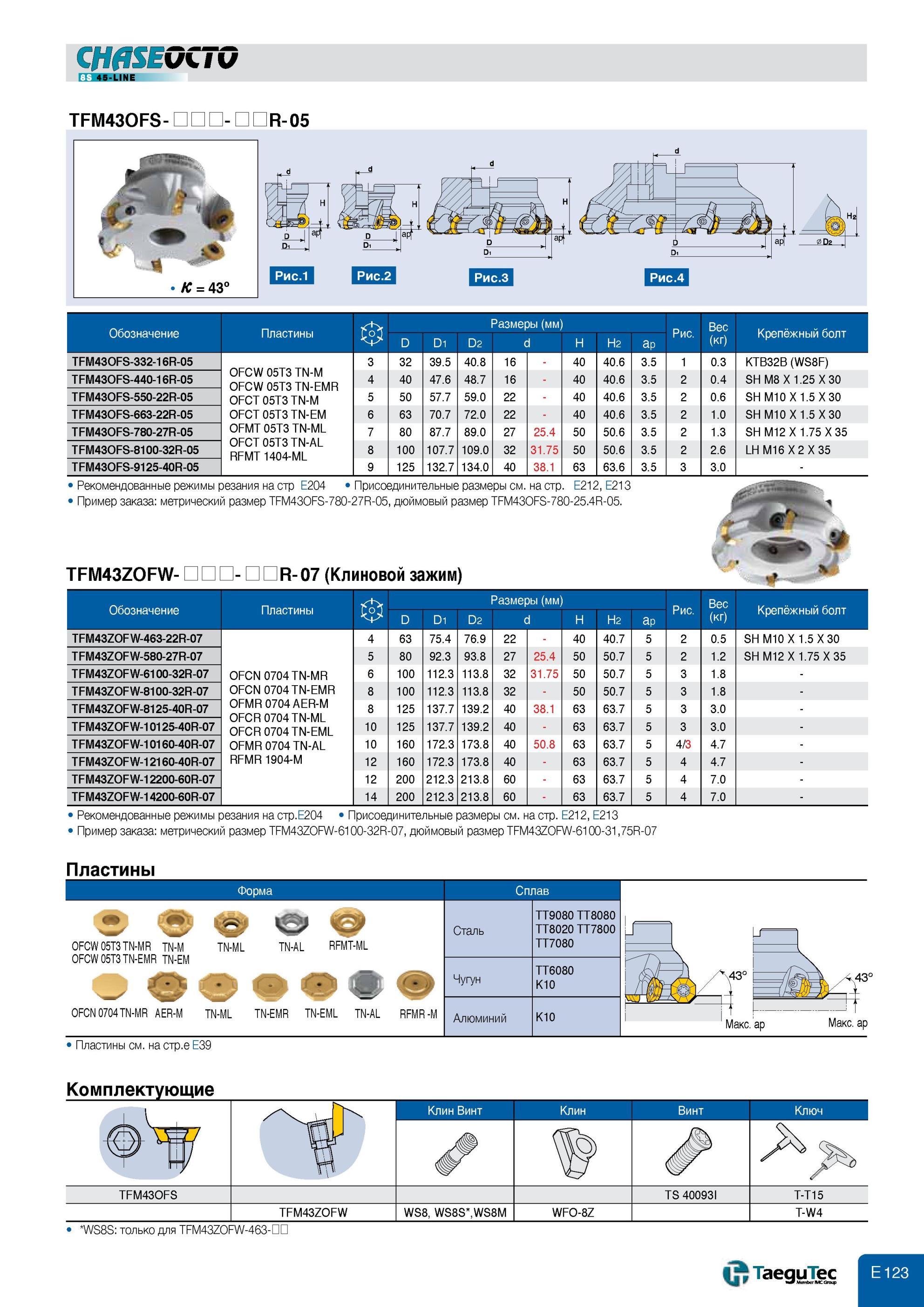

591 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E123

591 Фреза со сменными режущими твердосплавными пластинами Taegutec CHASEOCTO Обозначение позиции Размеры угол в плане 43 градуса Клиновой зажим Насадная устан Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E123

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASEOCTO Обозначение позиции Размеры угол в плане 43 градуса Клиновой зажим Насадная устан

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASEOCTO Обозначение позиции Размеры угол в плане 43 градуса Клиновой зажим Насадная установка на оп TFM43OFS- - R-QS Обозначение Пластины Размеры (мм) D D1 D2 d H H2 ap Рис. Вес (кг) Крепёжный болт TFM43OFS-332-16R-05 OFCW 05T3 TN-M OFCW 05T3 TN-EMR OFCT 05T3 TN-M 3 32 39.5 40.8 16 - 40 40.6 3.5 1 0.3 KTB32B (WS8F) TFM43OFS-440-16R-05 4 40 47.6 48.7 16 - 40 40.6 3.5 2 0.4 SH M8 X 1.25 X 30 TFM43OFS-550-22R-05 5 50 57.7 59.0 22 - 40 40.6 3.5 2 0.6 SH M10 X 1.5 X 30 TFM43OFS-663-22R-05 OFCT 05T3 TN-EM 6 63 70.7 72.0 22 - 40 40.6 3.5 2 1.0 SH M10 X 1.5 X 30 TFM43OFS-780-27R-05 OFMT 05T3 TN-ML OFCT 05T3 TN-AL RFMT 1404-ML 7 80 87.7 89.0 27 25.4 50 50.6 3.5 2 1.3 SH M12 X 1.75 X 35 TFM43OFS-8100-32R-05 8 100 107.7 109.0 32 31.75 50 50.6 3.5 2 2.6 LH M16 X 2 X 35 TFM43OFS-9125-40R-05 9 125 132.7 134.0 40 38.1 63 63.6 3.5 3 3.0 - Рекомендованные режимы резания на стр E204 Присоединительные размеры см. на стр. E212, E213 Пример заказа метрический размер TFM43OFS-780-27R-05, дюймовый размер TFM43OFS-780-25.4R-05. TFM43ZOFW- - R-07 (Клиновой зажим) Обозначение Пластины Размеры (мм) D D1 D2 d H H2 ap Рис. Вес (кг) Крепёжный болт TFM43ZOFW-463-22R-07 4 63 75.4 76.9 22 - 40 40.7 5 2 0.5 SH M10 X 1.5 X 30 TFM43ZOFW-580-27R-07 5 80 92.3 93.8 27 25.4 50 50.7 5 2 1.2 SH M12 X 1.75 X 35 TFM43ZOFW-6100-32R-07 OFCN 0704 TN-MR 6 100 112.3 113.8 32 31.75 50 50.7 5 3 1.8 - TFM43ZOFW-8100-32R-07 OFCN 0704 TN-EMR 8 100 112.3 113.8 32 - 50 50.7 5 3 1.8 - TFM43ZOFW-8125-40R-07 OFMR 0704 AER-M OFCR 0704 TN-ML OFCR 0704 TN-EML 8 125 137.7 139.2 40 38.1 63 63.7 5 3 3.0 - TFM43ZOFW-10125-40R-07 10 125 137.7 139.2 40 - 63 63.7 5 3 3.0 - TFM43ZOFW-10160-40R-07 OFMR 0704 TN-AL 10 160 172.3 173.8 40 50.8 63 63.7 5 4/3 4.7 - TFM43ZOFW-12160-40R-07 RFMR 1904-M 12 160 172.3 173.8 40 - 63 63.7 5 4 4.7 - TFM43ZOFW-12200-60R-07 12 200 212.3 213.8 60 - 63 63.7 5 4 7.0 - TFM43ZOFW-14200-60R-07 14 200 212.3 213.8 60 - 63 63.7 5 4 7.0 - Рекомендованные режимы резания на стр204 Присоединительные размеры см. на стр. E212, E213 Пример заказа метрический размер TFM43ZOFW-6100-32R-07, дюймовый размер TFM43ZOFW-6100-31,75R-07 Пластины 9 OFCW 05T3TN-MR TN-M OFCW 05T3TN-EMR TN-EM TN-ML TN-AL RFMT-ML 0FCN 0704TN-MR AER-M TN-ML TN-EMR TN-EML TN-AL RFMR -IV Сталь TT9080 TT8080 TT8020 TT7800 TT7080 Чугун TT6080 K10 Алюминий K10 Макс. ap Макс. ap Пластины см. на CTp.e E39 Комплектующие Т Клин Винт Клин Винт Ключ i & TFM43OFS TS 40093I T-T15 TFM43ZOFW WS8, WS8S ,WS8M WFO-8Z T-W4 WS8S только для TFM43ZOFW-463-m TaeguTec V._l F 0 Member IMC Форма Сплав
