Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

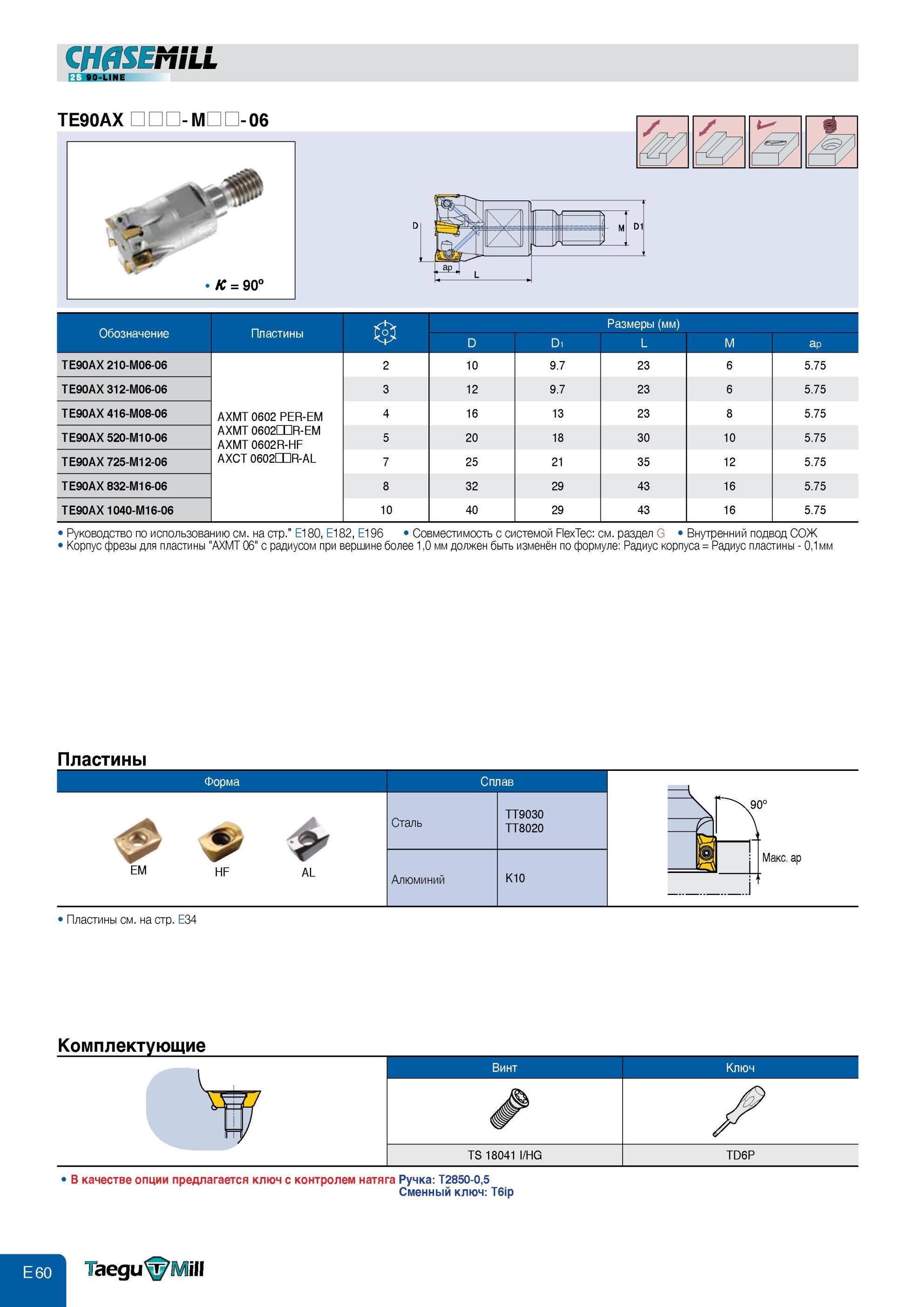

528 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E60

528 Фреза со сменными режущими твердосплавными пластинами Taegutec CHASEMILL Главный угол в плане 90 градусов Обозначение позиции Размеры Крепление фрезерной Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E60

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASEMILL Главный угол в плане 90 градусов Обозначение позиции Размеры Крепление фрезерной

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASEMILL Главный угол в плане 90 градусов Обозначение позиции Размеры Крепление фрезерной пластины в E 90-LINE TE90AX -06 ,' # 1 & J 1 Обозначение Пластины Размеры (мм) D D1 L M ap TE90AX 210-M06-06 2 10 9.7 23 6 5.75 TE90AX 312-M06-06 3 12 9.7 23 6 5.75 TE90AX 416-M08-06 AXMT 0602 PER-EM 4 16 13 23 8 5.75 TE90AX 520-M10-06 AXMT 0602mR-EM AXMT 0602R-HF 5 20 18 30 10 5.75 TE90AX 725-M12-06 AXCT 0602mR-AI 7 25 21 35 12 5.75 TE90AX 832-M16-06 8 32 29 43 16 5.75 TE90AX 1040-M16-06 10 40 29 43 16 5.75 1 Руководство по использованию см. на стр.” E180, E182, E196 Совместимость с системой FlexTec см. раздел G Внутренний подвод СОЖ 1 Корпус фрезы для пластины "AXMT 06” с радиусом при вершине более 1,0 мм должен быть изменён по формуле Радиус корпуса = Радиус пластины - 0,1мм Пластины %ЕМ HF AL Сталь 00 32 00 98 TT TT Алюминий K10 1 Пластины см. на стр. E34 Сплав Форма Комплектующие 1 Винт Ключ TS 18041 I/HG TD6P В качестве опции предлагается ключ с контролем натяга Ручка T2850-0,5 Сменный ключ T6ip
