Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

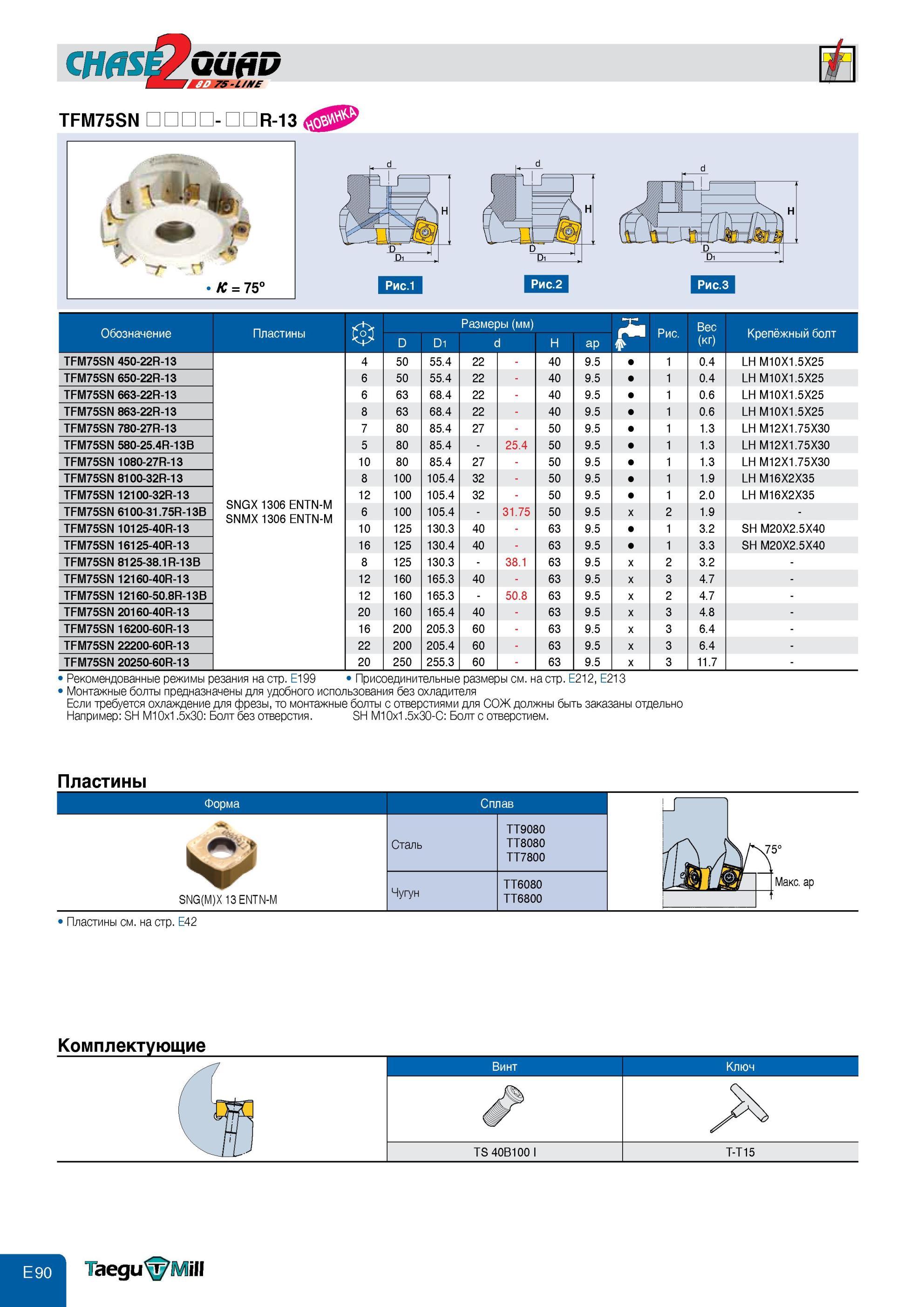

558 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E90

558 Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2QUAD Главный угол в плане 75 градусов Обозначение позиции Размеры торцевая с креплени Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E90

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2QUAD Главный угол в плане 75 градусов Обозначение позиции Размеры торцевая с креплени

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2QUAD Главный угол в плане 75 градусов Обозначение позиции Размеры торцевая с креплением на опра СHfiS&uufiD I 7 75-l/ME TFM75SN -R-13 Обозначение Пластины D D1 Размеры (мм) d H ap rl Рис. Вес (кг) Крепёжный болт TFM75SN 450-22R-13 SNGX 1306 ENTN-M SNMX 1306 ENTN-M 4 50 55.4 22 - 40 9.5 1 0.4 LH M10X1.5X25 TFM75SN 650-22R-13 6 50 55.4 22 - 40 9.5 1 0.4 LH M10X1.5X25 TFM75SN 663-22R-13 6 63 68.4 22 - 40 9.5 1 0.6 LH M10X1.5X25 TFM75SN 863-22R-13 8 63 68.4 22 - 40 9.5 1 0.6 LH M10X1.5X25 TFM75SN 780-27R-13 7 80 85.4 27 - 50 9.5 1 1.3 LH M12X1.75X30 TFM75SN 580-25.4R-13B 5 80 85.4 - 25.4 50 9.5 1 1.3 LH M12X1.75X30 TFM75SN 1080-27R-13 10 80 85.4 27 - 50 9.5 1 1.3 LH M12X1.75X30 TFM75SN 8100-32R-13 8 100 105.4 32 - 50 9.5 1 1.9 LH M16X2X35 TFM75SN 12100-32R-13 12 100 105.4 32 - 50 9.5 1 2.0 LH M16X2X35 TFM75SN 6100-31.75R-13B 6 100 105.4 - 31.75 50 9.5 1.9 - TFM75SN 10125-40R-13 10 125 130.3 40 - 63 9.5 1 3.2 SH M20X2.5X40 TFM75SN 16125-40R-13 16 125 130.4 40 - 63 9.5 1 3.3 SH M20X2.5X40 TFM75SN 8125-38.1R-13B 8 125 130.3 - 38.1 63 9.5 x 2 3.2 - TFM75SN 12160-40R-13 12 160 165.3 40 - 63 9.5 x 3 4.7 - TFM75SN 12160-50.8R-13B 12 160 165.3 - 50.8 63 9.5 x 2 4.7 - TFM75SN 20160-40R-13 20 160 165.4 40 - 63 9.5 x 3 4.8 - TFM75SN 16200-60R-13 16 200 205.3 60 - 63 9.5 x 3 6.4 - TFM75SN 22200-60R-13 22 200 205.4 60 - 63 9.5 x 3 6.4 - TFM75SN 20250-60R-13 20 250 255.3 60 - 63 9.5 x 3 11.7 - Рекомендованные режимы резания на стр. E199 Присоединительные размеры см. на стр. E212, E213 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SH M10x1.5x30 Болт без отверстия. SH M10x1.5x30-& Болт с отверстием. Пластины Форма Сплав А TT9080 L Aft Сталь TT8080 TT7800 TT6080 SNG(M)X 13 ENTN-M Чугун TT6800 Пластины см. на стр. E42 Комплектующие Винт Ключ Qm# TS 40B100 I T-T15 TaeguMill
