Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

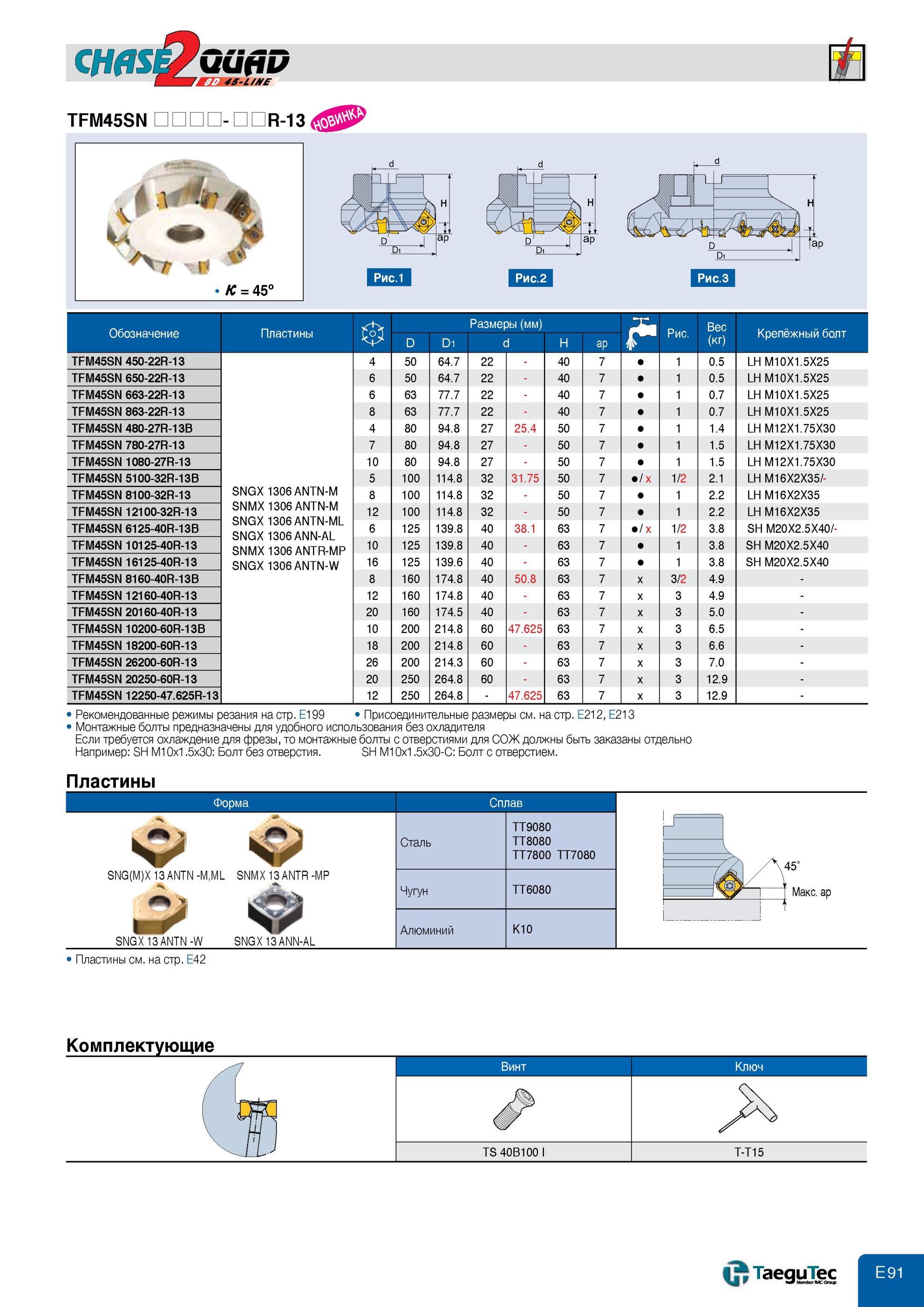

559 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E91

559 Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2QUAD Главный угол в плане 45 градусов Обозначение позиции Размеры торцевая с креплени Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E91

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2QUAD Главный угол в плане 45 градусов Обозначение позиции Размеры торцевая с креплени

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2QUAD Главный угол в плане 45 градусов Обозначение позиции Размеры торцевая с креплением на опра HS-l/H TFM45SN - R-13 Обозначение Пластины Размеры (мм) D D1 d H ap Рис. Вес (кг) Крепёжный болт TFM45SN 450-22R-13 4 50 64.7 22 - 40 7 1 0.5 LH M10X1.5X25 TFM45SN 650-22R-13 6 50 64.7 22 - 40 7 1 0.5 LH M10X1.5X25 TFM45SN 663-22R-13 6 63 77.7 22 - 40 7 1 0.7 LH M10X1.5X25 TFM45SN 863-22R-13 8 63 77.7 22 - 40 7 1 0.7 LH M10X1.5X25 TFM45SN 480-27R-13B 4 80 94.8 27 25.4 50 7 1 1.4 LH M12X1.75X30 TFM45SN 780-27R-13 7 80 94.8 27 - 50 7 1 1.5 LH M12X1.75X30 TFM45SN 1080-27R-13 10 80 94.8 27 - 50 7 1 1.5 LH M12X1.75X30 TFM45SN 5100-32R-13B 5 100 114.8 32 31.75 50 7 / x 1/2 2.1 LH M16X2X35/- TFM45SN 8100-32R-13 SNGX 1306 ANTN-M 8 100 114.8 32 - 50 7 1 2.2 LH M16X2X35 TFM45SN 12100-32R-13 SNMX 1306 ANTN-M SNGX 1306 ANTN-ML SNGX 1306 ANN-AL SNMX 1306 ANTR-MP SNGX 1306 ANTN-W 12 100 114.8 32 - 50 7 1 2.2 LH M16X2X35 TFM45SN 6125-40R-13B 6 125 139.8 40 38.1 63 7 / x 1/2 3.8 SH M20X2.5X40/- TFM45SN 10125-40R-13 10 125 139.8 40 - 63 7 1 3.8 SH M20X2.5X40 TFM45SN 16125-40R-13 16 125 139.6 40 - 63 7 1 3.8 SH M20X2.5X40 TFM45SN 8160-40R-13B 8 160 174.8 40 50.8 63 7 x 3/2 4.9 - TFM45SN 12160-40R-13 12 160 174.8 40 - 63 7 x 3 4.9 - TFM45SN 20160-40R-13 20 160 174.5 40 - 63 7 x 3 5.0 - TFM45SN 10200-60R-13B 10 200 214.8 60 47.625 63 7 x 3 6.5 - TFM45SN 18200-60R-13 18 200 214.8 60 - 63 7 x 3 6.6 - TFM45SN 26200-60R-13 26 200 214.3 60 - 63 7 x 3 7.0 - TFM45SN 20250-60R-13 20 250 264.8 60 - 63 7 x 3 12.9 - TFM45SN 12250-47.625R-13 12 250 264.8 - 47.625 63 7 x 3 12.9 - Рекомендованные режимы резания на стр. E199 Присоединительные размеры см. на стр. E212, E213 Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SH M10x1.5x30 Болт без отверстия. SH M10x1.5x30-& Болт с отверстием. Пластины О SNG(M)X 13 ANTN -M,ML SNMX 13 ANTR-MP -4 W SNGX 13 ANTN-W SNGX 13 ANN-AL Сталь TT9080 TT8080 TT7800 TT7080 Чугун TT6080 Алюминий K10 Пластины см. на стр. E42 Форма Сплав Комплектующие Винт Ключ От# j-J TS 40B100 I T-T15
