Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)




571 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E103

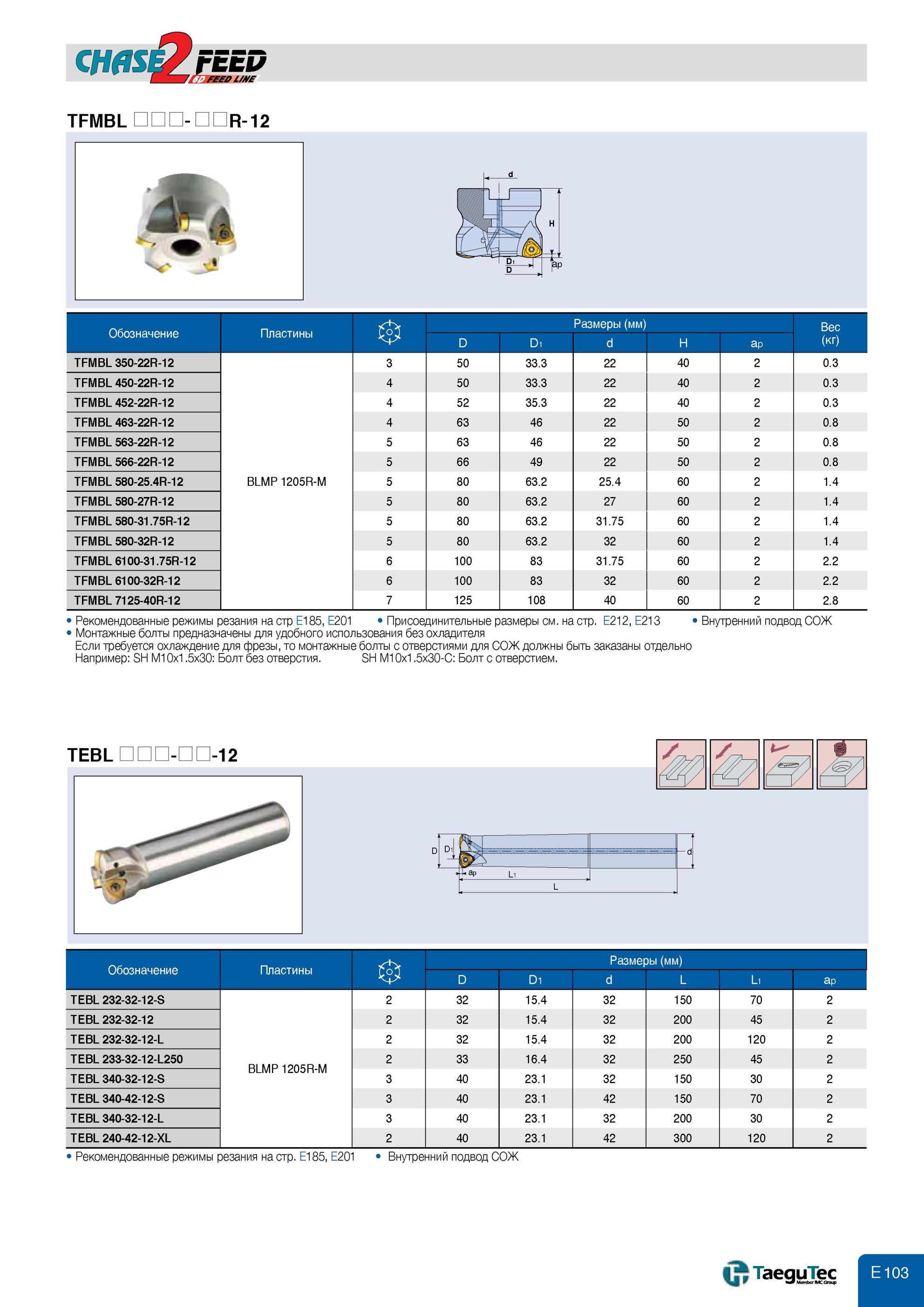

571 Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2FEED Обозначение позиции Размеры для фрезерования с большой подачей креплением на опр Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E103

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2FEED Обозначение позиции Размеры для фрезерования с большой подачей креплением на опр

Фреза со сменными режущими твердосплавными пластинами Taegutec CHASE2FEED Обозначение позиции Размеры для фрезерования с большой подачей креплением на оправку болты CHASEFEED Обозначение Пластины Размеры (мм) D D1 d H ap Вес (кг) TFMBL 350-22R-12 3 50 33.3 22 40 2 0.3 TFMBL 450-22R-12 4 50 33.3 22 40 2 0.3 TFMBL 452-22R-12 4 52 35.3 22 40 2 0.3 TFMBL 463-22R-12 4 63 46 22 50 2 0.8 TFMBL 563-22R-12 5 63 46 22 50 2 0.8 TFMBL 566-22R-12 5 66 49 22 50 2 0.8 TFMBL 580-25.4R-12 BLMP 1205R-M 5 80 63.2 25.4 60 2 1.4 TFMBL 580-27R-12 5 80 63.2 27 60 2 1.4 TFMBL 580-31.75R-12 5 80 63.2 31.75 60 2 1.4 TFMBL 580-32R-12 5 80 63.2 32 60 2 1.4 TFMBL 6100-31.75R-12 6 100 83 31.75 60 2 2.2 TFMBL 6100-32R-12 6 100 83 32 60 2 2.2 TFMBL 7125-40R-12 7 125 108 40 60 2 2.8 Рекомендованные режимы резания на стр E185, E201 Присоединительные размеры см. на стр. E212, E213 Внутренний подвод СОЖ Монтажные болты предназначены для удобного использования без охладителя Если требуется охлаждение для фрезы, то монтажные болты с отверстиями для СОЖ должны быть заказаны отдельно Например SH M10x1.5x30 Болт без отверстия. SH M10x1.5x30-& Болт с отверстием. Обозначение Пластины fcTJ Размеры (мм) D D1 d L L1 ap TEBL 232-32-12-S 2 32 15.4 32 150 70 2 TEBL 232-32-12 2 32 15.4 32 200 45 2 TEBL 232-32-12-L 2 32 15.4 32 200 120 2 TEBL 233-32-12-L250 BLMP 1205R-M 2 33 16.4 32 250 45 2 TEBL 340-32-12-S 3 40 23.1 32 150 30 2 TEBL 340-42-12-S 3 40 23.1 42 150 70 2 TEBL 340-32-12-L 3 40 23.1 32 200 30 2 TEBL 240-42-12-XL 2 40 23.1 42 300 120 2 Рекомендованные режимы резания на стр. E185, E201 Внутренний подвод СОЖ TFMBL - R-12 TEBL --12
