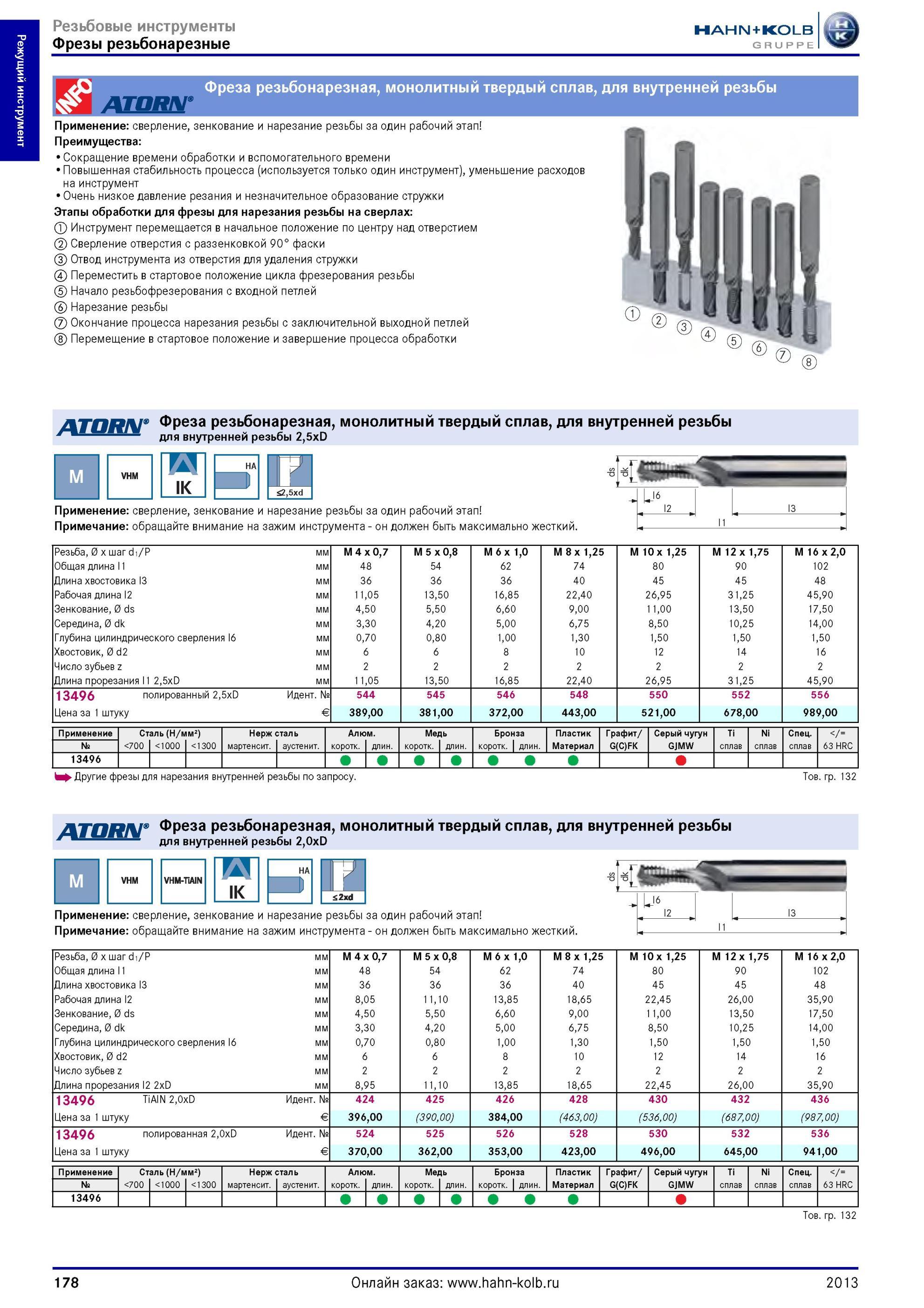

178 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.178

178 Фреза резьбонарезная от Hahn Kolb монолитный твердый сплав, для внутренней резьбы Применение сверление, зенкование и нарезание резьбы за один рабочий Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 178

Фреза резьбонарезная от Hahn Kolb монолитный твердый сплав, для внутренней резьбы Применение сверление, зенкование и нарезание резьбы за один рабочий

Фреза резьбонарезная от Hahn Kolb монолитный твердый сплав, для внутренней резьбы Применение сверление, зенкование и нарезание резьбы за один рабочий этап Преимущества Сокращение времени обработки и вспомогательного времени Повышенная стабильность процесса (используется только один инструмент), уменьшение расходов на инструмент Очень низкое давление резания и незначительное образование стружки Этапы обработки для фрезы для нарезания резьбы на сверлах Инструмент перемещается в начальное положение по центру над отверстием Сверление отверстия с раззенковкой 90° фаски Отвод инструмента из отверстия для удаления стружки Переместить в стартовое положение цикла фрезерования резьбы Начало резьбофрезерования с входной петлей Нарезание резьбы Окончание процесса нарезания резьбы с заключительной выходной петлей Перемещение в стартовое положение и завершение процесса обработки Фреза резьбонарезная монолитный твердый сплав, для внутренней резьбы для внутренней резьбы 2,5xD K- 1 2,5xd Применение сверление, зенкование и нарезание резьбы за один рабочий этап Примечание обращайте внимание на зажим инструмента он должен быть максимально жесткий. Резьба, 0 x шаг d1/P мм Общая длина l1 мм Длина хвостовика l3 мм Рабочая длина l2 мм Зенкование, 0 ds мм Середина, 0 dk мм Глубина цилиндрического сверления l6 мм Хвостовик Диаметр d2 мм Число зубьев z мм Длина прорезания l1 2,5xD мм M 4x0,7 48 36 11.05 4,50 3,30 0,70 6 2 11.05 M 5x0,8 54 36 13.50 5.50 4,20 0,80 6 2 13.50 M 6x1,0 62 36 16.85 6,60 5.00 1.00 8 2 16.85 13496 полированный 2,5xD Идентификационный номер № Цена за 1 штуку Евро € 544 389,00 545 381,00 546 372,00 Применение Сталь (Н/мм2) Нержавеющая сталь Алюминий Медь Бронза № 700 1000 1300 мартенситная аустенитная Короткостружечный Длинностружечный коротк. дли 13496 й. и к U'6 12 13 11 M 8 x 1,25 M 10 x 1,25 M 12x1,75 M 16x2,0 74 80 90 102 40 45 45 48 22,40 26,95 31,25 45,90 9,00 11,00 13,50 17,50 6,75 8,50 10,25 14,00 1,30 1,50 1,50 1,50 10 12 14 16 2 2 2 2 22,40 26,95 31,25 45,90 548 550 552 556 443,00 521,00 678,00 989,00 Пластик Материал Графит G(C)FK Серый чугун GJMW Ti сплав Ni сплав Специальный сплав 63 HRC Другие фрезы для нарезания внутренней резьбы по запросу. Товарная группа 132 Фреза резьбонарезная монолитный твердый сплав, для внутренней резьбы для внутренней резьбы 2,0xD IK HA L. 1 J V S2xd I Применение сверление, зенкование и нарезание резьбы за один рабочий этап Примечание обращайте внимание на зажим инструмента он должен быть максимально жесткий. Резьба, 0 x шаг d1/P мм Общая длина l1 мм Длина хвостовика l3 мм Рабочая длина l2 мм Зенкование, 0 ds мм Середина, 0 dk мм Глубина цилиндрического сверления l6 мм Хвостовик Диаметр d2 мм Число зубьев z мм Длина прорезания l2 2xD мм M 4x0,7 48 36 8,05 4,50 3,30 0,70 6 2 8,95 M 5x0,8 54 36 11,10 5,50 4,20 0,80 6 2 11,10 M 6x1,0 62 36 13.85 6,60 5.00 1.00 8 2 13.85 M 8x1,25 74 40 18.65 9,00 6,75 1,30 10 2 18.65 M 10 x 1,25 80 45 22.45 11,00 8.50 1.50 12 2 22.45 M 12 x 1,75 90 45 26,00 13.50 10,25 1.50 14 2 26,00 M 16x2,0 102 48 35.90 17.50 14,00 1.50 16 2 35.90 13496 TiAlN 2,0xD Идентификационный номер № Цена за 1 штуку Евро € 424 396,00 425 (390,00) 426 384,00 428 (463,00) 430 (536,00) 432 (687,00) 436 (987,00) 13496 полированная 2,0xD Идентификационный номер № Цена за 1 штуку Евро € 524 370,00 525 362,00 526 353,00 528 423,00 530 496,00 532 645,00 536 941,00 Применение Сталь (Н/мм2) Нержавеющая сталь Алюминий Медь Бронза Пластик Графит Серый чугун Ti Ni Специальный № 700 1000 1300 мартенситная аустенитная Короткостружечный Длинностружечный Материал G(C)FK GJMW сплав 63 HRC 13496 Товарная группа 132 178 2013
