HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

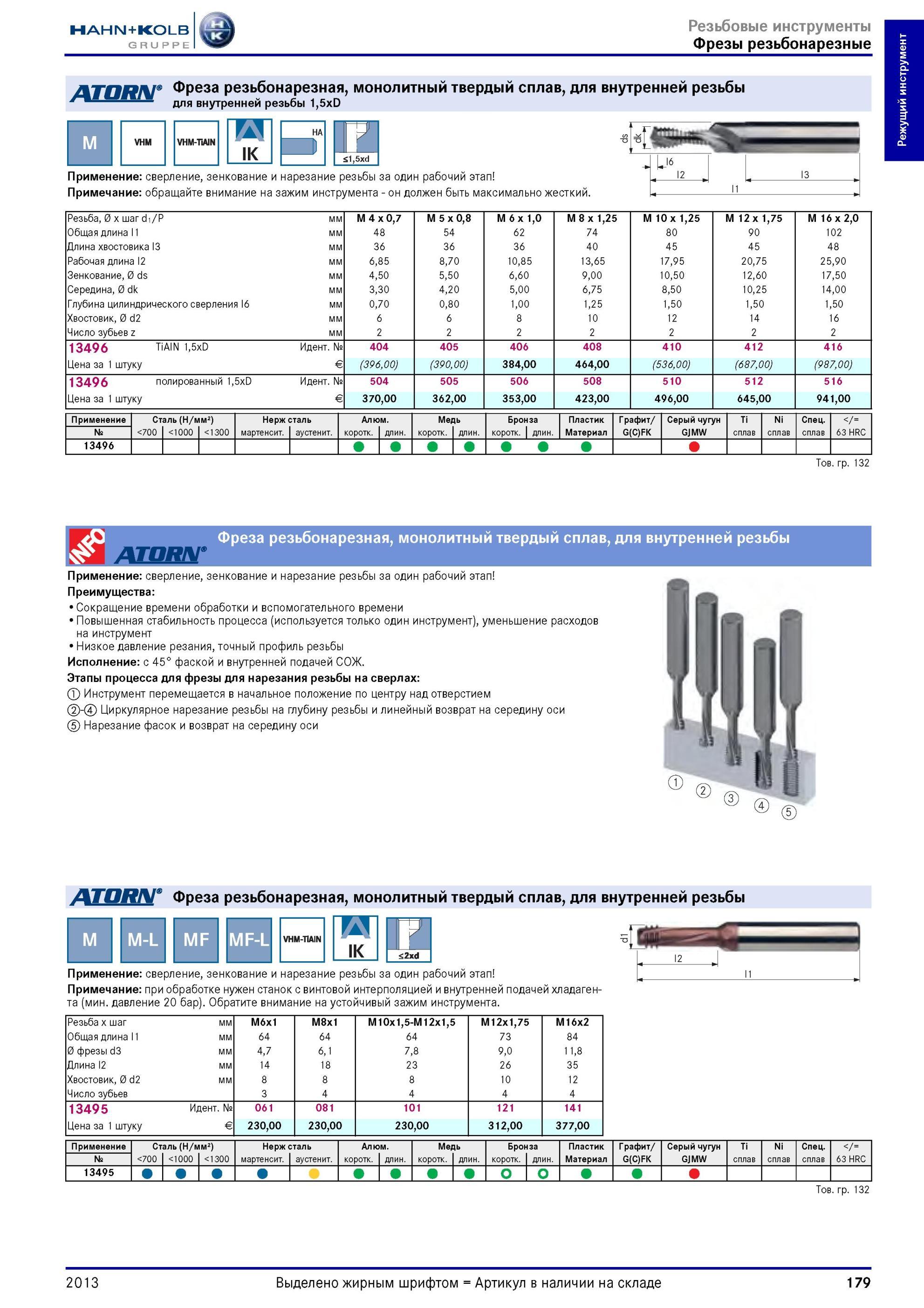

179 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.179

179 Фреза резьбонарезная от Hahn Kolb монолитный твердый сплав, для внутренней резьбы для внутренней резьбы 1,5xD IK HA L. Применение сверление, зенковани Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 179

Фреза резьбонарезная от Hahn Kolb монолитный твердый сплав, для внутренней резьбы для внутренней резьбы 1,5xD IK HA L. Применение сверление, зенковани

Фреза резьбонарезная от Hahn Kolb монолитный твердый сплав, для внутренней резьбы для внутренней резьбы 1,5xD IK HA L. Применение сверление, зенкование и нарезание резьбы за один рабочий этап Примечание обращайте внимание на зажим инструмента он должен быть максимально жесткий. Резьба, 0 x шаг d1/P мм Общая длина l1 мм Длина хвостовика l3 мм Рабочая длина l2 мм Зенкование, 0 ds мм Середина, 0 dk мм Глубина цилиндрического сверления I6 мм Хвостовик Диаметр d2 мм Число зубьев z мм M 4x0,7 48 36 6,85 4,50 3,30 0,70 6 2 M 5x0,8 54 36 8,70 5,50 4,20 0,80 6 2 M 6x1,0 62 36 10,85 6,60 5.00 1.00 8 2 M 8x1,25 74 40 13,65 9,00 6,75 1,25 10 2 M 10 x 1,25 80 45 17,95 10.50 8.50 1.50 12 2 M 12 x 1,75 90 45 20,75 12,60 10,25 1,50 14 2 M 16 x 2,0 102 48 25,90 17.50 14,00 1.50 16 2 13496 TiAIN 1,5xD Идентификационный номер № Цена за 1 штуку Евро € 404 (396,00) 405 (390,00) 406 384,00 408 464,00 410 (536,00) 412 (687,00) 416 (987,00) 13496 полированный 1,5x0 Идентификационный номер № Цена за 1 штуку Евро € 504 370,00 505 362,00 506 353,00 508 423,00 510 496,00 512 645,00 516 941,00 Применение № Сталь (Н/мм2) 700 1000 1300 Нержавеющая сталь мартенситная аустенитная Алюминий Короткостружечный Длинностружечный Медь Короткостружечный Длинностружечный Бронза Короткостружечный Длинностружечный Пластик Материал Графит G(C)FK Серый чугун GJMW Ti сплав Ni сплав Специальный сплав 63 HRC 13496 Товарная группа 132 Фреза резьбонарезная монолитный твердый сплав, для внутренней резьбы Применение сверление, зенкование и нарезание резьбы за один рабочий этап Преимущества Сокращение времени обработки и вспомогательного времени Повышенная стабильность процесса (используется только один инструмент), уменьшение расходов на инструмент Низкое давление резания, точный профиль резьбы Исполнение с 45° фаской и внутренней подачей СОЖ. Этапы процесса для фрезы для нарезания резьбы на сверлах Инструмент перемещается в начальное положение по центру над отверстием Циркулярное нарезание резьбы на глубину резьбы и линейный возврат на середину оси Нарезание фасок и возврат на середину оси Фреза резьбонарезная монолитный твердый сплав, для внутренней резьбы IK W S2 d Применение сверление, зенкование и нарезание резьбы за один рабочий этап Примечание при обработке нужен станок с винтовой интерполяцией и внутренней подачей хладагента (мин. давление 20 бар). Обратите внимание на устойчивый зажим инструмента. Резьба x шаг мм Общая длина l1 мм 0 фрезы d3 мм Длина l2 мм Хвостовик Диаметр d2 мм Число зубьев M6x1 64 4,7 14 8 3 M8x1 64 6,1 18 8 4 M10x1,5-M12x1,5 64 7,8 23 8 4 M12x1,75 73 9,0 26 10 4 M16x2 84 11,8 35 12 4 13495 Идентификационный номер № Цена за 1 штуку Евро € 061 230,00 081 230,00 101 230,00 121 312,00 141 377,00 Применение Сталь (Н/мм2) Нержавеющая сталь Алюминий Медь Бронза Пластик Графит Серый чугун Ti Ni Специальный № 700 1000 1300 мартенситная аустенитная Короткостружечный Длинностружечный Материал G(C)FK GJMW сплав 63 HRC 13495 Товарная группа 132 2 2013 179 Режущий инструмент
