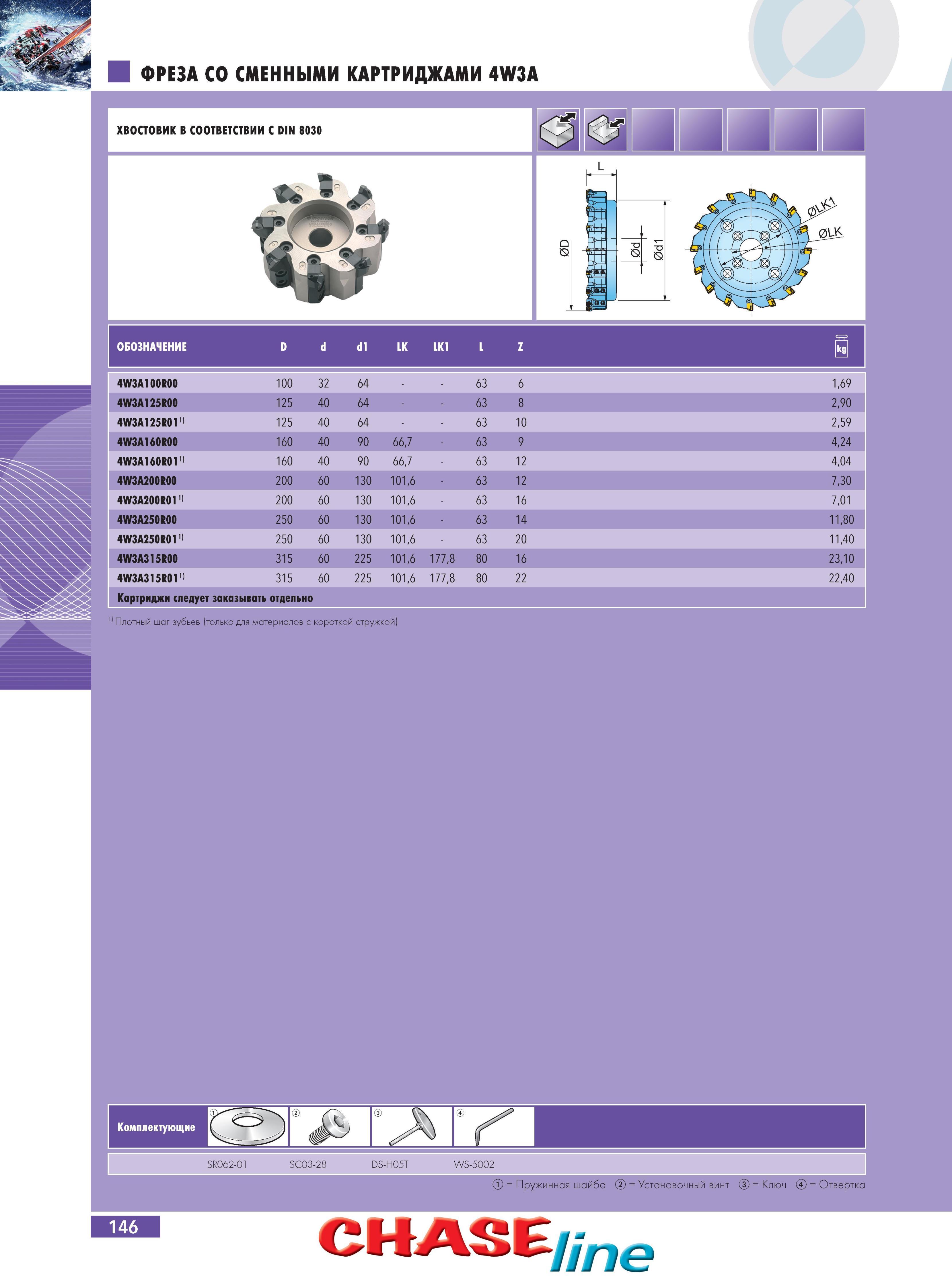

150 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.146

150 ФРЕЗА INGERSOLL СО СМЕННЫМИ КАРТРИДЖАМИ 4W3A Хвостовик инструмента в соотвтствии со стандартом DIN 8030 Торцевые фрезы Ingersoll для обработки плоскости 1) Плот Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 146

ФРЕЗА INGERSOLL СО СМЕННЫМИ КАРТРИДЖАМИ 4W3A Хвостовик инструмента в соотвтствии со стандартом DIN 8030 Торцевые фрезы Ingersoll для обработки плоскости 1) Плот

ФРЕЗА INGERSOLL СО СМЕННЫМИ КАРТРИДЖАМИ 4W3A Хвостовик инструмента в соотвтствии со стандартом DIN 8030 Торцевые фрезы Ingersoll для обработки плоскости 1) Плотный зубьев (только для материалов с короткой стружкой) Обозначение D d d1 LK LK1 L Z 1 4W3A100R00 100 32 64 63 6 1,69 4W3A125R00 125 40 64 63 8 2,90 4W3A125R011) 125 40 64 63 10 2,59 4W3A160R00 160 40 90 66,7 63 9 4,24 4W3A160R011) 160 40 90 66,7 63 12 4,04 4W3A200R00 200 60 130 101,6 63 12 7,30 4W3A200R011) 200 60 130 101,6 63 16 7,01 4W3A250R00 250 60 130 101,6 63 14 11,80 4W3A250R011) 250 60 130 101,6 63 20 11,40 4W3A315R00 315 60 225 101,6 177,8 80 16 23,10 4W3A315R011) 315 60 225 101,6 177,8 80 22 22,40 Картриджи следует заказывать отдельно шаг Комплектующие 'Г SR062-01 SC03-28 DS-H05T WS-5002 Пружинная шайба 1 Установочный винт Ключ Отвертка 146 CHASEffne
