Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

GUHRING | Каталог GUHRING 2012 Общий Инструмент Оснастка (Всего 1669 стр.)

Формы заборной части метчиков Выбор и применение Часть 1 Основные положения по осевому резьбонарезному инструменту При нарезании внутренней резьбы вся

1608 Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр.1637

1608 Формы заборной части метчиков Выбор и применение Часть 1 Основные положения по осевому резьбонарезному инструменту При нарезании внутренней резьбы вся Каталог GUHRING 2012 Осевой режущий инструмент и станочная инструментальная оснастка Стр. 1637

Формы заборной части метчиков Выбор и применение Часть 1 Основные положения по осевому резьбонарезному инструменту При нарезании внутренней резьбы вся

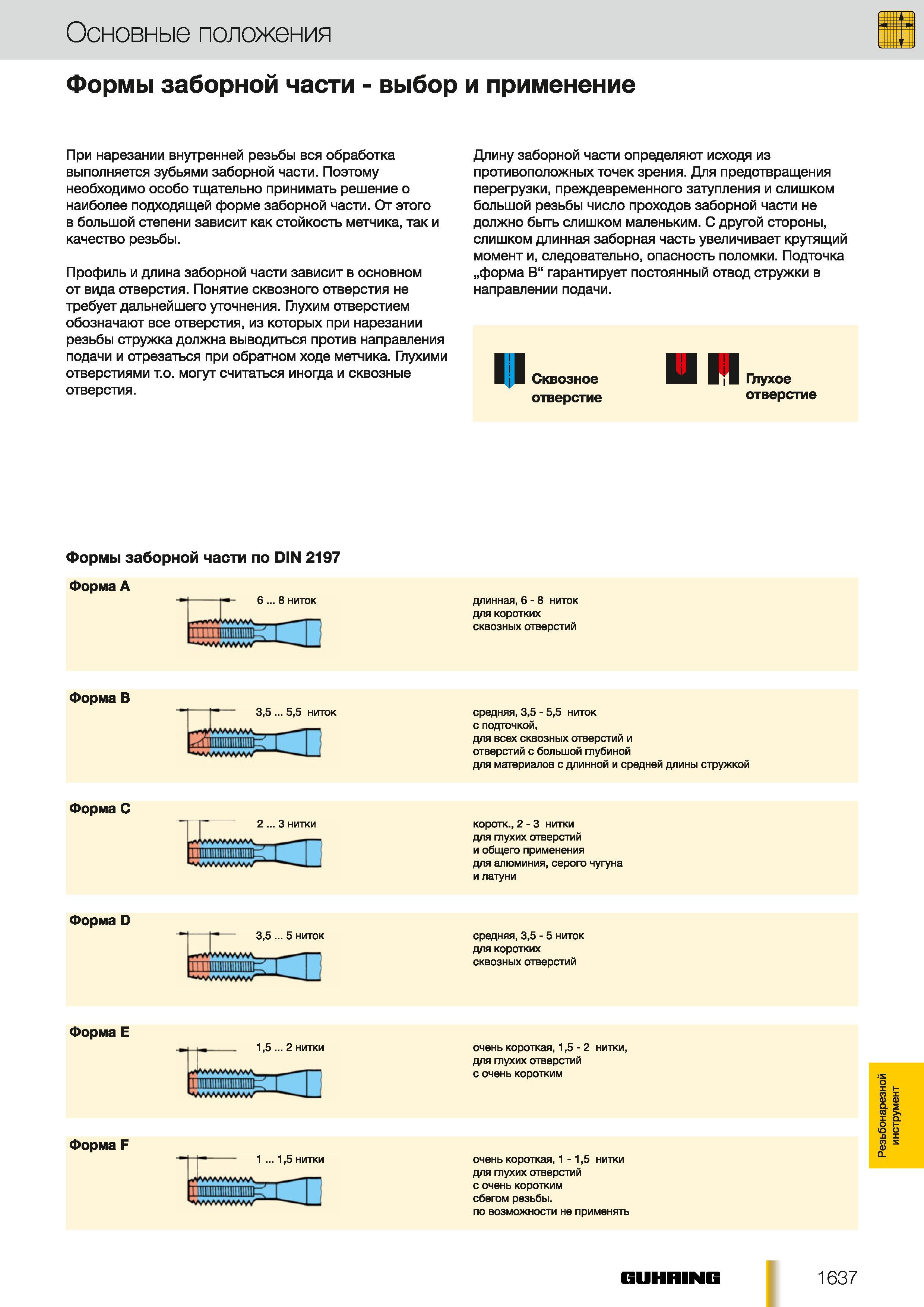

Формы заборной части метчиков Выбор и применение Часть 1 Основные положения по осевому резьбонарезному инструменту При нарезании внутренней резьбы вся обработка выполняется зубьями заборной части. Поэтому необходимо особо тщательно принимать решение о наиболее подходящей форме заборной части. От этого в большой степени зависит как стойкость метчика так и качество резьбы. Профиль и длина заборной части зависит в основном от вида отверстия. Понятие сквозного отверстия не требует дальнейшего уточнения. Глухим отверстием обозначают все отверстия из которых при нарезании резьбы стружка должна выводиться против направления подачи и отрезаться при обратном ходе метчика. Глухими отверстиями т.о. могут считаться иногда и сквозные отверстия. Длину заборной части определяют исходя из противоположных точек зрения. Для предотвращения перегрузки преждевременного затупления и слишком большой резьбы число проходов заборной части не должно быть слишком маленьким. С другой стороны слишком длинная заборная часть увеличивает крутящий момент и следовательно опасность поломки. Подточка форма В гарантирует постоянный отвод стружки в направлении подачи. отверстие отверстие Формы заборной части по DIN 2197 Форма А --г - 6 8 ниток рттшмпкХ J Форма В 35 55 ниток Форма С 2 3 нитки Форма D 35... 5 ниток Форма Е 15 2 нитки Форма F 1 15 НИТКИ длинная 6-8 ниток для коротких сквозных отверстий средняя 35 - 55 ниток с подточкой для всех сквозных отверстий и отверстий с большой глубиной для материалов с длинной и средней длины стружкой коротк. 2-3 нитки для глухих отверстий и общего применения для алюминия серого чугуна и латуни средняя 35 - 5 ниток для коротких сквозных отверстий очень короткая 15 - 2 для глухих отверстий с очень коротким очень короткая 1 - 15 нитки для глухих отверстий с очень коротким сбегом резьбы по возможности не применять GUHRING 1637 Резьбонарезной инструмент Основные положения
