609 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.605

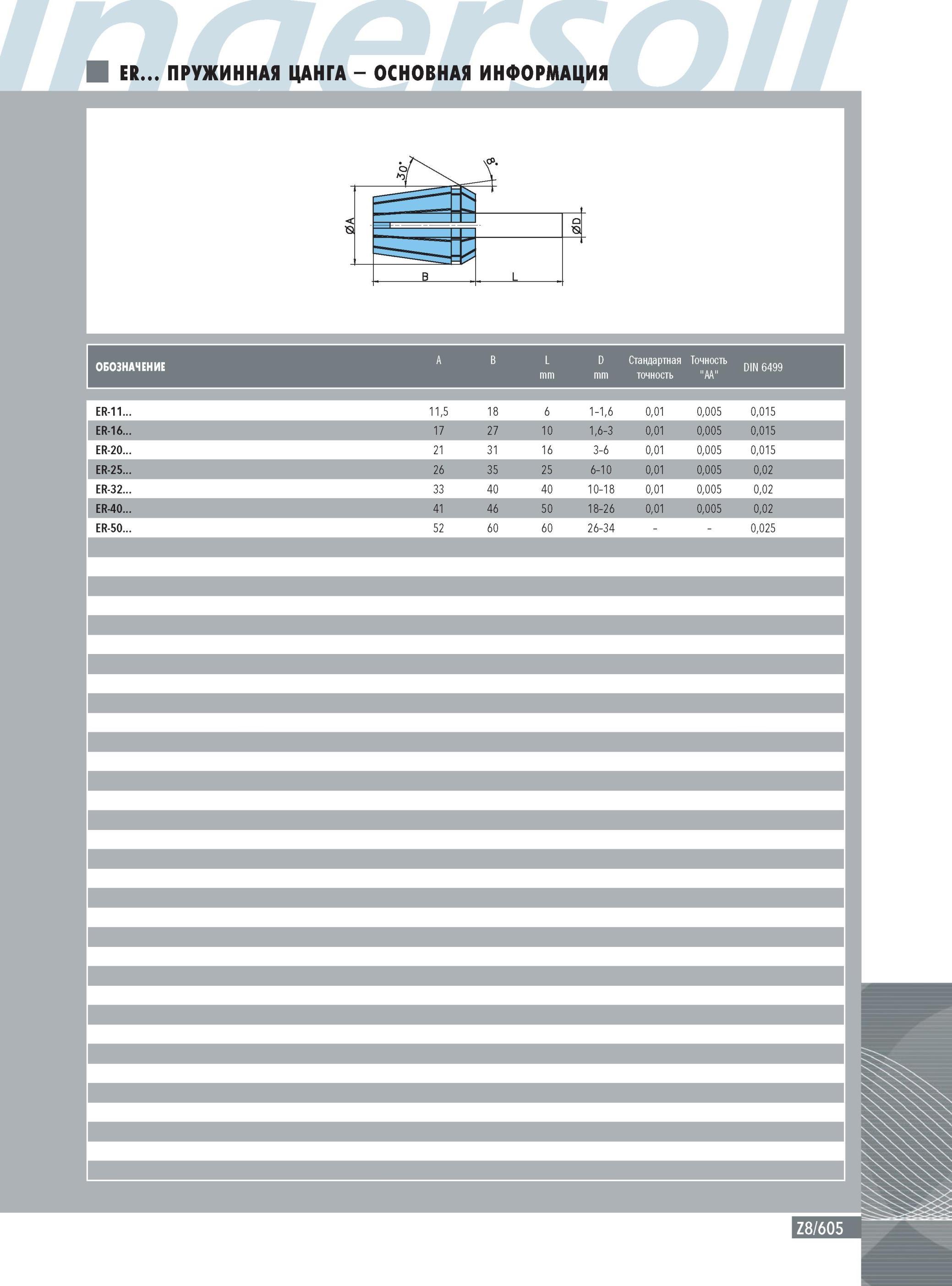

609 ER ПРУЖИННАЯ ЦАНГА ОСНОВНАЯ ИНФОРМАЦИЯ Инструментальная оснастка Ingersoll Обозначение A B L D Стандартная ТоЧН°СТЬ DIN 6499 mm mm точность АА ER-11 11,5 18 6 1 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 605

ER ПРУЖИННАЯ ЦАНГА ОСНОВНАЯ ИНФОРМАЦИЯ Инструментальная оснастка Ingersoll Обозначение A B L D Стандартная ТоЧН°СТЬ DIN 6499 mm mm точность АА ER-11 11,5 18 6 1

ER ПРУЖИННАЯ ЦАНГА ОСНОВНАЯ ИНФОРМАЦИЯ Инструментальная оснастка Ingersoll Обозначение A B L D Стандартная ТоЧН°СТЬ DIN 6499 mm mm точность "АА" ER-11 11,5 18 6 1-1,6 0,01 0,005 0,015 ER-16 17 27 10 1,6-3 0,01 0,005 0,015 ER-20 21 31 16 3-6 0,01 0,005 0,015 ER-25 26 35 5 2 6-10 0,01 0,005 0,02 ER-32 33 40 40 10-18 0,01 0,005 0,02 ER-40 41 46 50 18-26 0,01 0,005 0,02 ER-50 52 60 60 26-34 0,025
