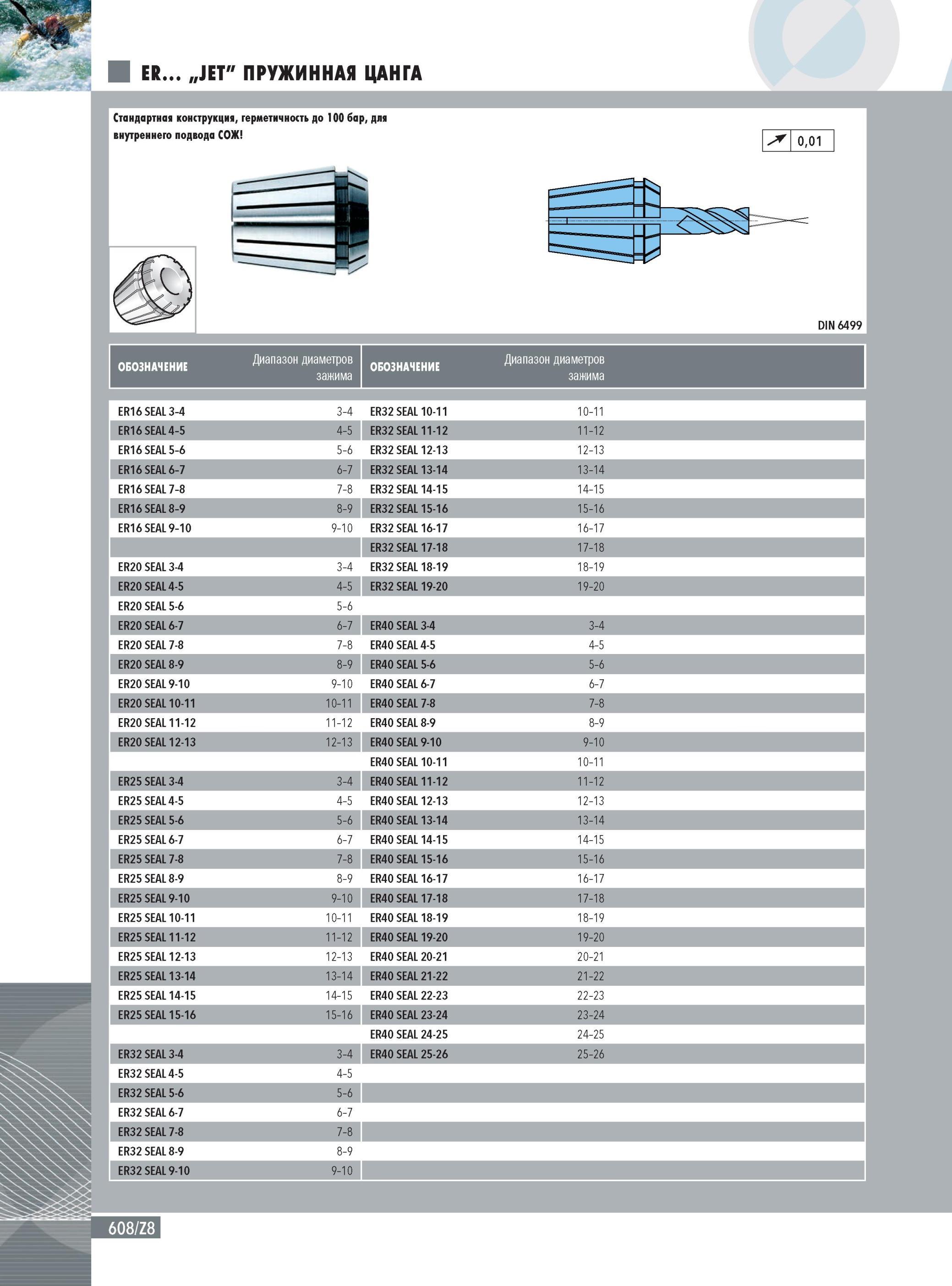

612 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.608

612 ER JET ПРУЖИННАЯ ЦАНГА Инструментальная оснастка Ingersoll Стандартная конструкция, герметичность до 100 бар, для внутреннего подвода СОЖ! 0,01 608/Z8 DIN 6499 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 608

ER JET ПРУЖИННАЯ ЦАНГА Инструментальная оснастка Ingersoll Стандартная конструкция, герметичность до 100 бар, для внутреннего подвода СОЖ! 0,01 608/Z8 DIN 6499

ER JET" ПРУЖИННАЯ ЦАНГА Инструментальная оснастка Ingersoll Стандартная конструкция, герметичность до 100 бар, для внутреннего подвода СОЖ! 0,01 608/Z8 DIN 6499 Обозначение Диапазон диаметров зажима Обозначение Диапазон диаметров зажима ER16 SEAL 3-4 3-4 ER32 SEAL 10-11 10-11 ER16 SEAL 4-5 4-5 ER32 SEAL 11-12 11-12 ER16 SEAL 5-6 5-6 ER32 SEAL 12-13 12-13 ER16 SEAL 6-7 6-7 ER32 SEAL 13-14 13-14 ER16 SEAL 7-8 7-8 ER32 SEAL 14-15 14-15 ER16 SEAL 8-9 8-9 ER32 SEAL 15-16 15-16 ER16 SEAL 9-10 9-10 ER32 SEAL 16-17 16-17 ER32 SEAL 17-18 17-18 ER20 SEAL 3-4 3-4 ER32 SEAL 18-19 18-19 ER20 SEAL 4-5 4-5 ER32 SEAL 19-20 19-20 ER20 SEAL 5-6 5-6 ER20 SEAL 6-7 6-7 ER40 SEAL 3-4 3-4 ER20 SEAL 7-8 7-8 ER40 SEAL 4-5 4-5 ER20 SEAL 8-9 8-9 ER40 SEAL 5-6 5-6 ER20 SEAL 9-10 9-10 ER40 SEAL 6-7 6-7 ER20 SEAL 10-11 10-11 ER40 SEAL 7-8 7-8 ER20 SEAL 11-12 11-12 ER40 SEAL 8-9 8-9 ER20 SEAL 12-13 12-13 ER40 SEAL 9-10 9-10 ER40 SEAL 10-11 10-11 ER25 SEAL 3-4 3-4 ER40 SEAL 11-12 11-12 ER25 SEAL 4-5 4-5 ER40 SEAL 12-13 12-13 ER25 SEAL 5-6 5-6 ER40 SEAL 13-14 13-14 ER25 SEAL 6-7 6-7 ER40 SEAL 14-15 14-15 ER25 SEAL 7-8 7-8 ER40 SEAL 15-16 15-16 ER25 SEAL 8-9 8-9 ER40 SEAL 16-17 16-17 ER25 SEAL 9-10 9-10 ER40 SEAL 17-18 17-18 ER25 SEAL 10-11 10-11 ER40 SEAL 18-19 18-19 ER25 SEAL 11-12 11-12 ER40 SEAL 19-20 19-20 ER25 SEAL 12-13 12-13 ER40 SEAL 20-21 20-21 ER25 SEAL 13-14 13-14 ER40 SEAL 21-22 21-22 ER25 SEAL 14-15 14-15 ER40 SEAL 22-23 22-23 ER25 SEAL 15-16 15-16 ER40 SEAL 23-24 23-24 ER40 SEAL 24-25 24-25 ER32 SEAL 3-4 3-4 ER40 SEAL 25-26 25-26 ER32 SEAL 4-5 4-5 ER32 SEAL 5-6 5-6 ER32 SEAL 6-7 6-7 ER32 SEAL 7-8 7-8 ER32 SEAL 8-9 8-9 ER32 SEAL 9-10 9-10
