Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

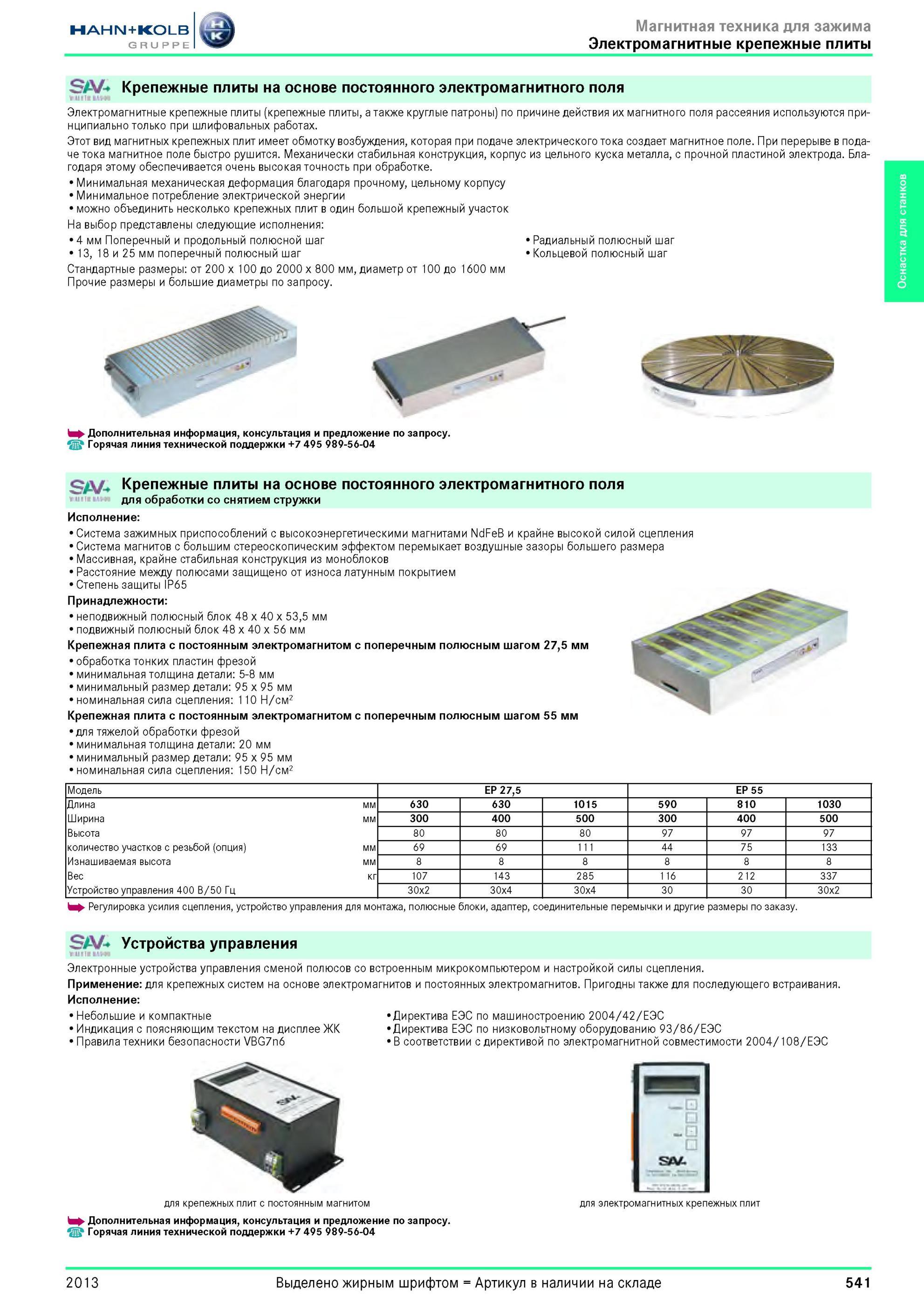

541 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.541

541 Электромагнитные крепежные плиты S/V от Хан Кольб Крепежные плиты на основе постоянного электромагнитного поля Электромагнитные крепежные плиты (крепе Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 541

Электромагнитные крепежные плиты S/V от Хан Кольб Крепежные плиты на основе постоянного электромагнитного поля Электромагнитные крепежные плиты (крепе

Электромагнитные крепежные плиты S/V от Хан Кольб Крепежные плиты на основе постоянного электромагнитного поля Электромагнитные крепежные плиты (крепежные плиты, а также круглые патроны) по причине действия их магнитного поля рассеяния используются принципиально только при шлифовальных работах. Этот вид магнитных крепежных плит имеет обмотку возбуждения, которая при подаче электрического тока создает магнитное поле. При перерыве в подаче тока магнитное поле быстро рушится. Механически стабильная конструкция, корпус из цельного куска металла, с прочной пластиной электрода. Благодаря этому обеспечивается очень высокая точность при обработке. Mинимальная механическая деформация благодаря прочному, цельному корпусу Минимальное потребление электрической энергии можно объединить несколько крепежных плит в один большой крепежный участок На выбор представлены следующие исполнения 4 мм Поперечный и продольный полюсной шаг Радиальный полюсный шаг 13, 18 и 25 мм поперечный полюсный шаг Кольцевой полюсный шаг Стандартные размеры от 200 x 100 до 2000 x 800 мм, диаметр от 100 до 1600 мм Прочие размеры и большие диаметры по запросу. h Дополнительная информация, консультация и предложение по запросу. t S/V- Крепежные плиты на основе постоянного электромагнитного поля для обработки со снятием стружки Исполнение Система зажимных приспособлений с высокоэнергетическими магнитами NdFeB и крайне высокой силой сцепления Система магнитов с большим стереоскопическим эффектом перемыкает воздушные зазоры большего размера Массивная, крайне стабильная конструкция из моноблоков Расстояние между полюсами защищено от износа латунным покрытием Степень защиты IP65 Принадлежности неподвижный полюсный блок 48 x 40 x 53,5 мм подвижный полюсный блок 48 x 40 x 56 мм Крепежная плита с постоянным электромагнитом с поперечным полюсным шагом 27,5 мм обработка тонких пластин фрезой минимальная толщина детали 5-8 мм минимальный размер детали 95 x 95 мм номинальная сила сцепления 110 Н/см2 Крепежная плита с постоянным электромагнитом с поперечным полюсным шагом 55 мм для тяжелой обработки фрезой минимальная толщина детали 20 мм минимальный размер детали 95 x 95 мм номинальная сила сцепления 150 Н/см2 Модель EP 27,5 EP 55 Длина мм 630 630 1015 590 810 1030 Ширина мм 300 400 500 300 400 500 Высота 80 80 80 97 97 97 количество участков с резьбой (опция) мм 69 69 111 44 75 133 Изнашиваемая высота мм 8 8 8 8 8 8 Вес кг 107 143 285 116 212 337 Устройство управления 400 В/50 Гц 30x2 30x4 30x4 30 30 30x2 Регулировка усилия сцепления, устройство управления для монтажа, полюсные блоки, адаптер, соединительные перемычки и другие размеры по заказу. Устройства управления Электронные устройства управления сменой полюсов со встроенным микрокомпьютером и настройкой силы сцепления. Применение для крепежных систем на основе электромагнитов и постоянных электромагнитов. Пригодны также для последующего встраивания. Исполнение Небольшие и компактные 1 Индикация с поясняющим текстом на дисплее ЖК 1 Правила техники безопасности VBG7n6 Директива ЕЭС по машиностроению 2004/42/ЕЭС Директива ЕЭС по низковольтному оборудованию 93/86/ЕЭС В соответствии с директивой по электромагнитной совместимости 2004/108/ЕЭС для крепежных плит с постоянным магнитом h Дополнительная информация, консультация и предложение по запросу. для электромагнитных крепежных плит 2013 541 Оснастка для станков
