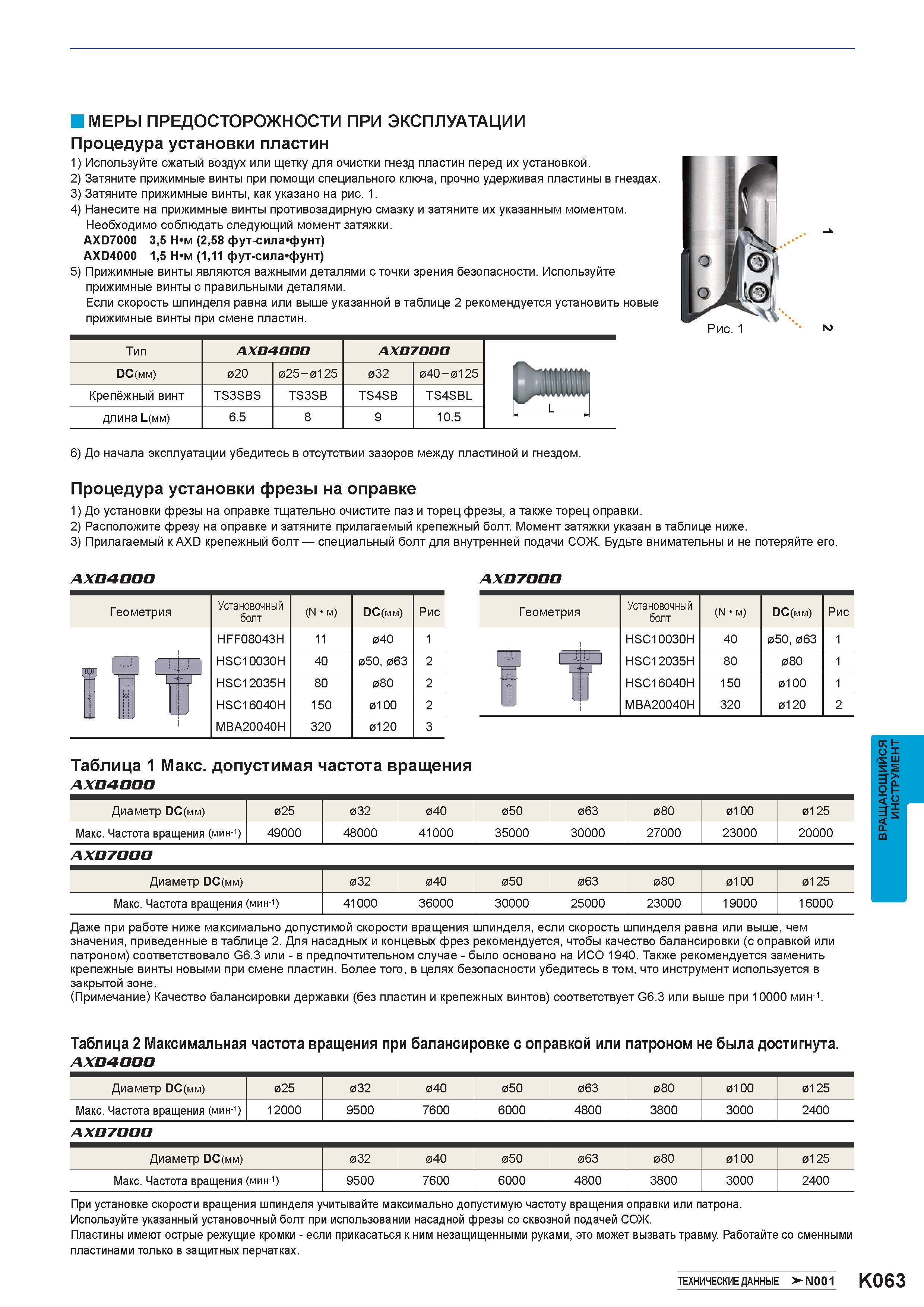

Эксплуатация инструмента режущего со сменными твердосплавными пластинами для фрезерования на металлорежцщих станках Меры предосторожности _ при работе с металлорежущим инструментом Процедура установки пластин 1) Используйте сжатый воздух или щетку для очистки гнезд пластин перед их установкой. 2) Затяните прижимные винты при помощи специального ключа, прочно удерживая пластины в гнездах. 3) Затяните прижимные винты, как указано на рис. 1. 4) Нанесите на прижимные винты противозадирную смазку и затяните их указанным моментом. Необходимо соблюдать следующий момент затяжки. AXD7000 3,5 Н м (2,58 фут-сила фунт) AXD4000 1,5 Н м (1,11 фут-сила фунт) 5) Прижимные винты являются важными деталями сточки зрения безопасности. Используйте прижимные винты с правильными деталями. Если скорость шпинделя равна или выше указанной в таблице 2 рекомендуется установить новые прижимные винты при смене пластин. Рис. 1 Тип AXD4000 AXD7000 DC ivi) 020 025-0125 032 040-0125 Крепёжный винт TS3SBS TS3SB TS4SB TS4SBL длина L ) 6.5 8 9 10.5 k J 6) До начала эксплуатации убедитесь в отсутствии зазоров между пластиной и гнездом. Процедура установки фрезы на оправке 1) До установки фрезы на оправке тщательно очистите паз и торец фрезы, а также торец оправки. 2) Расположите фрезу на оправке и затяните прилагаемый крепежный болт. Момент затяжки указан в таблице ниже. 3) Прилагаемый XD крепежный болт специальный болт для внутренней подачи СОЖ. Будьте внимательны и не потеряйте его. AXD4000 Геометрия Установочный болт (N м) DC ivi) Рис ,,j, HFF08043H 11 040 1 HSC10030H 40 050, 063 2 1 HSC12035H 80 080 2 HSC16040H 150 0100 2 MBA20040H 320 0120 3 AXD7000 Геометрия Установочный болт (N м) DC(мм) Рис HSC10030H 40 050, 063 1 1 HSC12035H 80 080 1 1 I HSC16040H 150 0100 1 MBA20040H 320 0120 2 Таблица 1 Макс. допустимая частота вращения AXD4000 Диаметр DC ) 025 032 040 050 063 080 0100 0125 Макс. Частота вращения (мин-1) 49000 48000 41000 35000 30000 27000 23000 20000 AXD7000 Диаметр DC ) 032 040 050 063 080 0100 0125 Макс. Частота вращения (мин-1) 41000 36000 30000 25000 23000 19000 16000 Даже при работе ниже максимально допустимой скорости вращения шпинделя, если скорость шпинделя равна или выше, чем значения, приведенные в таблице 2. Для насадных и концевых фрез рекомендуется, чтобы качество балансировки (с оправкой или патроном) соответствовало G6.3 или - в предпочтительном случае - было основано на ИСО 1940. Также рекомендуется заменить крепежные винты новыми при смене пластин. Более того, в целях безопасности убедитесь в том, что инструмент используется в закрытой зоне. (Примечание) Качество балансировки державки (без пластин и крепежных винтов) соответствует G6.3 или выше при 10000 мин-1. Таблица 2 Максимальная частота вращения при балансировке с оправкой или патроном не была достигнута. AXD4000 Диаметр DC ) 025 032 040 050 063 080 0100 0125 Макс. Частота вращения (мин-1) 12000 9500 7600 6000 4800 3800 3000 2400 AXD7000 Диаметр DC ) 032 040 050 063 080 0100 0125 Макс. Частота вращения (мин-1) 9500 7600 6000 4800 3800 3000 2400 При установке скорости вращения шпинделя учитывайте максимально допустимую частоту вращения оправки или патрона. Используйте указанный установочный болт при использовании насадной фрезы со сквозной подачей СОЖ. Пластины имеют острые режущие кромки - если прикасаться к ним незащищенными руками, это может вызвать травму. Работайте со сменными пластинами только в защитных перчатках. Краткое руководство по металлообработке на станках >-N001 K063 Вращающийся фрезерный инструмент
