HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Эффективное число зубьев фрезерного металлорежущего инструмента при фрезеровании является чисто расчётной величиной, которая не округляетс

516 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.488

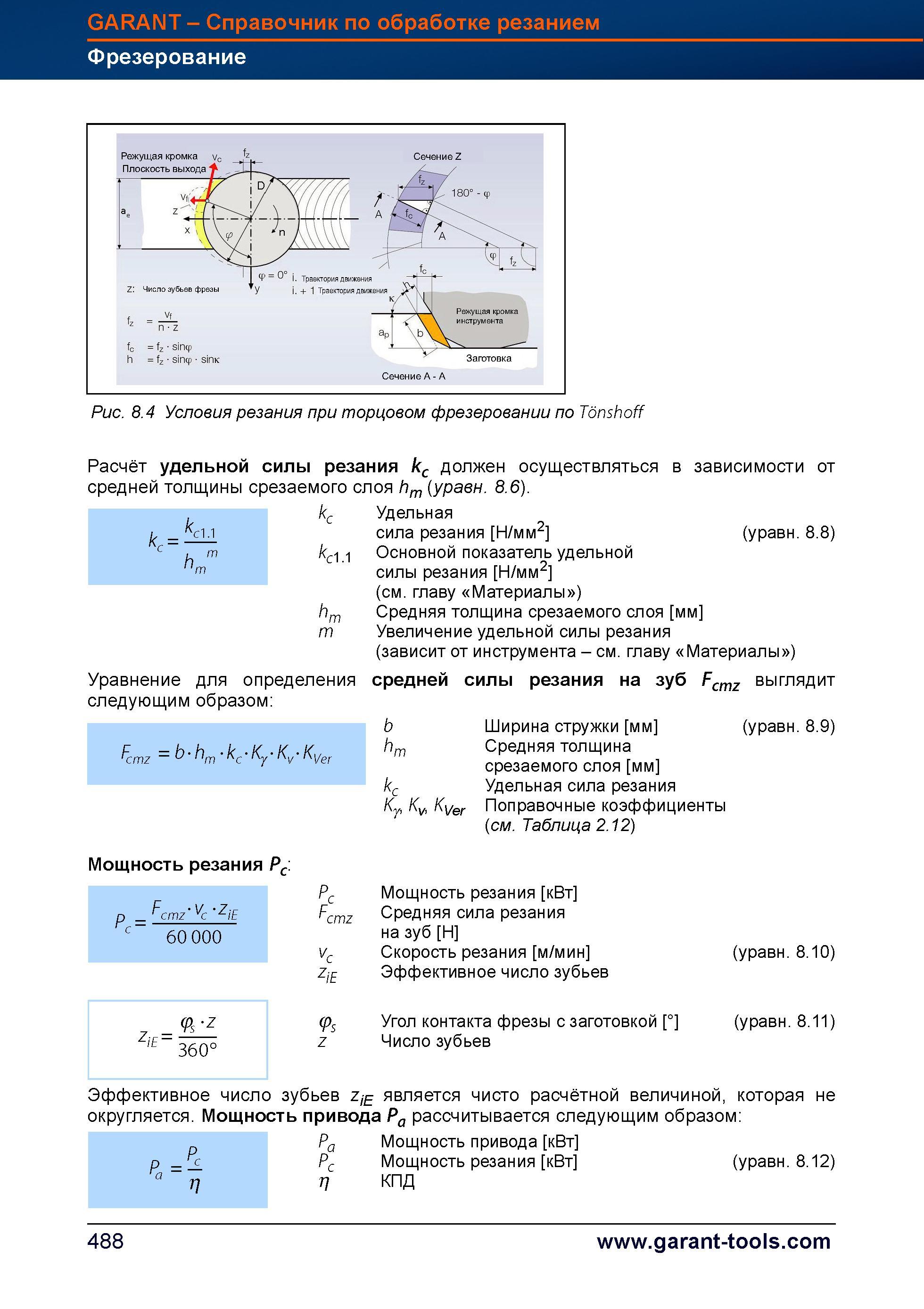

516 Эффективное число зубьев фрезерного металлорежущего инструмента при фрезеровании является чисто расчётной величиной, которая не округляетс Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 488

Эффективное число зубьев фрезерного металлорежущего инструмента при фрезеровании является чисто расчётной величиной, которая не округляетс

Эффективное число зубьев фрезерного металлорежущего инструмента при фрезеровании является чисто расчётной величиной, которая не округляется. Мощность привода Pa рассчитывается следующим образом Pa Мощность привода кВт Pc Мощность резания кВт (уравн. 8.12) КПД 488 GARANT - Справочник по обработке резанием Фрезерование Рис. 8.4 Условия резания при торцовом фрезеровании по Tonshoff Расчёт удельной силы резания kc должен осуществляться в зависимости от средней толщины срезаемого слоя hm (уравн. 8.6). Удельная сила резания Н/мм2 (уравн. 8.8) Основной показатель удельной силы резания Н/мм2 (см. главу Материалы ) Средняя толщина срезаемого слоя мм Увеличение удельной силы резания (зависит от инструмента - см. главу Материалы ) средней силы резания на зуб Fcmz выглядит kc1.1 Уравнение для определения следующим образом Fcmz = b hm kc Ky Kv Kyer b hm kc Kyi Kv KVer Ширина стружки мм Средняя толщина срезаемого слоя мм Удельная сила резания Поправочные коэффициенты (см. Таблица 2.12) (уравн. 8.9) Мощность резания Pc р = Fcmz' Vc ziL 60 000 c ziE Мощность резания кВт Средняя сила резания на зуб Н Скорость резания м/мин Эффективное число зубьев (уравн. 8.10) P c F cmz q>s Угол контакта фрезы с заготовкой ° (уравн. 8.11) z Число зубьев
