Двузубые сферические фрезы Tungaloy EBP для получистового и чистового фрезерования на станках с ЧПУ сталей и штампов Общий вид Размеры Обозначение

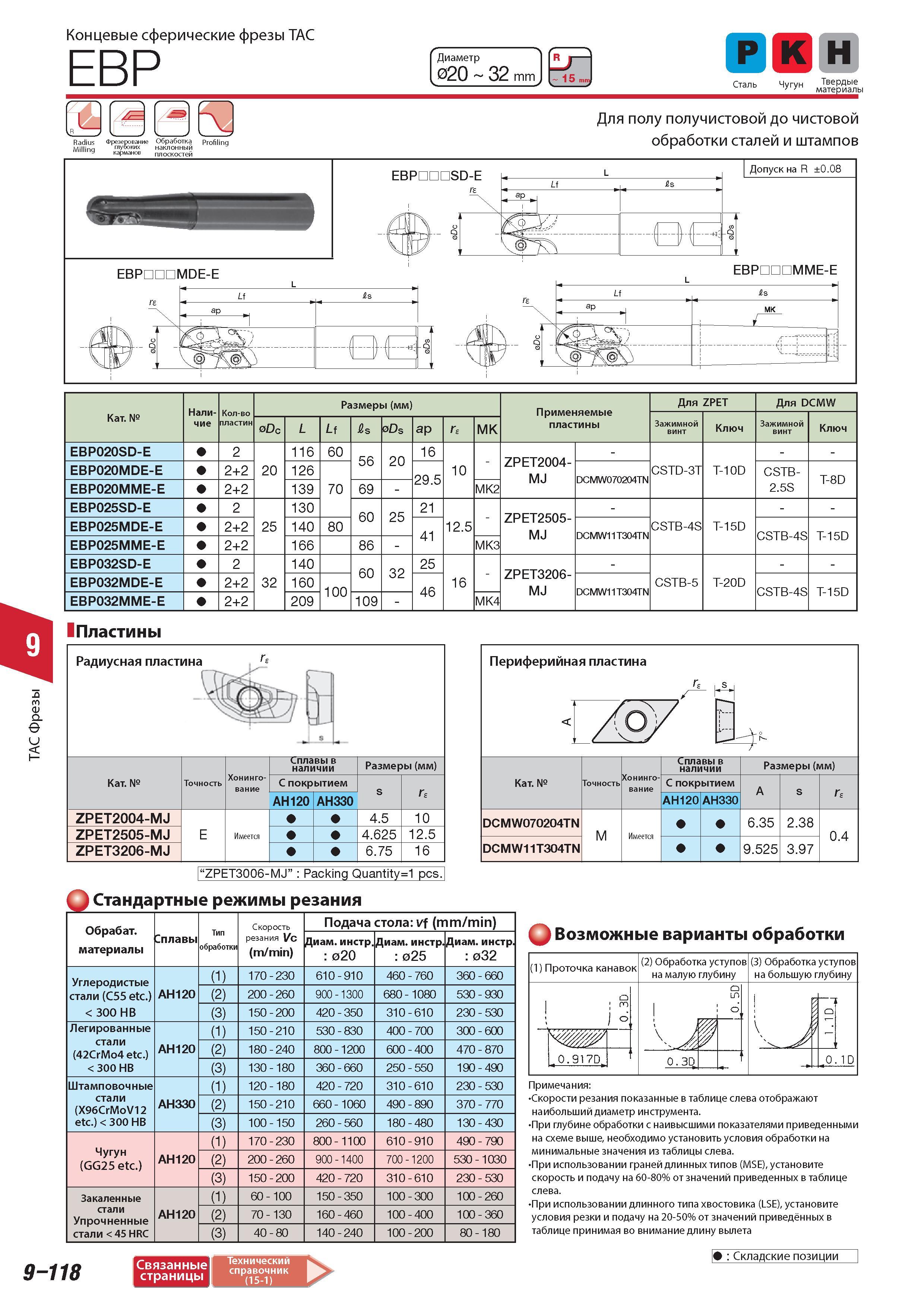

688 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.9-118

688 Двузубые сферические фрезы Tungaloy EBP для получистового и чистового фрезерования на станках с ЧПУ сталей и штампов Общий вид Размеры Обозначение Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 9-118

Двузубые сферические фрезы Tungaloy EBP для получистового и чистового фрезерования на станках с ЧПУ сталей и штампов Общий вид Размеры Обозначение

Двузубые сферические фрезы Tungaloy EBP для получистового и чистового фрезерования на станках с ЧПУ сталей и штампов Общий вид Размеры Обозначение _ по каталогу Допуск на R 0. Lf Rs ap MK Категория Наличие Количество пластин Размеры (мм) Применяемые пластины Для ZPET Для D CMW Dc L Lf Rs Ds ap MK Зажимной винт Ключ Зажимной винт Ключ EBP020SD-E 2 20 116 60 56 20 16 10 - ZPET2004- MJ - CSTD-3T T-10D EBP020MDE-E 2+2 126 70 29.5 DCMW070204TN CSTB- 2.5S T-8D EBP020MME-E 2+2 139 69 - MK2 EBP025SD-E 2 25 130 60 25 21 12.5 - ZPET2505- MJ - CSTB-4S T-15D EBP025MDE-E 2+2 140 80 41 DCMW11T304TN CSTB-4S T-15D EBP025MME-E 2+2 166 86 - MK3 EBP032SD-E 2 32 140 60 32 25 16 - ZPET3206- MJ - CSTB-5 T-20D EBP032MDE-E 2+2 160 100 46 DCMW11T304TN CSTB-4S T-15D EBP032MME-E 2+2 209 109 - MK4 Пластины Периферийная пластина 6 Категория Точность Хонинго- вание Сплавы в наличии Размеры (мм) С покрытием A s AH120 AH330 DCMW070204TN M Имеется 6.35 2.38 0.4 DCMW11T304TN 9.525 3.97 Обрабатываемые материалы Сплавы Тип обработки Скорость резания Vc (m/min) Подача стола vf ( mm /min) Диам. инстр 020 Диаметр инструмента 025 Диаметр инструмента 032 Углеродистые стали (C55 etc.) 300 HB AH120 (1) 170 - 230 610 - 910 460 - 760 360 - 660 (2) 200 - 260 900 - 1300 680 - 1080 530 - 930 (3) 150 - 200 420 - 350 310 - 610 230 - 530 Легированные стали (42CrMo4 etc.) 300 HB AH120 (1) 150 - 210 530 - 830 400 - 700 300 - 600 (2) 180 - 240 800 - 1200 600 - 400 470 - 870 (3) 130 - 180 360 - 660 250 - 550 190 - 490 Штамповочные стали (X96CrMoV12 etc.) 300 HB AH330 (1) 120 - 180 420 - 720 310 - 610 230 - 530 (2) 150 - 210 660 - 1060 490 - 890 370 - 770 (3) 100 - 150 260 - 560 180 - 480 130 - 430 Чугун (GG25 etc.) AH120 (1) 170 - 230 800 - 1100 610 - 910 490 - 790 (2) 200 - 260 900 - 1400 700 - 1200 530 - 1030 (3) 150 - 200 420 - 720 310 - 610 230 - 530 Закаленные стали Упрочненные стали 45 HRC AH120 (1) 60 - 100 150 - 350 100 - 300 100 - 260 (2) 70 - 130 160 - 460 100 - 400 100 - 360 (3) 40 - 80 140 - 240 100 - 200 80 - 180 Возможные варианты обработки (1) Проточка канавок (2) Обработка уступов на малую глубину О 1 0.917D (3) Обработка уступов на большую глубину 0. 1D 9-118 Связанные страницы Примечания Скорости резания показанные в таблице слева отображают наибольший диаметр инструмента. При глубине обработки с наивысшими показателями приведенными на схеме выше необходимо установить условия обработки на минимальные значения из таблицы слева. При использовании граней длинных типов (MSE) установите скорость и подачу на 60-80% от значений приведенных в таблице слева. При использовании длинного типа хвостовика (LSE) установите условия резки и подачу на 20-50% от значений приведённых в таблице принимая во внимание длину вылета Складские позиции r s ТАС Фрезы Концевые Radius Фрезерование Обработка Profiling Milling наклонный у карманов плоскостей Р К Сталь Чугун Твердые материалы
