Двусторонние предельные калибр-скобы из первоклассной эталонной стали, закалённые, отпущенные, шлифованные и притёртые

Двусторонние предельные калибр-скобы из первоклассной эталонной стали, закалённые, отпущенные, шлифованные и притёртые

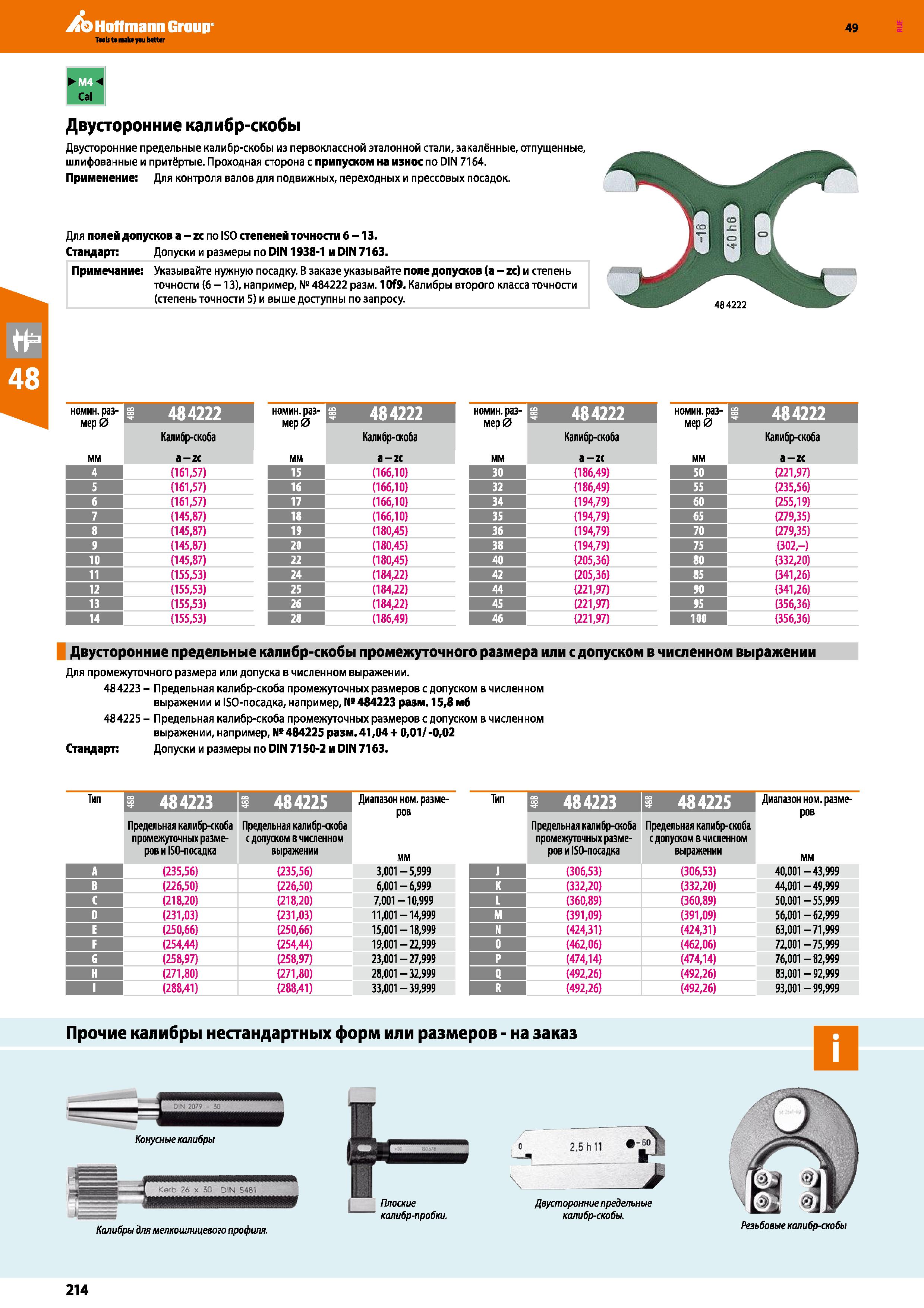

Двусторонние предельные калибр-скобы из первоклассной эталонной стали, закалённые, отпущенные, шлифованные и притёртые _ Проходная сторона с припуском на износ по DIN 7164. Применение: Для контроля валов для подвижных, переходных и прессовых посадок. Для полей допусков а - zc по ISO степеней точности 6-13. Стандарт: Допуски и размеры по DIN 1938-1 и DIN 7163. Примечание: Указывайте нужную посадку. В заказе указывайте поле допусков (а - zc) и степень точности (6 -13), например, № 484222 разм. 10f9. Калибры второго класса точности (степень точности 5) и выше доступны по запросу. номин. размер 0 I 48 4222 Калибр-скоба мм a-zc 4 (161,57) 5 (161,57) (161,57) (145,87) ИКНИ (145,87) 9 (145,87) 10 (145,87) 11 (155,53) 12 (155,53) 13 (155,53) 14 (155,53) номин. размер 0 I 48 4222 Калибр-скоба мм a-zc 15 (166,10) 16 (166,10) 17 (166,10) 18 (166,10) 19 (180,45) 20 (180,45) 22 (180,45) 24 (184,22) 25 (184,22) 26 (184,22) 28 (186,49) номин. размер 0 Калибр-скоба a-zi (186.49) (186.49) (194.79) (194.79) (194.79) (194.79) (205.36) (205.36) (221.97) (221.97) (221.97) номин. раз- т мер0 48 4222 Калибр-скоба a-zc (221,97) (235,56) (255.19) (279.35) (279.35) (302,-) (332.20) (341.26) (341.26) (356.36) (356.36) Двусторонние предельные калибр-скобы промежуточного размера или с допуском в численном выражении Для промежуточного размера или допуска в численном выражении. 484223 - Предельная калибр-скоба промежуточных размеров с допуском в численном выражении и ISO-посадка, например, №484223 разм. 15,8 мб 484225 - Предельная калибр-скоба промежуточных размеров с допуском в численном выражении, например, №484225 разм. 41,04+ 0,01 -0,02 Стандарт: Допуски и размеры по DIN 7150-2 и DIN 7163. Тип i 484223 484225 Предельная калибр-скоба промежуточных размеров и ISO-посадка Предельная калибр-скоба с допуском в численном выражении (235,56) (235,56) (226,50) (226,50) (218,20) (218,20) (231,03) (231,03) (250,66) (250,66) (254,44) (254,44) (258,97) (258,97) (271,80) (271,80) (288,41) (288,41) Диапазон ном. размеров мм 3.001 -5,999 6.001 -6,999 7,001-10,999 11.001 -14,999 15.001 -18,999 19.001 -22,999 23.001 -27,999 28.001 -32,999 33.001 -39,999 Тип 1 484223 I 484225 Диапазон ном. размеров мм Предельная калибр-скоба промежуточных размеров и ISO-посадка Предельная калибр-скоба с допуском в численном выражении J (306,53) (306,53) 40,001 -43,999 К (332,20) (332,20) 44,001 -49,999 L (360,89) (360,89) 50,001 -55,999 М (391,09) (391,09) 56,001 -62,999 N (424,31) (424,31) 63,001 -71,999 0 (462,06) (462,06) 72,001 -75,999 Р (474,14) (474,14) 76,001 -82,999 а (492,26) (492,26) 83,001 -92,999 R (492,26) (492,26) 93,001 -99,999 Прочие калибры нестандартных форм или размеров - на заказ Конусные калибры Калибры для мелкошлицевого профиля. Ъюские калибр-пробки. 2.5 h 11 i°J Двусторонние предельные калибр-скобы. Резьбовые калибр-скобы 214 Двусторонние калибр-скобы
