Двусторонние насадные дисковые фрезы Walter F 2252 B с ромбическими сменными твердосплавными пластинами и креплением на оправке

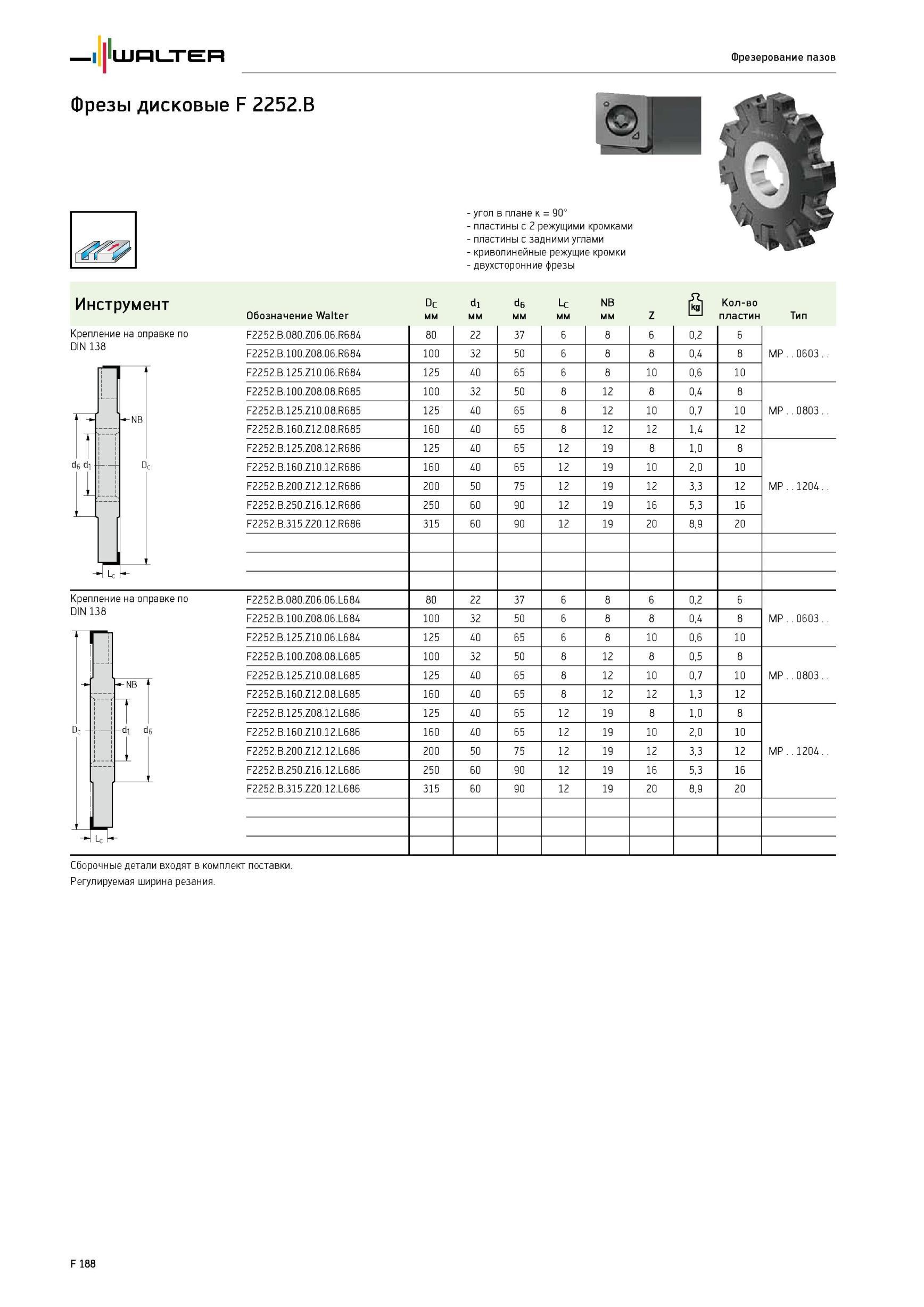

1838 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F188

1838 Двусторонние насадные дисковые фрезы Walter F 2252 B с ромбическими сменными твердосплавными пластинами и креплением на оправке Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F188

Двусторонние насадные дисковые фрезы Walter F 2252 B с ромбическими сменными твердосплавными пластинами и креплением на оправке

Двусторонние насадные дисковые фрезы Walter F 2252.B с ромбическими сменными твердосплавными пластинами и креплением на оправке _ согласно немецкому техническому стандарту DIN 138 Обозначение Dc мм d1 мм d6 мм Lc мм NB мм Z fi Количество пластин Тип F2252.B.080.Z06.06.R684 80 22 37 6 8 6 0,2 6 MP 0603 F2252.B.100.Z08.06.R684 100 32 50 6 8 8 0,4 8 F2252.B.125.Z10.06.R684 125 40 65 6 8 10 0,6 10 F2252.B.100.Z08.08.R685 100 32 50 8 12 8 0,4 8 MP 0803 F2252.B.125.Z10.08.R685 125 40 65 8 12 10 0,7 10 F2252.B.160.Z12.08.R685 160 40 65 8 12 12 1,4 12 F2252.B.125.Z08.12.R686 125 40 65 12 19 8 1,0 8 MP 1204 F2252.B.160.Z10.12.R686 160 40 65 12 19 10 2,0 10 F2252.B.200.Z12.12.R686 200 50 75 12 19 12 3,3 12 F2252.B.250.Z16.12.R686 250 60 90 12 19 16 5,3 16 F2252.B.315.Z20.12.R686 315 60 90 12 19 20 8,9 20 F2252.B.080.Z06.06.L684 80 22 37 6 8 6 0,2 6 MP 0603 F2252.B.100.Z08.06.L684 100 32 50 6 8 8 0,4 8 F2252.B.125.Z10.06.L684 125 40 65 6 8 10 0,6 10 F2252.B.100.Z08.08.L685 100 32 50 8 12 8 0,5 8 MP 0803 F2252.B.125.Z10.08.L685 125 40 65 8 12 10 0,7 10 F2252.B.160.Z12.08.L685 160 40 65 8 12 12 1,3 12 F2252.B.125.Z08.12.L686 125 40 65 12 19 8 1,0 8 MP 1204 F2252.B.160.Z10.12.L686 160 40 65 12 19 10 2,0 10 F2252.B.200.Z12.12.L686 200 50 75 12 19 12 3,3 12 F2252.B.250.Z16.12.L686 250 60 90 12 19 16 5,3 16 F2252.B.315.Z20.12.L686 315 60 90 12 19 20 8,9 20 Крепление на оправке по DIN 138 di d6 Сборочные детали входят в комплект поставки. Регулируемая ширина резания. NB D NB D F 188 резерование пазов Фрезы дисковые
