Двухзубые концевые фрезы из твердого сплава Угол подъёма спирали 30° Для фрезерования глубоких пазов в заготовках с твердостью материала до 55 HRC

143 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.139

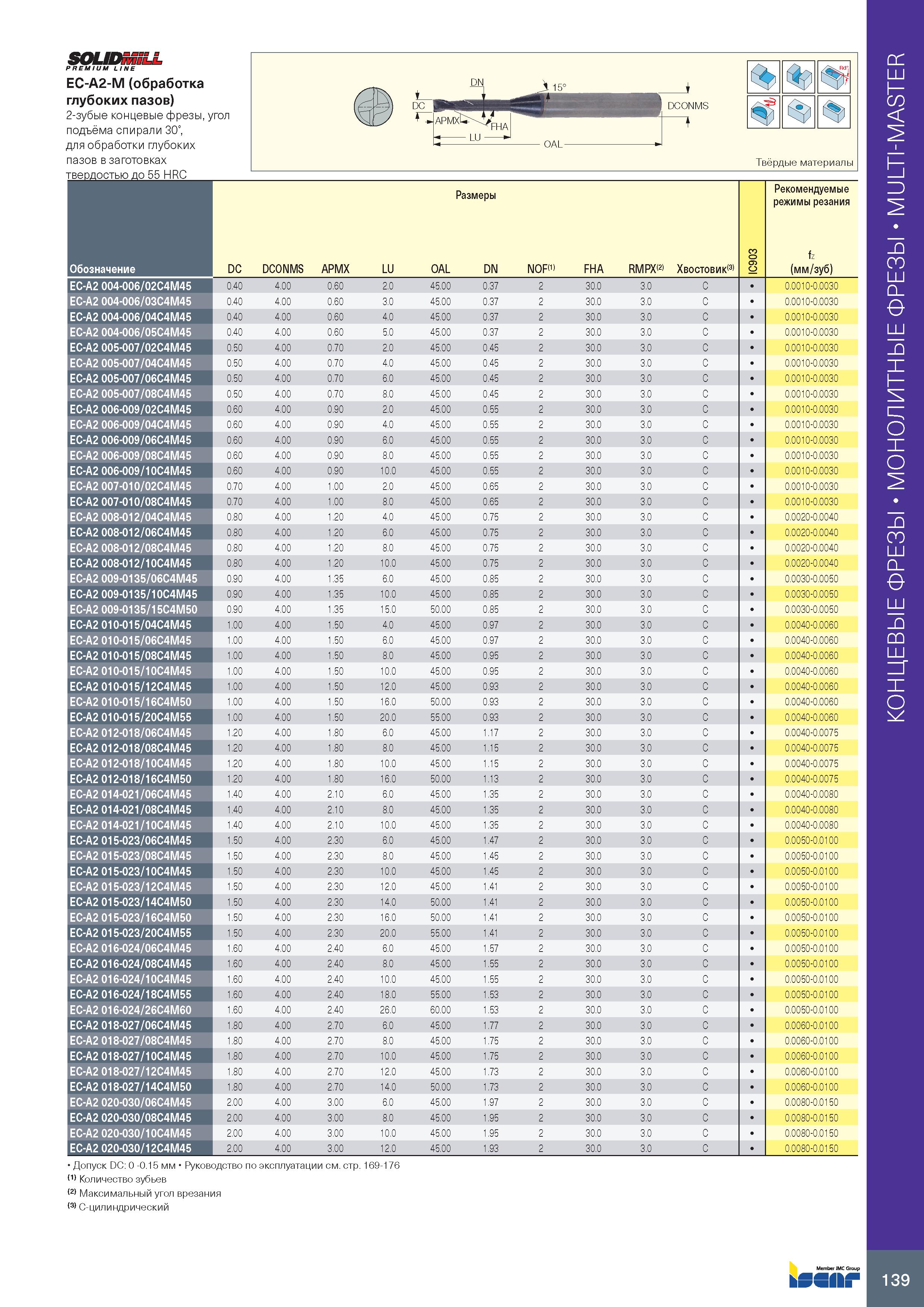

143 Двухзубые концевые фрезы из твердого сплава Угол подъёма спирали 30° Для фрезерования глубоких пазов в заготовках с твердостью материала до 55 HRC Каталог ISCAR 2020 Фрезы твердосплавные монолитные и сборные Сверла спиральные с СМП Пластины режущие сменные Вспомогательный инструмент для станков по металлу Стр. 139

Двухзубые концевые фрезы из твердого сплава Угол подъёма спирали 30° Для фрезерования глубоких пазов в заготовках с твердостью материала до 55 HRC

Двухзубые концевые фрезы из твердого сплава Угол подъёма спирали 30° Для фрезерования глубоких пазов в заготовках с твердостью материала до 55 HRC _ \ 15° DCONMS Твёрдые материалы Допуск DC: 0 -0.15 мм Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический Обозначение Размеры IC903 Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX LU OAL DN NOF(1) FHA RMPX(2) Хвостовик(3) EC-A2 004-006/02C4M45 0.40 4 00 0.60 2.0 45.00 0.37 2 30.0 3.0 C 0 0010-0 0030 EC-A2 004-006/03C4M45 0.40 4 .00 0.60 3.0 45.00 0.37 2 30.0 3.0 C 0 0010-0 0030 PREMIUM LINE EC-A2-M (обработка глубоких пазов) EC-A2 004-006/04C4M45 0.40 4 .00 0.60 4.0 45.00 0.37 2 30.0 3.0 C 0 0010-0 0030 EC-A2 004-006/05C4M45 0.40 4 .00 0.60 5.0 45.00 0.37 2 30.0 3.0 C 0 0010-0 0030 EC-A2 005-007/02C4M45 0.50 4 .00 0.70 2.0 45.00 0.45 2 30.0 3.0 C 0 0010-0 0030 EC-A2 005-007/04C4M45 0.50 4 .00 0.70 4.0 45.00 0.45 2 30.0 3.0 C 0 0010-0 0030 EC-A2 005-007/06C4M45 0.50 4 .00 0.70 6.0 45.00 0.45 2 30.0 3.0 C 0 0010-0 0030 EC-A2 005-007/08C4M45 0.50 4 .00 0.70 8.0 45.00 0.45 2 30.0 3.0 C 0 0010-0 0030 EC-A2 006-009/02C4M45 0.60 4 .00 0.90 2.0 45.00 0.55 2 30.0 3.0 C 0 0010-0 0030 EC-A2 006-009/04C4M45 0.60 4 .00 0.90 4.0 45.00 0.55 2 30.0 3.0 C 0 0010-0 0030 EC-A2 006-009/06C4M45 0.60 4 .00 0.90 6.0 45.00 0.55 2 30.0 3.0 C 0 0010-0 0030 EC-A2 006-009/08C4M45 0.60 4 .00 0.90 8.0 45.00 0.55 2 30.0 3.0 C 0 0010-0 0030 EC-A2 006-009/10C4M45 0.60 4 .00 0.90 10.0 45.00 0.55 2 30.0 3.0 C 0 0010-0 0030 EC-A2 007-010/02C4M45 0.70 4 .00 1.00 2.0 45.00 0.65 2 30.0 3.0 C 0 0010-0 0030 EC-A2 007-010/08C4M45 0.70 4 .00 1.00 8.0 45.00 0.65 2 30.0 3.0 C 0 0010-0 0030 EC-A2 008-012/04C4M45 0.80 4 .00 1.20 4.0 45.00 0.75 2 30.0 3.0 C 0 .0020-0 0040 EC-A2 008-012/06C4M45 0.80 4 .00 1.20 6.0 45.00 0.75 2 30.0 3.0 C 0 .0020-0 0040 EC-A2 008-012/08C4M45 0.80 4 .00 1.20 8.0 45.00 0.75 2 30.0 3.0 C 0 .0020-0 0040 EC-A2 008-012/10C4M45 0.80 4 .00 1.20 10.0 45.00 0.75 2 30.0 3.0 C 0 .0020-0 0040 EC-A2 009-0135/06C4M45 0.90 4 .00 1.35 6.0 45.00 0.85 2 30.0 3.0 C 0 .0030-0 0050 EC-A2 009-0135/10C4M45 0.90 4 .00 1.35 10.0 45.00 0.85 2 30.0 3.0 C 0 .0030-0 0050 EC-A2 009-0135/15C4M50 0.90 4 .00 1.35 15.0 50.00 0.85 2 30.0 3.0 C 0 .0030-0 0050 EC-A2 010-015/04C4M45 1.00 4 .00 1.50 4.0 45.00 0.97 2 30.0 3.0 C 0 .0040-0 0060 EC-A2 010-015/06C4M45 1.00 4 .00 1.50 6.0 45.00 0.97 2 30.0 3.0 C 0 .0040-0 0060 EC-A2 010-015/08C4M45 1.00 4 .00 1.50 8.0 45.00 0.95 2 30.0 3.0 C 0 .0040-0 0060 EC-A2 010-015/10C4M45 1.00 4 .00 1.50 10.0 45.00 0.95 2 30.0 3.0 C 0 0040-0 0060 EC-A2 010-015/12C4M45 1.00 4 .00 1.50 12.0 45.00 0.93 2 30.0 3.0 C 0 .0040-0 0060 EC-A2 010-015/16C4M50 1.00 4 .00 1.50 16.0 50.00 0.93 2 30.0 3.0 C 0 .0040-0 0060 EC-A2 010-015/20C4M55 1.00 4 .00 1.50 20.0 55.00 0.93 2 30.0 3.0 C 0 .0040-0 0060 EC-A2 012-018/06C4M45 1.20 4 .00 1.80 6.0 45.00 1.17 2 30.0 3.0 C 0 .0040-0 0075 EC-A2 012-018/08C4M45 1.20 4 .00 1.80 8.0 45.00 1.15 2 30.0 3.0 C 0 .0040-0 0075 EC-A2 012-018/10C4M45 1.20 4 .00 1.80 10.0 45.00 1.15 2 30.0 3.0 C 0 .0040-0 0075 EC-A2 012-018/16C4M50 1.20 4 .00 1.80 16.0 50.00 1.13 2 30.0 3.0 C 0 .0040-0 0075 EC-A2 014-021/06C4M45 1.40 4 .00 2.10 6.0 45.00 1.35 2 30.0 3.0 C 0 .0040-0 0080 EC-A2 014-021/08C4M45 1.40 4 .00 2.10 8.0 45.00 1.35 2 30.0 3.0 C 0 .0040-0 0080 EC-A2 014-021/10C4M45 1.40 4 .00 2.10 10.0 45.00 1.35 2 30.0 3.0 C 0 .0040-0 0080 EC-A2 015-023/06C4M45 1.50 4 .00 2.30 6.0 45.00 1.47 2 30.0 3.0 C 0 .0050-0 0100 EC-A2 015-023/08C4M45 1.50 4 .00 2.30 8.0 45.00 1.45 2 30.0 3.0 C 0 .0050-0 0100 EC-A2 015-023/10C4M45 1.50 4 .00 2.30 10.0 45.00 1.45 2 30.0 3.0 C 0 .0050-0 0100 EC-A2 015-023/12C4M45 1.50 4 .00 2.30 12.0 45.00 1.41 2 30.0 3.0 C 0 .0050-0 0100 EC-A2 015-023/14C4M50 1.50 4 .00 2.30 14.0 50.00 1.41 2 30.0 3.0 C 0 .0050-0 0100 EC-A2 015-023/16C4M50 1.50 4 .00 2.30 16.0 50.00 1.41 2 30.0 3.0 C 0 .0050-0 0100 EC-A2 015-023/20C4M55 1.50 4 .00 2.30 20.0 55.00 1.41 2 30.0 3.0 C 0 .0050-0 0100 EC-A2 016-024/06C4M45 1.60 4 .00 2.40 6.0 45.00 1.57 2 30.0 3.0 C 0 .0050-0 0100 EC-A2 016-024/08C4M45 1.60 4 .00 2.40 8.0 45.00 1.55 2 30.0 3.0 C 0 .0050-0 0100 EC-A2 016-024/10C4M45 1.60 4 .00 2.40 10.0 45.00 1.55 2 30.0 3.0 C 0 .0050-0 0100 EC-A2 016-024/18C4M55 1.60 4 .00 2.40 18.0 55.00 1.53 2 30.0 3.0 C 0 .0050-0 0100 EC-A2 016-024/26C4M60 1.60 4 .00 2.40 26.0 60.00 1.53 2 30.0 3.0 C 0 .0050-0 0100 EC-A2 018-027/06C4M45 1.80 4 .00 2.70 6.0 45.00 1.77 2 30.0 3.0 C 0 .0060-0 0100 EC-A2 018-027/08C4M45 1.80 4 .00 2.70 8.0 45.00 1.75 2 30.0 3.0 C 0 .0060-0 0100 EC-A2 018-027/10C4M45 1.80 4 .00 2.70 10.0 45.00 1.75 2 30.0 3.0 C 0 .0060-0 0100 EC-A2 018-027/12C4M45 1.80 4 .00 2.70 12.0 45.00 1.73 2 30.0 3.0 C 0 .0060-0 0100 EC-A2 018-027/14C4M50 1.80 4 .00 2.70 14.0 50.00 1.73 2 30.0 3.0 C 0 .0060-0 0100 EC-A2 020-030/06C4M45 2.00 4 .00 3.00 6.0 45.00 1.97 2 30.0 3.0 C 0 .0080-0 0150 EC-A2 020-030/08C4M45 2.00 4 .00 3.00 8.0 45.00 1.95 2 30.0 3.0 C 0 .0080-0 0150 EC-A2 020-030/10C4M45 2.00 4 .00 3.00 10.0 45.00 1.95 2 30.0 3.0 C 0 .0080-0 0150 EC-A2 020-030/12C4M45 2.00 4 00 3.00 12.0 45.00 1.93 2 30.0 3.0 C 0 0080-0 0150 Member JMC Group Монолитные концевые фрезы MULTI-MASTER
