Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

DEREK | Каталог DEREK 2017 Инструмент режущий и оснастка (Всего 496 стр.)

Двухлезвийные черновые расточные головки Derek DBH (Китай) с внутренними каналами для подвода СОЖ в зону резания Сборный металлорежущий инструмен

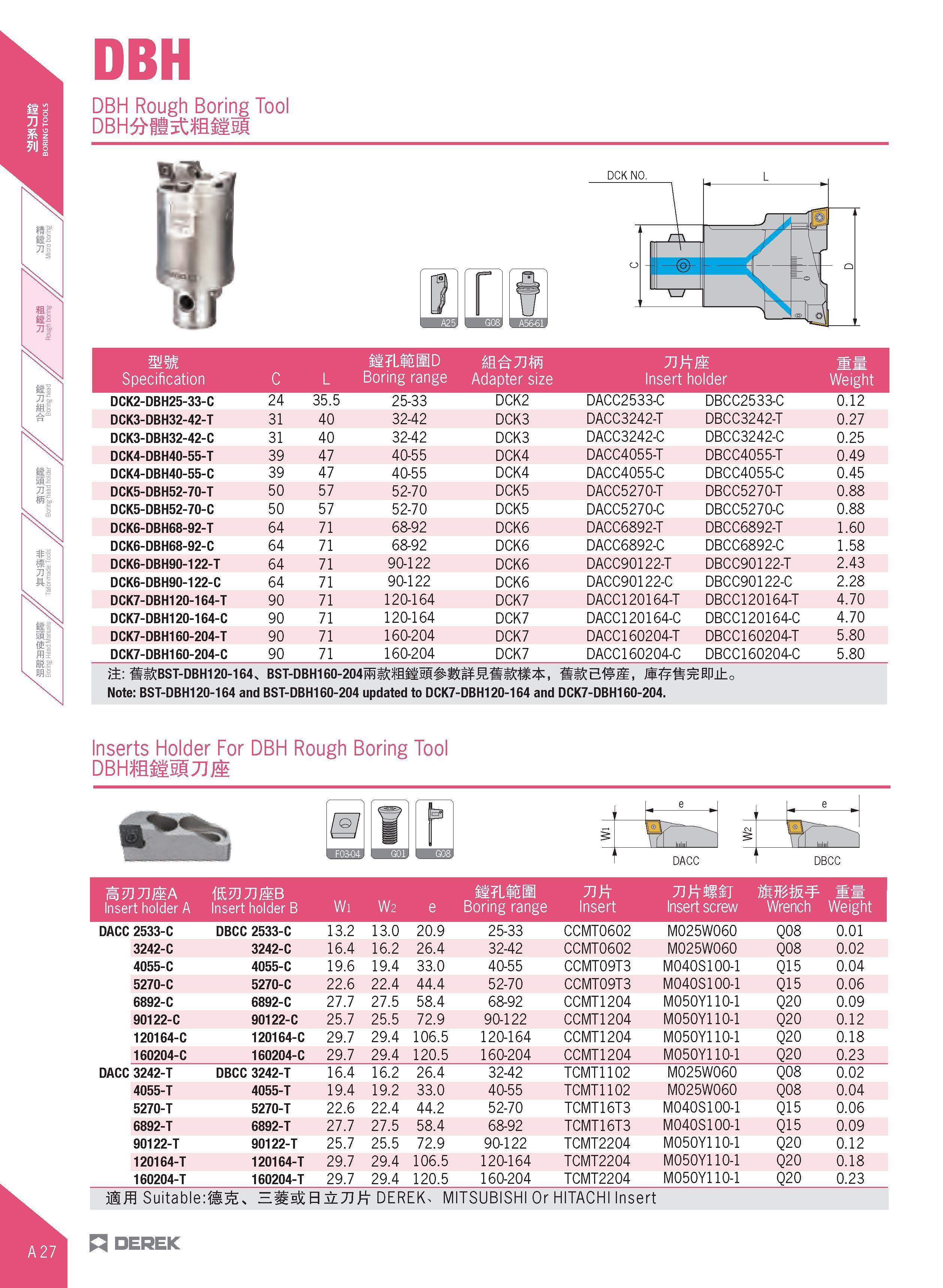

58 Каталог DEREK 2017 Режущий инструмент и оснастка инструментальная для станков Стр.A27

58 Двухлезвийные черновые расточные головки Derek DBH (Китай) с внутренними каналами для подвода СОЖ в зону резания Сборный металлорежущий инструмен Каталог DEREK 2017 Инструмент металлорежущий и станочная оснастка Фрезы концевые твердосплавные и с режущими сменными пластинами Резцы Державки Расточные головки  Стр. A27

Двухлезвийные черновые расточные головки Derek DBH (Китай) с внутренними каналами для подвода СОЖ в зону резания Сборный металлорежущий инструмен

Двухлезвийные черновые расточные головки Derek DBH (Китай) с внутренними каналами для подвода СОЖ в зону резания Сборный металлорежущий инструмент со сменными твердосплавными пластинами Общий вид Основные размерные характеристики Rough Boring Tool DBH fistfllisI Hjfi mm Specification c L it Lfii HD Boring range Adapter size nxm Insert holder Weight DCK2-DBH25-33-C 24 35.5 25-33 DCK2 DACC2533-C DBCC2533-C 0.12 DCK3-DBH32-42-T 31 40 32-42 DCK3 DACC3242-T DBCC3242-T 0.27 DCK3-DBH32-42-C 31 40 32-42 DCK3 DACC3242-C DBCC3242-C 0.25 DCK4-DBH40-55-T 39 47 40-55 DCK4 DACC4055-T DBCC4055-T 0.49 DCK4-DBH40-55-C 39 47 40-55 DCK4 DACC4055-C DBCC4055-C 0.45 DCK5-DBH52-70-T 50 57 52-70 DCK5 DACC5270-T DBCC5270-T 0.88 DCK5-DBH52-70-C 50 57 52-70 DCK5 DACC5270-C DBCC5270-C 0.88 DCK6-DBH68-92-T 64 71 68-92 DCK6 DACC6892-T DBCC6892-T 1.60 DCK6-DBH68-92-C 64 71 68-92 DCK6 DACC6892-C DBCC6892-C 1.58 DCK6-DBH90-122-T 64 71 90-122 DCK6 DACC90122-T DBCC90122-T 2.43 DCK6-DBH90-122-C 64 71 90-122 DCK6 DACC90122-C DBCC90122-C 2.28 DCK7-DBH120-164-T 90 71 120-164 DCK7 DACC120164-T DBCC120164-T 4.70 DCK7-DBH120-164-C 90 71 120-164 DCK7 DACC120164-C DBCC120164-C 4.70 DCK7-DBH160-204-T 90 71 160-204 DCK7 DACC160204-T DBCC160204-T 5.80 DCK7-DBH160-204-C 90 71 160-204 DCK7 DACC160204-C DBCC160204-C 5.80 ;i: i:BST-DBH120-164, Note: BST-DBH120-164 and BST-DBH160-204Si:ffl sI milM i i: fc&BlSS, BST-DBH160-204 updated to DCK7-DBH120-164 and DCK7-DBH160-204. Inserts Holder For DBH Rough Boring Tool DBHfliislTJJil m e e 3 £ i h/BBI DACC DBCC mTJHggA i&iniij b HfLfiiH 71K m Insert holder A Insert holder B Wi W2 e Boring range Insert Insert screw Wrench Weight DACC 2533-C DBCC 2533-C 13.2 13.0 20.9 25-33 CCMT0602 M025W060 Q08 0.01 3242-C 3242-C 16.4 16.2 26.4 32-42 CCMT0602 M025W060 Q08 0.02 4055-C 4055-C 19.6 19.4 33.0 40-55 CCMT09T3 M040S100-1 Q15 0.04 5270-C 5270-C 22.6 22.4 44.4 52-70 CCMT09T3 M040S100-1 Q15 0.06 6892-C 6892-C 27.7 27.5 58.4 68-92 CCMT1204 M050Y110-1 Q20 0.09 90122-C 90122-C 25.7 25.5 72.9 90-122 CCMT1204 M050Y110-1 Q20 0.12 120164-C 120164-C 29.7 29.4 106.5 120-164 CCMT1204 M050Y110-1 Q20 0.18 160204-C 160204-C 29.7 29.4 120.5 160-204 CCMT1204 M050Y110-1 Q20 0.23 DACC 3242-T DBCC 3242-T 16.4 16.2 26.4 32-42 TCMT1102 M025W060 Q08 0.02 4055-T 4055-T 19.4 19.2 33.0 40-55 TCMT1102 M025W060 Q08 0.04 5270-T 5270-T 22.6 22.4 44.2 52-70 TCMT16T3 M040S100-1 Q15 0.06 6892-T 6892-T 27.7 27.5 58.4 68-92 TCMT16T3 M040S100-1 Q15 0.09 90122-T 90122-T 25.7 25.5 72.9 90-122 TCMT2204 M050Y110-1 Q20 0.12 120164-T 120164-T 29.7 29.4 106.5 120-164 TCMT2204 M050Y110-1 Q20 0.18 160204-T 160204-T 29.7 29.4 120.5 160-204 TCMT2204 M050Y110-1 Q20 0.23 jlffl Suitable:fl£, = ms&B JLH ft DEREK. MITSUBISHI Or HITACHI Insert DEREK
