Длиннокромочные кукурузные сборные фрезы Walter F 4138 Xtra-tec со сменными многогранными фрезерными пластинами с двумя режущими кромками

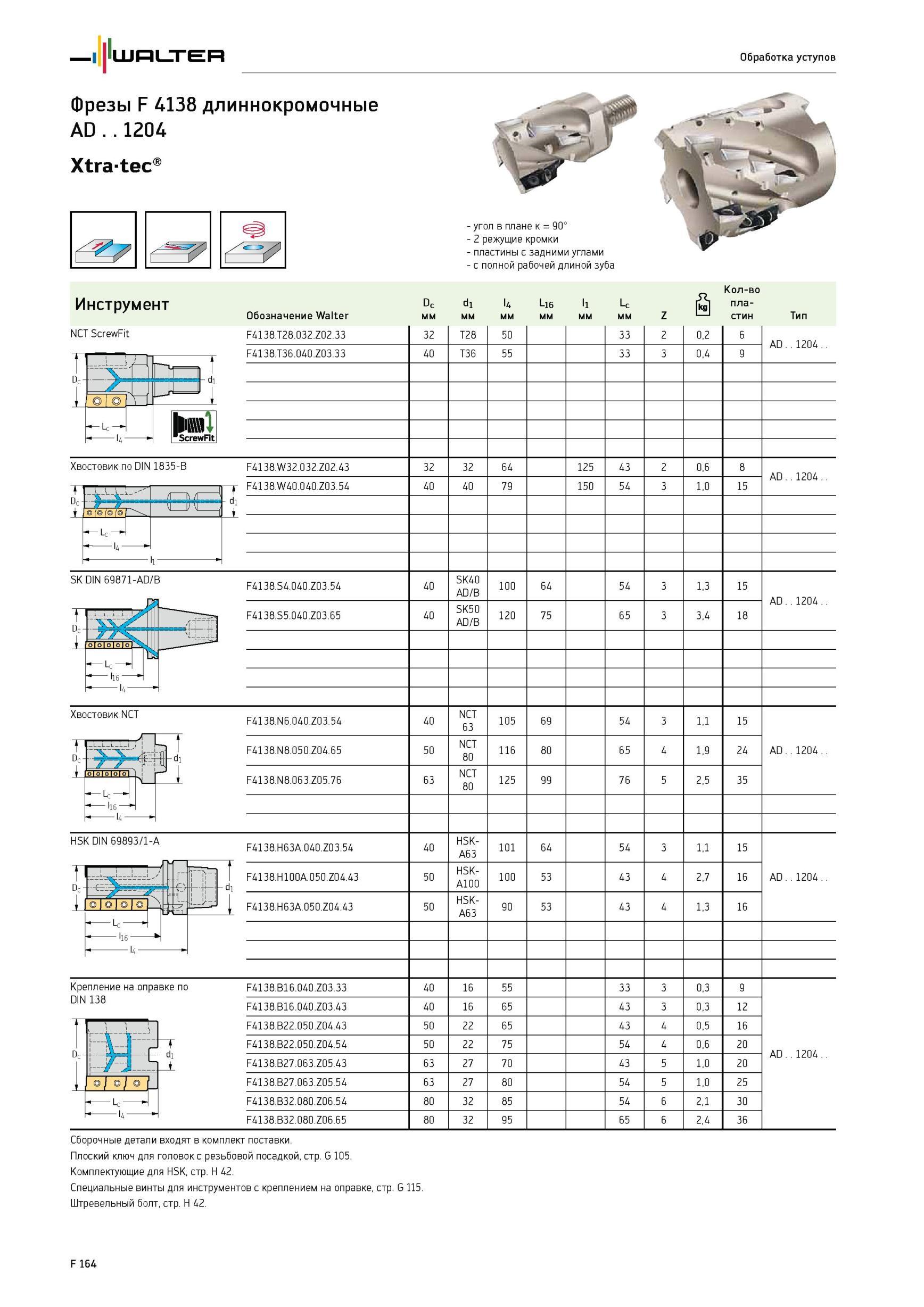

1814 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F164

1814 Длиннокромочные кукурузные сборные фрезы Walter F 4138 Xtra-tec со сменными многогранными фрезерными пластинами с двумя режущими кромками Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F164

Длиннокромочные кукурузные сборные фрезы Walter F 4138 Xtra-tec со сменными многогранными фрезерными пластинами с двумя режущими кромками

Длиннокромочные кукурузные сборные фрезы Walter F 4138 Xtra-tec со сменными многогранными фрезерными пластинами с двумя режущими кромками _ Инструмент с возможностью врезного фрезерования Фрезы F 4138 длиннокромочные AD ..1204 Xtra-tec угол в плане к 90° - 2 режущие кромки пластины с задними углами - с полной рабочей длиной зуба Инструмент Обозначение Walter Dc мм d1 мм U мм L16 мм l1 мм Lc мм Z Количество kgl пластин Тип NCT ScrewFit F4138.T28.032.Z02.33 32 T28 50 33 2 0,2 6 AD..1204. F4138.T36.040.Z03.33 40 T36 55 33 3 0,4 9 F4138.W32.032.Z02.43 32 32 64 125 43 2 0,6 8 AD..1204. F4138.W40.040.Z03.54 40 40 79 150 54 3 1,0 15 F4138.S4.040.Z03.54 40 SK40 AD/B 100 64 54 3 1,3 15 AD..1204. F4138.S5.040.Z03.65 40 SK50 AD/B 120 75 65 3 3,4 18 F4138.N6.040.Z03.54 40 NCT 63 105 69 54 3 1,1 15 AD..1204. F4138.N8.050.Z04.65 50 NCT 80 116 80 65 4 1,9 24 F4138.N8.063.Z05.76 63 NCT 80 125 99 76 5 2,5 35 F4138.H63A.040.Z03.54 40 HSK- A63 101 64 54 3 1,1 15 AD..1204. F4138.H100A.050.Z04.43 50 HSK- A100 100 53 43 4 2,7 16 F4138.H63A.050.Z04.43 50 HSK- A63 90 53 43 4 1,3 16 F4138.B16.040.Z03.33 40 16 55 33 3 0,3 9 AD..1204. F4138.B16.040.Z03.43 40 16 65 43 3 0,3 12 F4138.B22.050.Z04.43 50 22 65 43 4 0,5 16 F4138.B22.050.Z04.54 50 22 75 54 4 0,6 20 F4138.B27.063.Z05.43 63 27 70 43 5 1,0 20 F4138.B27.063.Z05.54 63 27 80 54 5 1,0 25 F4138.B32.080.Z06.54 80 32 85 54 6 2,1 30 F4138.B32.080.Z06.65 80 32 95 65 6 2,4 36 Хвостовик по DIN 1835-B -ii- SK DIN 69871-AD/B Хвостовик NCT iNNtillhi О I О/О Ю. О I O j HSK DIN 69893/1-A D Dc 1 Крепление на оправке по DIN 138 Сборочные детали входят в комплект поставки. Плоский ключ для головок с резьбовой посадкой, стр. G 105. Комплектующие для HSK, стр. H 42. Специальные винты для инструментов с креплением на оправке, стр. G 115. Штревельный болт, стр. H 42. L L L D F 164 Обработка уступов
