Длиннокромочные кукурузные фрезы Walter F 4238 AD 1606 Xtra-tec с удлиненной наборной режущей кромкой Основные особенности Угол в плане 90 град _

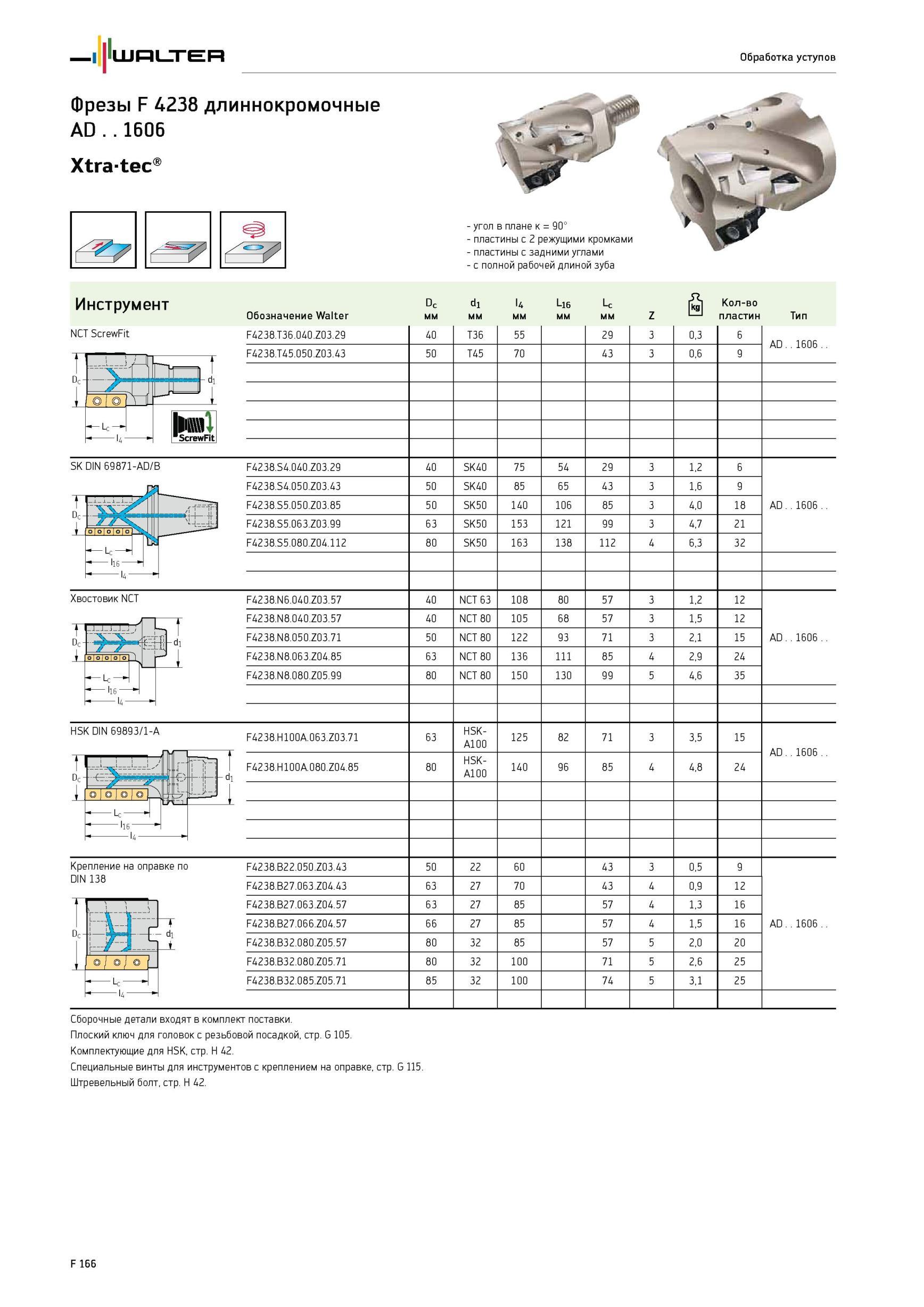

1816 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F166

1816 Длиннокромочные кукурузные фрезы Walter F 4238 AD 1606 Xtra-tec с удлиненной наборной режущей кромкой Основные особенности Угол в плане 90 град _ Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F166

Длиннокромочные кукурузные фрезы Walter F 4238 AD 1606 Xtra-tec с удлиненной наборной режущей кромкой Основные особенности Угол в плане 90 град _

Длиннокромочные кукурузные фрезы Walter F 4238 AD ..1606 Xtra-tec с удлиненной наборной режущей кромкой Основные особенности Угол в плане 90 град _ Пластины с 2 режущими кромками с задними углами - с полной рабочей длиной зуба Инструмент Обозначение Dc мм d1 мм l4 мм L16 мм Lc мм Z Количество пластин Тип NCT ScrewFit F4238.T36.040.Z03.29 40 T36 55 29 3 0,3 6 AD..1606. F4238.T45.050.Z03.43 50 T45 70 43 3 0,6 9 F4238.S4.040.Z03.29 40 SK40 75 54 29 3 1,2 6 AD..1606. F4238.S4.050.Z03.43 50 SK40 85 65 43 3 1,6 9 F4238.S5.050.Z03.85 50 SK50 140 106 85 3 4,0 18 F4238.S5.063.Z03.99 63 SK50 153 121 99 3 4,7 21 F4238.S5.080.Z04.112 80 SK50 163 138 112 4 6,3 32 F4238.N6.040.Z03.57 40 NCT 63 108 80 57 3 1,2 12 AD..1606. F4238.N8.040.Z03.57 40 NCT 80 105 68 57 3 1,5 12 F4238.N8.050.Z03.71 50 NCT 80 122 93 71 3 2,1 15 F4238.N8.063.Z04.85 63 NCT 80 136 111 85 4 2,9 24 F4238.N8.080.Z05.99 80 NCT 80 150 130 99 5 4,6 35 F4238.H100A.063.Z03.71 63 HSK- A100 125 82 71 3 3,5 15 AD..1606. F4238.H100A.080.Z04.85 80 HSK- A100 140 96 85 4 4,8 24 F4238.B22.050.Z03.43 50 22 60 43 3 0,5 9 AD..1606. F4238.B27.063.Z04.43 63 27 70 43 4 0,9 12 F4238.B27.063.Z04.57 63 27 85 57 4 1,3 16 F4238.B27.066.Z04.57 66 27 85 57 4 1,5 16 F4238.B32.080.Z05.57 80 32 85 57 5 2,0 20 F4238.B32.080.Z05.71 80 32 100 71 5 2,6 25 F4238.B32.085.Z05.71 85 32 100 74 5 3,1 25 SK DIN 69871-AD/B Хвостовик NCT HSK DIN 69893/1-A Крепление на оправке по DIN 138 Сборочные детали входят в комплект поставки. Плоский ключ для головок с резьбовой посадкой, стр. G 105. Комплектующие для HSK, стр. H 42. Специальные винты для инструментов с креплением на оправке, стр. G 115. Штревельный болт, стр. H 42. D F 166 Обработка уступов длиннокромочные
