SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

Для траекторных осей возможно наложение запрограммированной подачи по траектории При этом обрабатывается маховичок 1-ой гео-оси канала

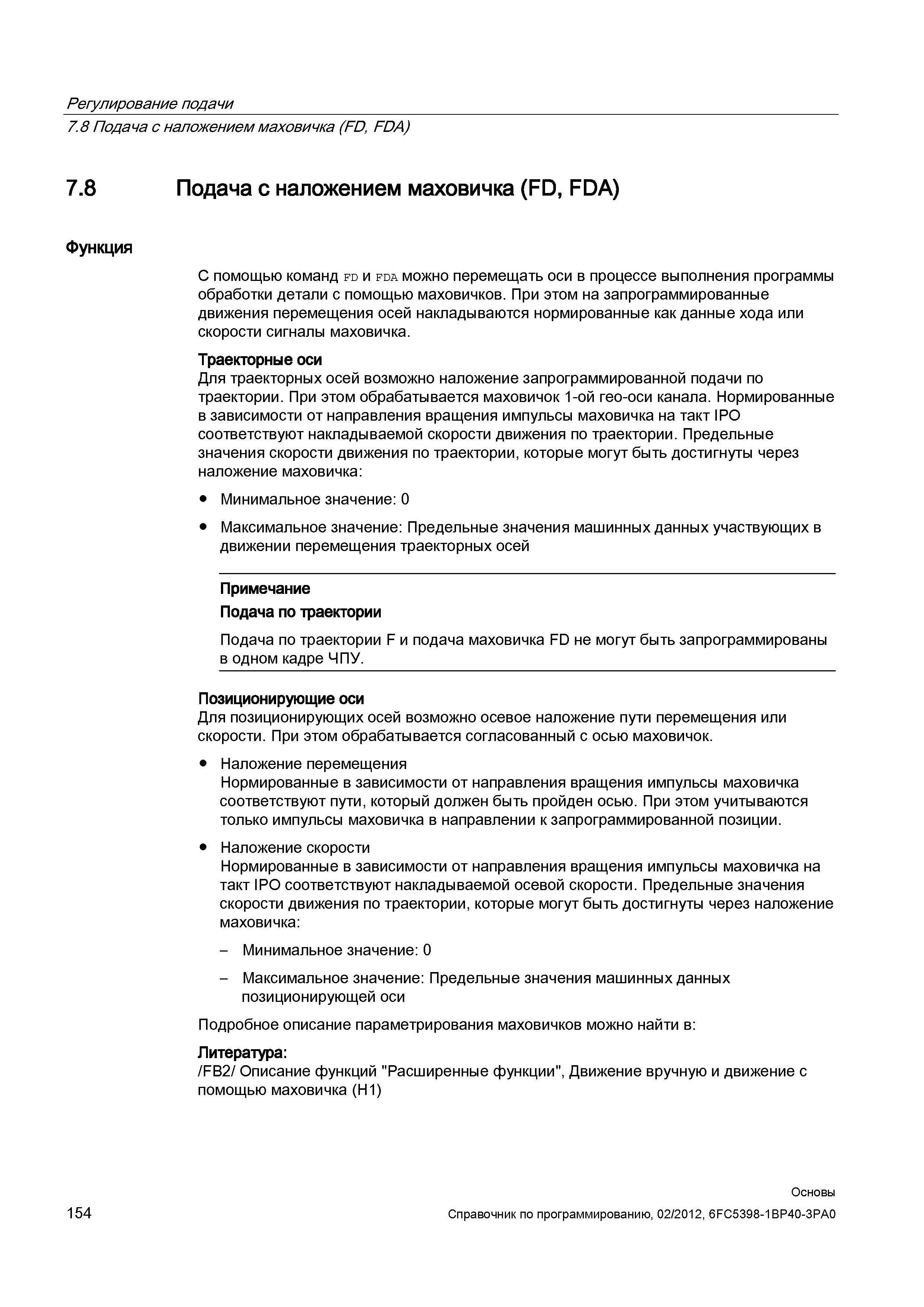

154 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.154

154 Для траекторных осей возможно наложение запрограммированной подачи по траектории При этом обрабатывается маховичок 1-ой гео-оси канала Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 154

Для траекторных осей возможно наложение запрограммированной подачи по траектории При этом обрабатывается маховичок 1-ой гео-оси канала

Для траекторных осей возможно наложение запрограммированной подачи по траектории При этом обрабатывается маховичок 1-ой гео-оси канала _ Нормированные в зависимости от направления вращения импульсы маховичка на такт IPO соответствуют накладываемой скорости движения по траектории. Предельные значения скорости движения по траектории которые могут быть достигнуты через наложение маховичка Минимальное значение 0 Максимальное значение Предельные значения машинных данных участвующих в движении перемещения траекторных осей Примечание Подача по траектории Подача по траектории F и подача маховичка FD не могут быть запрограммированы в одном кадре ЧПУ. Позиционирующие оси Для позиционирующих осей возможно осевое наложение пути перемещения или скорости. При этом обрабатывается согласованный с осью маховичок. Наложение перемещения Нормированные в зависимости от направления вращения импульсы маховичка соответствуют пути который должен быть пройден осью. При этом учитываются только импульсы маховичка в направлении к запрограммированной позиции. Наложение скорости Нормированные в зависимости от направления вращения импульсы маховичка на такт IPO соответствуют накладываемой осевой скорости. Предельные значения скорости движения по траектории которые могут быть достигнуты через наложение маховичка - Минимальное значение 0 - Максимальное значение Предельные значения машинных данных позиционирующей оси Подробное описание параметрирования маховичков можно найти в Литература FB2 Описание функций "Расширенные функции" Движение вручную и движение с помощью маховичка (H1) 154 Основы Регулирование подачи 7.8 Подача с наложением маховичка (FD FDA) 7.8 Подача с наложением маховичка (FD FDA) Функция С помощью команд fd и fda можно перемещать оси в процессе выполнения программы обработки детали с помощью маховичков. При этом на запрограммированные движения перемещения осей накладываются нормированные как данные хода или скорости сигналы маховичка. Траекторные оси
