HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Для нарезания резьбы резцом в основном используется инструмент с резьбонарезными пластинами Профиль пластины соответствует форме резьбы По

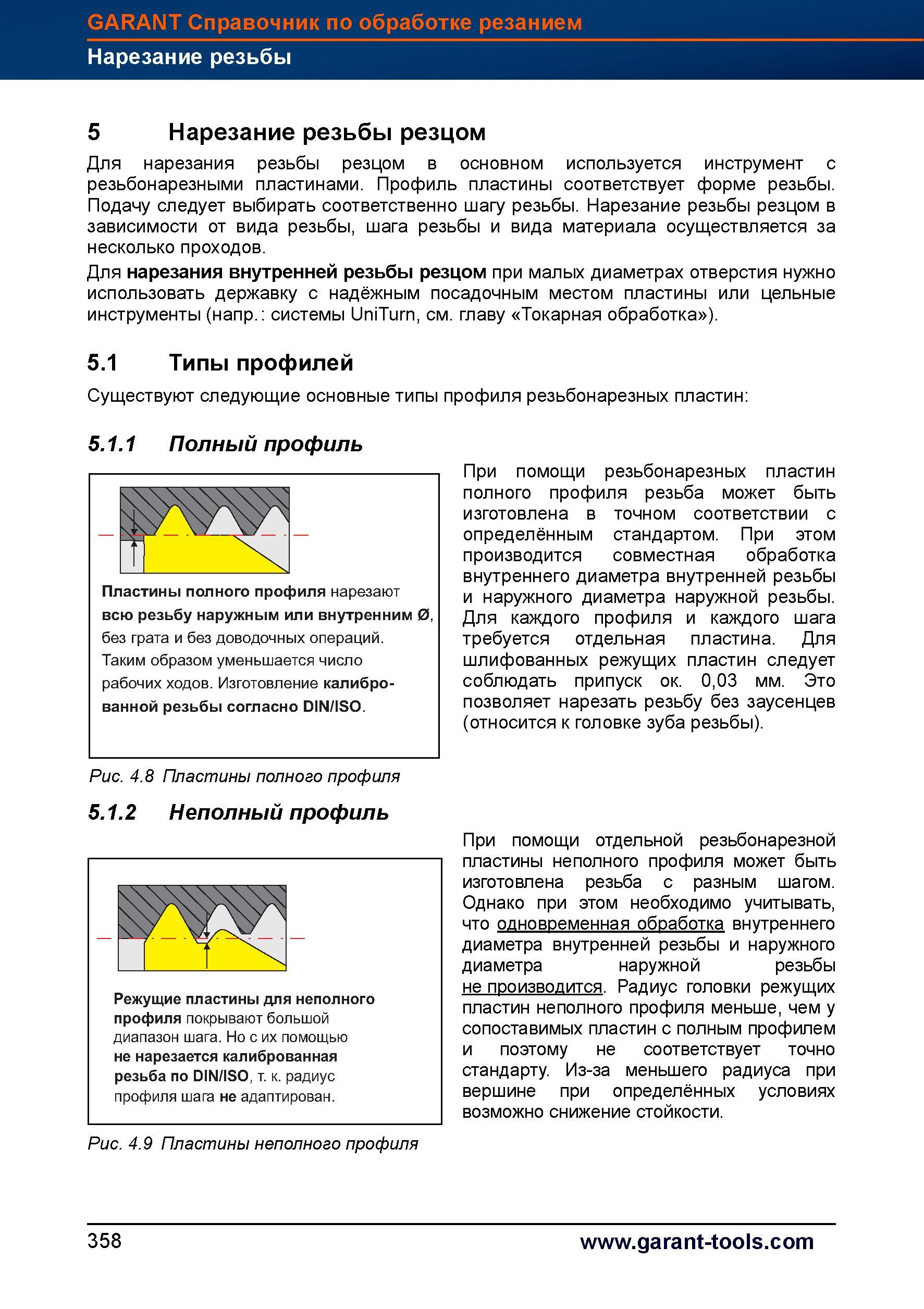

386 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.358

386 Для нарезания резьбы резцом в основном используется инструмент с резьбонарезными пластинами Профиль пластины соответствует форме резьбы По Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 358

Для нарезания резьбы резцом в основном используется инструмент с резьбонарезными пластинами Профиль пластины соответствует форме резьбы По

Для нарезания резьбы резцом в основном используется инструмент с резьбонарезными пластинами. Профиль пластины соответствует форме резьбы. Подачу следует выбирать соответственно шагу резьбы. Нарезание резьбы резцом в зависимости от вида резьбы, шага резьбы и вида материала осуществляется за несколько проходов. Для нарезания внутренней резьбы резцом при малых диаметрах отверстия нужно использовать державку с надёжным посадочным местом пластины или цельные инструменты (напр. системы UniTurn, см. главу Токарная обработка ). 5.1 Типы профилей Существуют следующие основные типы профиля резьбонарезных пластин При помощи резьбонарезных пластин полного профиля резьба может быть изготовлена в точном соответствии с определённым стандартом. При этом производится совместная обработка внутреннего диаметра внутренней резьбы и наружного диаметра наружной резьбы. Для каждого профиля и каждого шага требуется отдельная пластина. Для шлифованных режущих пластин следует соблюдать припуск ок. 0,03 мм. Это позволяет нарезать резьбу без заусенцев (относится к головке зуба резьбы). При помощи отдельной резьбонарезной пластины неполного профиля может быть изготовлена резьба с разным шагом. Однако при этом необходимо учитывать, что одновременная обработка внутреннего диаметра внутренней резьбы и наружного диаметра наружной резьбы не производится. Радиус головки режущих пластин неполного профиля меньше, чем у сопоставимых пластин с полным профилем и поэтому не соответствует точно стандарту. Из-за меньшего радиуса при вершине при определённых условиях возможно снижение стойкости. 5.1.1 Полный профиль Пластины полного профиля нарезают всю резьбу наружным или внутренним 0, без грата и без доводочных операций. Таким образом уменьшается число рабочих ходов. Изготовление калиброванной резьбы согласно DIN/ISO. Рис. 4.8 Пластины полного профиля 5.1.2 Неполный профиль \у NX Режущие пластины для неполного профиля покрывают большой диапазон шага. Но с их оомощью не нарезается калиброванная резьба по DIN/ISO, т. к. радиус профиля шага не адаптирован. Рис. 4.9 Пластины неполного профиля 358 GARANT Справочник по обработке резанием Нарезание резьбы 5 Нарезание резьбы резцом
