Для концевых фрез Walter применяются 4 вида быстрорежущих сталей Нанесение износостойких покрытий является эффективным методом повышения —>

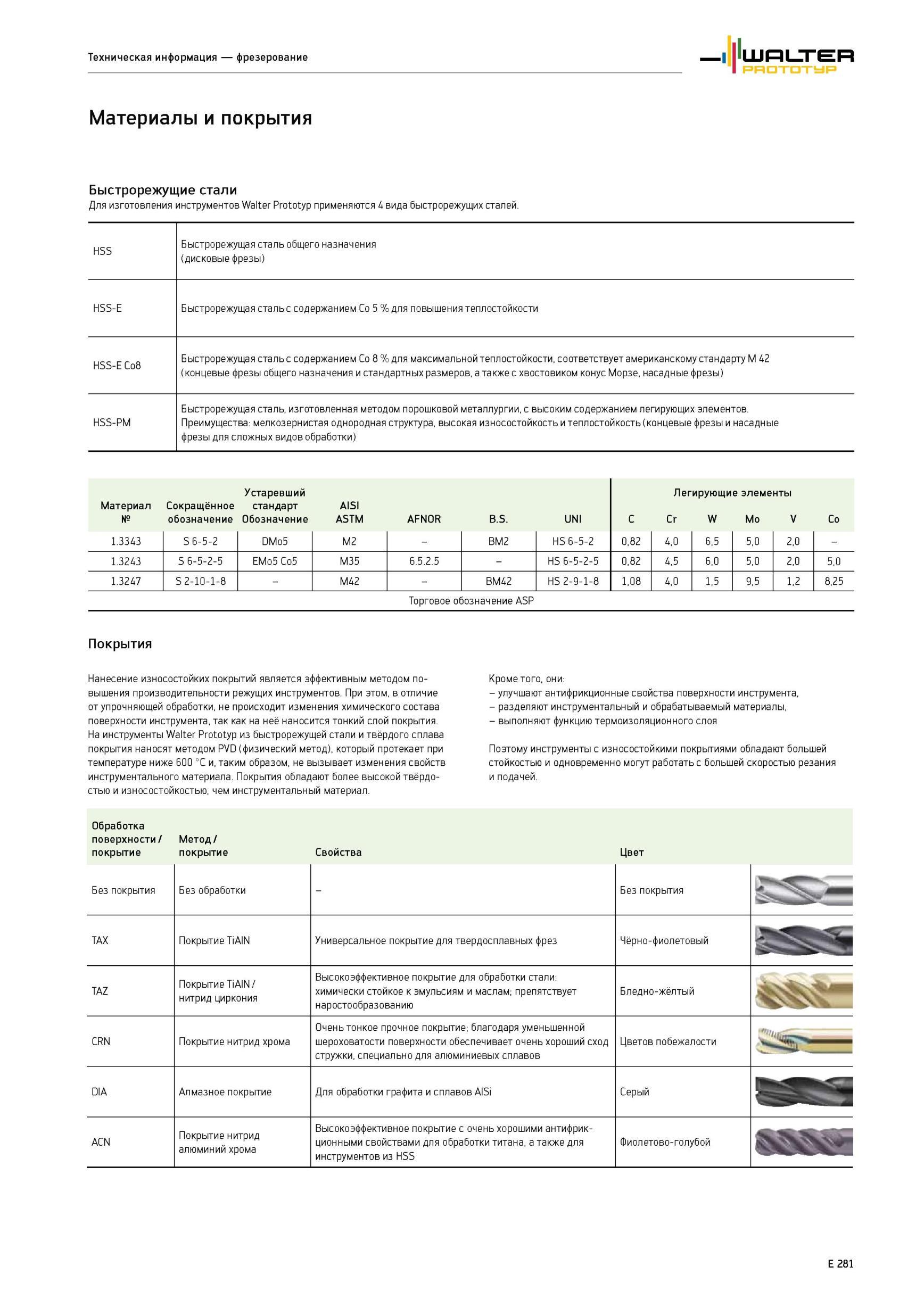

1643 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.E281

1643 Для концевых фрез Walter применяются 4 вида быстрорежущих сталей Нанесение износостойких покрытий является эффективным методом повышения —> Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. E281

Для концевых фрез Walter применяются 4 вида быстрорежущих сталей Нанесение износостойких покрытий является эффективным методом повышения —>

Для концевых фрез Walter применяются 4 вида быстрорежущих сталей Нанесение износостойких покрытий является эффективным методом повышения —> _ производительности режущих инструментов. При этом, в отличие от упрочняющей обработки, не происходит изменения химического состава поверхности инструмента, так как на неё наносится тонкий слой покрытия. На инструменты Walter Prototyp из быстрорежущей стали и твёрдого сплава покрытия наносят методом PVD (физический метод), который протекает при температуре ниже 600 °C и, таким образом, не вызывает изменения свойств инструментального материала. Покрытия обладают более высокой твёрдостью и износостойкостью, чем инструментальный материал. Кроме того, они - улучшают антифрикционные свойства поверхности инструмента, - разделяют инструментальный и обрабатываемый материалы, - выполняют функцию термоизоляционного слоя Поэтому инструменты с износостойкими покрытиями обладают большей стойкостью и одновременно могут работать с большей скоростью резания и подачей. Обработка поверхности/ покрытие Метод / покрытие Свойства Цвет Без покрытия Без обработки Без покрытия TAX Покрытие TiAIN Универсальное покрытие для твердосплавных фрез Чёрно-фиолетовый TAZ Покрытие TiAIN / нитрид циркония Высокоэффективное покрытие для обработки стали химически стойкое к эмульсиям и маслам; препятствует наростообразованию Бледно-жёлтый CRN Покрытие нитрид хрома Очень тонкое прочное покрытие; благодаря уменьшенной шероховатости поверхности обеспечивает очень хороший сход стружки, специально для алюминиевых сплавов Цветов побежалости DIA Алмазное покрытие Для обработки графита и сплавов AISi Серый 1X9 ACN Покрытие нитрид алюминий хрома Высокоэффективное покрытие с очень хорошими антифрикционными свойствами для обработки титана, а также для инструментов из HSS Фиолетово-голубой мм E 281 Техническая информация фрезерование Материалы и покрытия Быстрорежущие стали . HSS Быстрорежущая сталь общего назначения (дисковые фрезы) HSS-E Быстрорежущая сталь с содержанием Co 5 % для повышения теплостойкости HSS-ECo8 Быстрорежущая сталь с содержанием Co 8 % для максимальной теплостойкости, соответствует американскому стандарту M 42 (концевые фрезы общего назначения и стандартных размеров, а также с хвостовиком конус Морзе, насадные фрезы) HSS-PM Быстрорежущая сталь, изготовленная методом порошковой металлургии, с высоким содержанием легирующих элементов. Преимущества мелкозернистая однородная структура, высокая износостойкость и теплостойкость (концевые фрезы и насадные фрезы для сложных видов обработки) Материал № Устаревший Сокращённое стандарт обозначение Обозначение AISI ASTM AFNOR B.S. UNI C Легирующие элементы Cr W Mo V Co 1.3343 S 6-5-2 DMo5 M2 - BM2 HS 6-5-2 0,82 4,0 6,5 5,0 2,0 - 1.3243 S 6-5-2-5 EMo5 Co5 M35 6.5.2.5 - HS 6-5-2-5 0,82 4,5 6,0 5,0 2,0 5,0 1.3247 S 2-10-1-8 - M42 - BM42 HS 2-9-1-8 1,08 4,0 1,5 9,5 1,2 8,25 Торговое обозначение ASP Покрытия
