Для измерения нулевой точки детали измерительный щуп детали всегда должен располагаться или быть установлен вертикально к плоскости измерения

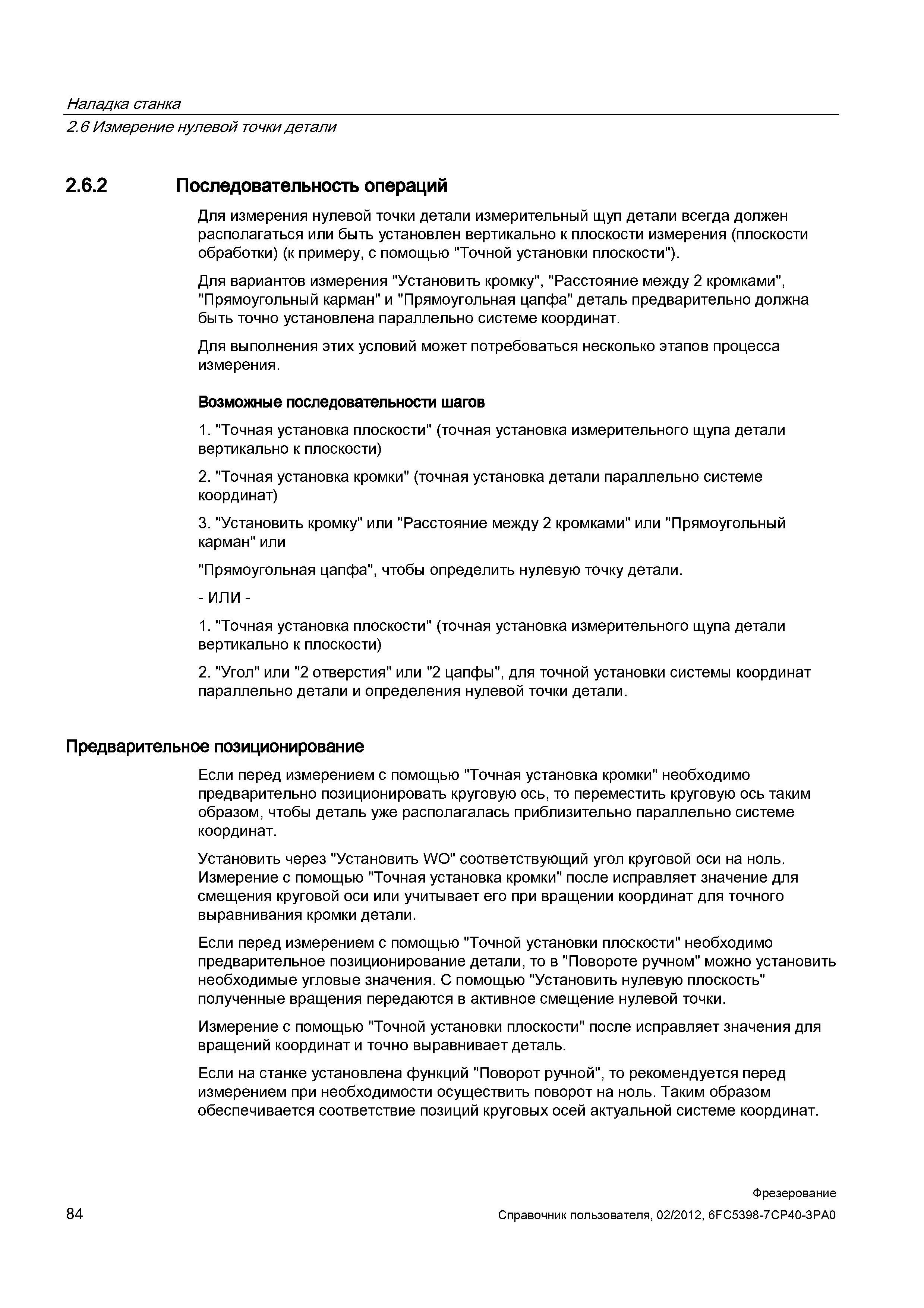

84 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Вер. 2012 Стр.84

84 Для измерения нулевой точки детали измерительный щуп детали всегда должен располагаться или быть установлен вертикально к плоскости измерения Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 84

Для измерения нулевой точки детали измерительный щуп детали всегда должен располагаться или быть установлен вертикально к плоскости измерения

Для измерения нулевой точки детали измерительный щуп детали всегда должен располагаться или быть установлен вертикально к плоскости измерения _ (плоскости обработки) (к примеру, с помощью "Точной установки плоскости"). Для вариантов измерения "Установить кромку", "Расстояние между 2 кромками", "Прямоугольный карман" и "Прямоугольная цапфа" деталь предварительно должна быть точно установлена параллельно системе координат. Для выполнения этих условий может потребоваться несколько этапов процесса измерения. Возможные последовательности шагов 1. "Точная установка плоскости" (точная установка измерительного щупа детали вертикально к плоскости) 2. "Точная установка кромки" (точная установка детали параллельно системе координат) 3. "Установить кромку" или "Расстояние между 2 кромками" или "Прямоугольный карман"или "Прямоугольная цапфа", чтобы определить нулевую точку детали. 1. "Точная установка плоскости" (точная установка измерительного щупа детали вертикально к плоскости) 2. "Угол" или "2 отверстия" или "2 цапфы", для точной установки системы координат параллельно детали и определения нулевой точки детали. Предварительное позиционирование Если перед измерением с помощью "Точная установка кромки" необходимо предварительно позиционировать круговую ось, то переместить круговую ось таким образом, чтобы деталь уже располагалась приблизительно параллельно системе координат. Установить через "Установить WO" соответствующий угол круговой оси на ноль. Измерение с помощью "Точная установка кромки" после исправляет значение для смещения круговой оси или учитывает его при вращении координат для точного выравнивания кромки детали. Если перед измерением с помощью "Точной установки плоскости" необходимо предварительное позиционирование детали, то в "Повороте ручном" можно установить необходимые угловые значения. С помощью "Установить нулевую плоскость" полученные вращения передаются в активное смещение нулевой точки. Измерение с помощью "Точной установки плоскости" после исправляет значения для вращений координат и точно выравнивает деталь. Если на станке установлена функций "Поворот ручной", то рекомендуется перед измерением при необходимости осуществить поворот на ноль. Таким образом обеспечивается соответствие позиций круговых осей актуальной системе координат. 84 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Наладка станка 2.6 Измерение нулевой точки детали 2.6.2 Последовательность операций
